Atlas Copco BAFA-Kompressoren

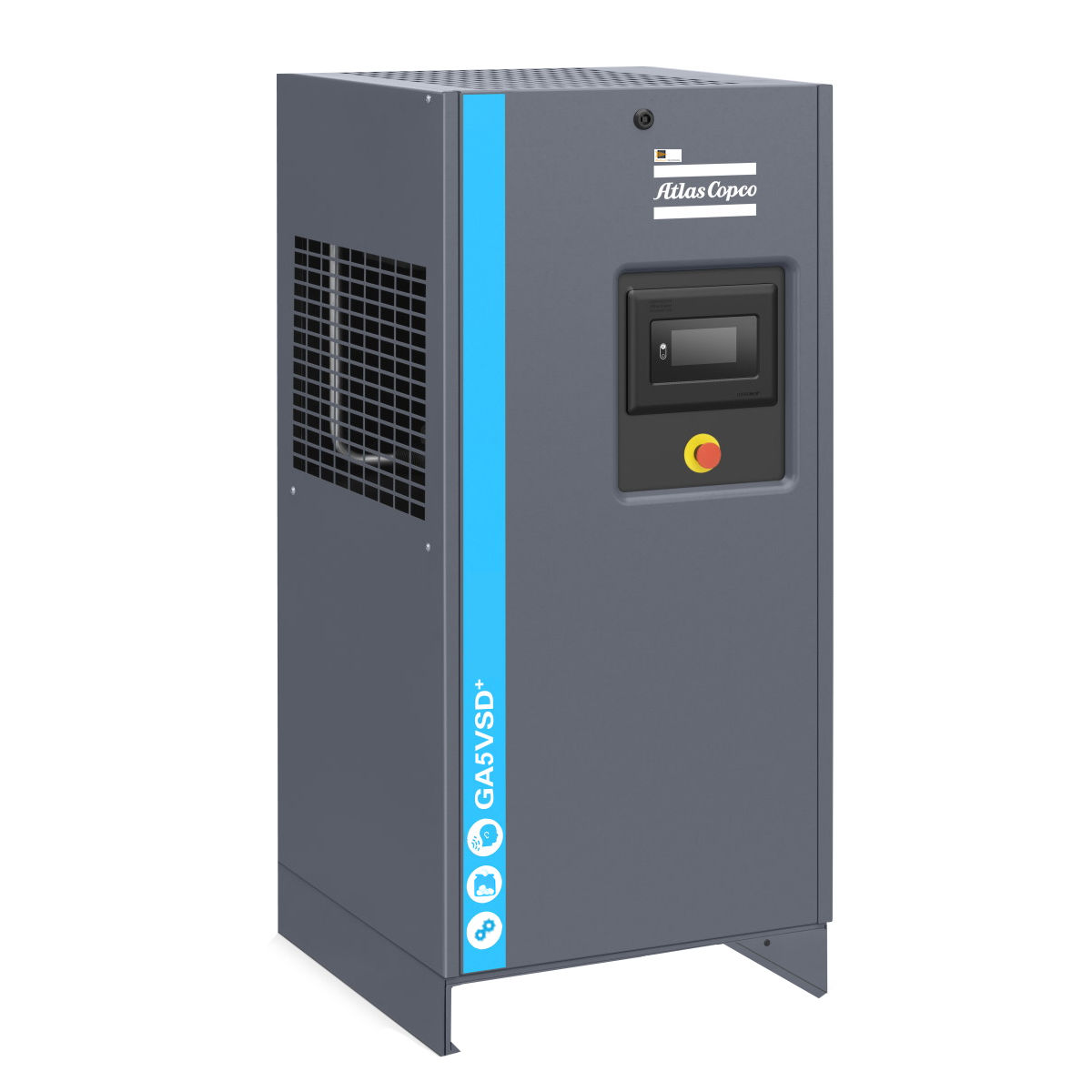

Aussteller - Atlas Copco Schraubenkompressor GA 5 VSD+ P 9 bar CE 400V 50Zustand: Sehr gut Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 18,7 l/s 0,43 – 1,12 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 18,5 l/s 0,42 – 1,11 m3/min bei Betriebsüberdruck 9,0 bar 6,8 – 14,9 l/s 0,41 – 0,89 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 6,6 kW bei Betriebsüberdruck 7,0 bar 3,4 – 7,3 kW bei Betriebsüberdruck 9,0 bar 4,3 – 6,8 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 4500 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 4500 min-1 bei Betriebsüberdruck 9,0 bar 1900 - 3500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco Nennleistung 5,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 94,0 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 880 / 760 / 1650 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s = 0,43 – 1,31 m3/min 7,0 bar 7,0 – 21,7 l/s = 0,42 – 1,30 m³/min 9,5 bar 6,8 – 18,0 l/s = 0,41 – 1,08 m³/min 12,5 bar 7,3 – 14,2 l/s = 0,44 – 0,85 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW 7,0 bar 3,4 – 8,7 kW 9,5 bar 4,3 – 8,7 kW 12,5 bar 5,8 – 8,7 kW Drehzahlbereich bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 7,0 bar 1900 - 5250 min-1 9,5 bar 1900 - 4500 min-1 12,5 bar 2100 - 3750 min-1 Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt bei Ref.bedingungen und max. Drehzahl <2 mg/m³ Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 63 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung: Länge/Breite/Höhe 738 / 758 / 1651 mm Gewicht netto 188 kg mit Verpackung 193 kg Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck: 5,5 bar 15,1 – 63,9 l/s = 0,91 – 3,83 m³/min 7,0 bar 14,9 – 62,5 l/s = 0,89 – 3,75 m³/min 9,5 bar 17,1 – 53,6 l/s = 1,03 – 3,22 m³/min 12,5 bar 16,3 – 43,5 l/s = 0,98 – 2,61 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck: 5,5 bar 5,1 – 19,6 kW 7,0 bar 6,8 – 23,4 kW 9,5 bar 9,3 – 22,2 kW 12,5 bar 11,2 – 22,9 kW   Drehzahlbereich bei Betriebsüberdruck: 5,5 bar 1300 - 4800 min-1 7,0 bar 1300 - 4800 min-1 9,5 bar 1500 - 4000 min-1 12,5 bar 1500 - 3500 min-1   Leistungsbedarf des Lüfters 0,54 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 1,3 m³/s   Ölfüllmenge 14,1 l Restölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³   Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz +/-3 dB(A): 67 dB(A) Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C     Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 18 kW Spannung / Frequenz 400 V / 50 Hz Effizienzklasse / Wirkungsgrad IE5 / 94,8 %   Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 810 / 780 / 1590 mm mit Verpackung: Länge/Breite/Höhe 940 / 1020 / 1830 mm Gewicht netto 367 kg mit Verpackung 387 kg Rohranschlüsse: Druckluftanschluss G 1 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 4,0 bar 6,9 – 19,1 l/s 0,41 – 1,15 m3/min bei Betriebsüberdruck 7,0 bar 6,6 – 19,1 l/s 0,40 – 1,15 m3/min bei Betriebsüberdruck 10,0 bar 6,1 – 15,3 l/s 0,37 – 0,92 m3/min bei Betriebsüberdruck 13,0 bar 6,0 – 11,6 l/s 0,36 – 0,70 m3/min   Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Grenzwerte: Betriebsüberdruck 4,0 bis 13,00 bar Kühllufttemperatur 0 bis 46 °C   Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 4,0 bar 2,4 – 5,9 kW bei Betriebsüberdruck 7,0 bar 3,2 – 7,4 kW bei Betriebsüberdruck 10,0 bar 4,1 – 7,5 kW bei Betriebsüberdruck 13,0 bar 5,3 – 7,4 kW   Drehzahlbereich: bei Betriebsüberdruck 4,0 bar 1900 - 4500 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 4500 min-1 bei Betriebsüberdruck 10,0 bar 1900 - 3750 min-1 bei Betriebsüberdruck 13,0 bar 1900 - 3050 min-1   Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco Nennleistung 5,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 94,0 %   Abmessungen und Gewichte: Länge/Breite/Höhe 700 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1/2   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Atlas Copco Schraubenkompressor  GA 18+ 8,5 PVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 8,5 bar 57,7 l/s 3,46 m3/minnach ISO 1217-3, CMotornennleistung: 18 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 21,2 kWWellenleistungsbedarf im Leerlauf 4,28 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 8,5 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 93,7 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 428 kgBrutto-Gewicht: 456 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor  GA 15+ 8,5 P Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 8,5 bar 47,5 l/s 2,85 m3/minnach ISO 1217-3, CMotornennleistung: 15 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 17,6 kWWellenleistungsbedarf im Leerlauf 3,66 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 8,5 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 427 kgBrutto-Gewicht: 455 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor GA 11 VSD+ PackVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem iPM Motor (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck 5,5 bar 7,3 – 32,9 l/s = 0,44 – 1,97 m3/min7,0 bar 7,3 – 32,5 l/s = 0,44 – 1,95 m³/min9,5 bar 7,0 – 27,2 l/s = 0,42 – 1,63 m³/min12,5 bar 7,6 – 23,5 l/s = 0,46 – 1,41 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck 5,5 bar 3,0 – 12,5 kW7,0 bar 3,5 – 13,5 kW9,5 bar 4,4 – 12,7 kW12,5 bar 5,8 – 12,9 kW Drehzahlbereichbei Betriebsüberdruck 5,5 bar 1900 - 7700 min-17,0 bar 1900 - 7700 min-19,5 bar 1900 - 6500 min-112,5 bar 2100 - 5750 min-1 Leistungsbedarf des Lüfters 0,185 kWDrucklufttemperatur nach dem Kühler 25 °CKühlluftmenge 0,8 m³/s Ölfüllmenge 7,1 lRestölgehalt bei Ref.bedingungen und max. Drehzahl <2 mg/m³ Schalldruckpegelim Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 63 dB(A)Grenzwerte: Betriebsüberdruck 5,5 bis 12,75 barLufteintrittstemperatur 0 bis 46 °C  Daten des ElektromotorsInterner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 11 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 94,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 610 / 630 / 1420 mmmit Verpackung: Länge/Breite/Höhe 738 / 758 / 1651 mmGewicht netto 188 kgmit Verpackung 280 kgRohranschlüsse: Druckluftanschluss G 3/4Kondensat manuell G 1/8Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Permanentmagnet Motor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbaren Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V).Frequenzumrichter in der Kompressorschallhaube integriert.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Atlas Copco Schraubenkompressor  GA 18+ 7,5 PVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 7,5 bar 61,9 l/s 3,71 m3/minnach ISO 1217-3, CMotornennleistung: 18 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 21,4 kWWellenleistungsbedarf im Leerlauf 4,32 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 7,5 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 93,7 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 428 kgBrutto-Gewicht: 456 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor  GA 11+ 7,5 PVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 7,5 bar 37,7 l/s 2,26 m3/minnach ISO 1217-3, CMotornennleistung: 11 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 13,3 kWWellenleistungsbedarf im Leerlauf 2,7 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 68 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 7,5 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 92,6 %  Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 411 kgBrutto-Gewicht: 439 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

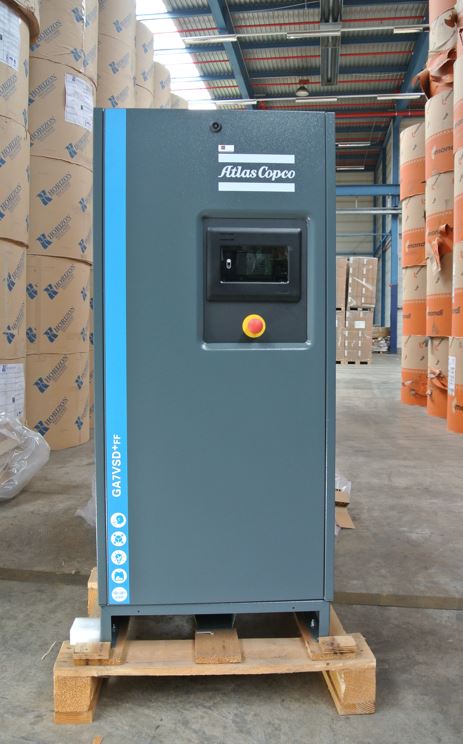

Aussteller - Atlas Copco Schraubenkompressor GA 7 VSD+ P - 9,5 bar CE 400V 50Zustand: Sehr gut Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s 0,43 – 1,31 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 21,7 l/s 0,42 – 1,30 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 18,0 l/s 0,41 – 1,08 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9,5 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW bei Betriebsüberdruck 7,0 bar 3,4 – 8,7 kW bei Betriebsüberdruck 9,5 bar 4,3 – 8,7 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 5250 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 4500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 93,3 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 738 / 758 / 1651 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 18,7 l/s 0,43 – 1,12 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 18,5 l/s 0,42 – 1,11 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 13,6 l/s 0,41 – 0,82 m3/min bei Betriebsüberdruck 12,5 bar 7,3 – 8,9 l/s 0,44 – 0,53 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 12,75 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 6,6 kW bei Betriebsüberdruck 7,0 bar 3,4 – 7,3 kW bei Betriebsüberdruck 9,5 bar 4,3 – 6,8 kW bei Betriebsüberdruck 12,5 bar 5,8 – 6,5 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 4500 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 4500 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 3500 min-1 bei Betriebsüberdruck 12,5 bar 2100 - 2500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco Nennleistung 5,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 94,0 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 880 / 760 / 1650 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s 0,43 – 1,31 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 21,7 l/s 0,42 – 1,30 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 18,0 l/s 0,41 – 1,08 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9,5 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW bei Betriebsüberdruck 7,0 bar 3,4 – 8,7 kW bei Betriebsüberdruck 9,5 bar 4,3 – 8,7 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 5250 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 4500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 93,3 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 875 / 758 / 1651 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4) Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

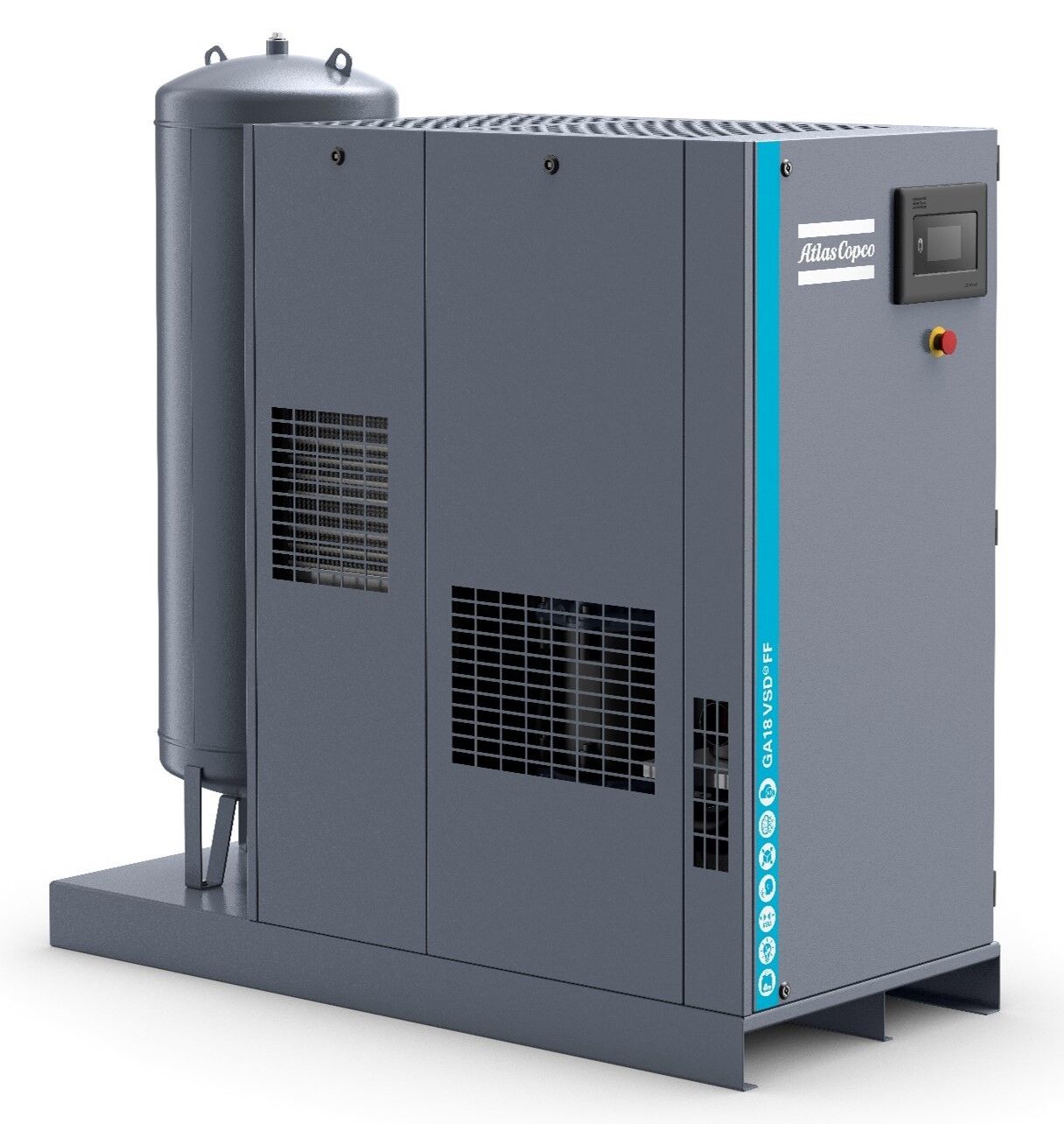

Atlas Copco Schraubenkompressor GA 11 VSDs FF TM MEAC Öl -& Druckluftbehälter & Kältetrockner AD2000 Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufigöleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientemSynchron-Reluktanzmotor (WorkPlace Luftsystem™) und integriertem Kältetrockner, aufGrundrahmen mit 200 Liter Behälter (nach AD2000). Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck (ISO 1217-3, Anhang E) 4,0 bar 15,3 – 38,8 l/s = 0,92 – 2,33 m3/min 7,0 bar 13,8 – 38,2 l/s = 0,83 – 2,28 m³/min 10,0 bar 12,5 – 30,2 l/s = 0,75 – 1,81 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 5,5 bar 3,4 – 13,0 kW 7,0 bar 3,9 – 14,1 kW 9,5 bar 4,8 – 13,3 kW 12,5 bar 6,2 – 13,4 kW   Drehzahlbereich bei Betriebsüberdruck 4,0 bar 1900 - 4600 min-1 7,0 bar 1900 - 4600 min-1 10,0 bar 1900 - 3800 min-1   Grenzwerte: Betriebsüberdruck 4,0 bis 9,75 bar Lufteintrittstemperatur 0 bis 46 °C   Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 11 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 94,3 %   Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1595 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Lieferumfang Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen. Drehzahlgeregelter Kompressor mit hocheffizientem Permanentmagnet Motor. Wirkungsgrad 99,9 % für Partikel ≥ 3 µm. Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider. Komplett mit Erstölfüllung. Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter. Schallhaube aus Stahlblech mit abnehmbaren Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank. Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54. Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V). Frequenzumrichter in der Kompressorschallhaube integriert. Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen. Kältetrockner eingebaut Smartbox   Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

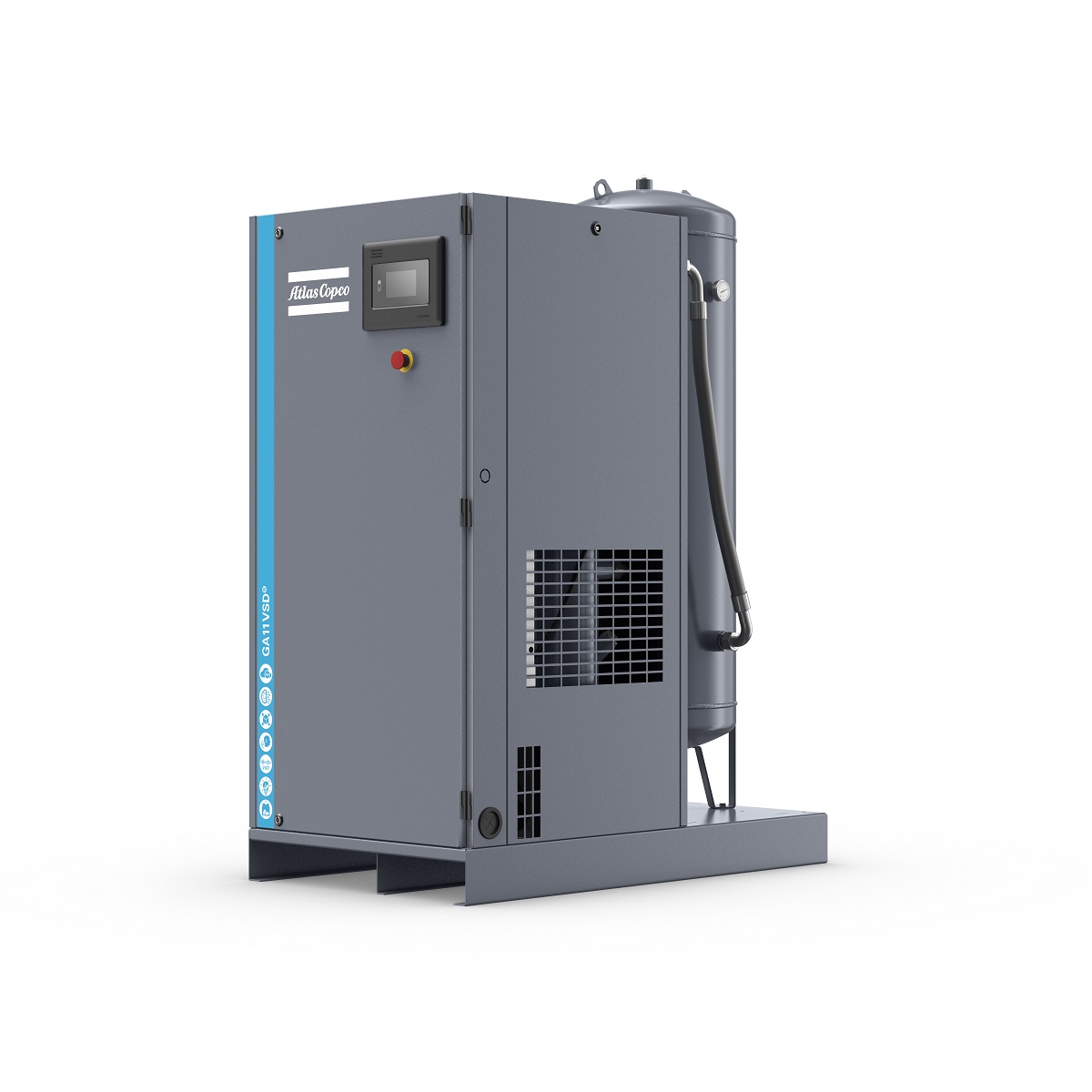

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 4,0 bar 6,9 – 19,1 l/s 0,41 – 1,15 m3/min bei Betriebsüberdruck 7,0 bar 6,6 – 19,1 l/s 0,40 – 1,15 m3/min bei Betriebsüberdruck 10,0 bar 6,1 – 15,3 l/s 0,37 – 0,92 m3/min bei Betriebsüberdruck 13,0 bar 6,0 – 11,6 l/s 0,36 – 0,70 m3/min   Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters - kW Drucklufttemperatur nach dem Kühler - °C Kühlluftmenge - m³/s Ölfüllmenge - l Restölgehalt - mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 - dB(A)   Grenzwerte: Betriebsüberdruck 4,0 bis 13,00 bar Kühllufttemperatur 0 bis 46 °C   Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 4,0 bar 2,4 – 5,9 kW bei Betriebsüberdruck 7,0 bar 3,2 – 7,4 kW bei Betriebsüberdruck 10,0 bar 4,1 – 7,5 kW bei Betriebsüberdruck 13,0 bar 5,3 – 7,4 kW   Drehzahlbereich: bei Betriebsüberdruck 4,0 bar 1900 - 4500 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 4500 min-1 bei Betriebsüberdruck 10,0 bar 1900 - 3750 min-1 bei Betriebsüberdruck 13,0 bar 1900 - 3050 min-1   Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco Nennleistung 5,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 94,0 %   Abmessungen und Gewichte: Länge/Breite/Höhe 1200 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1/2   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

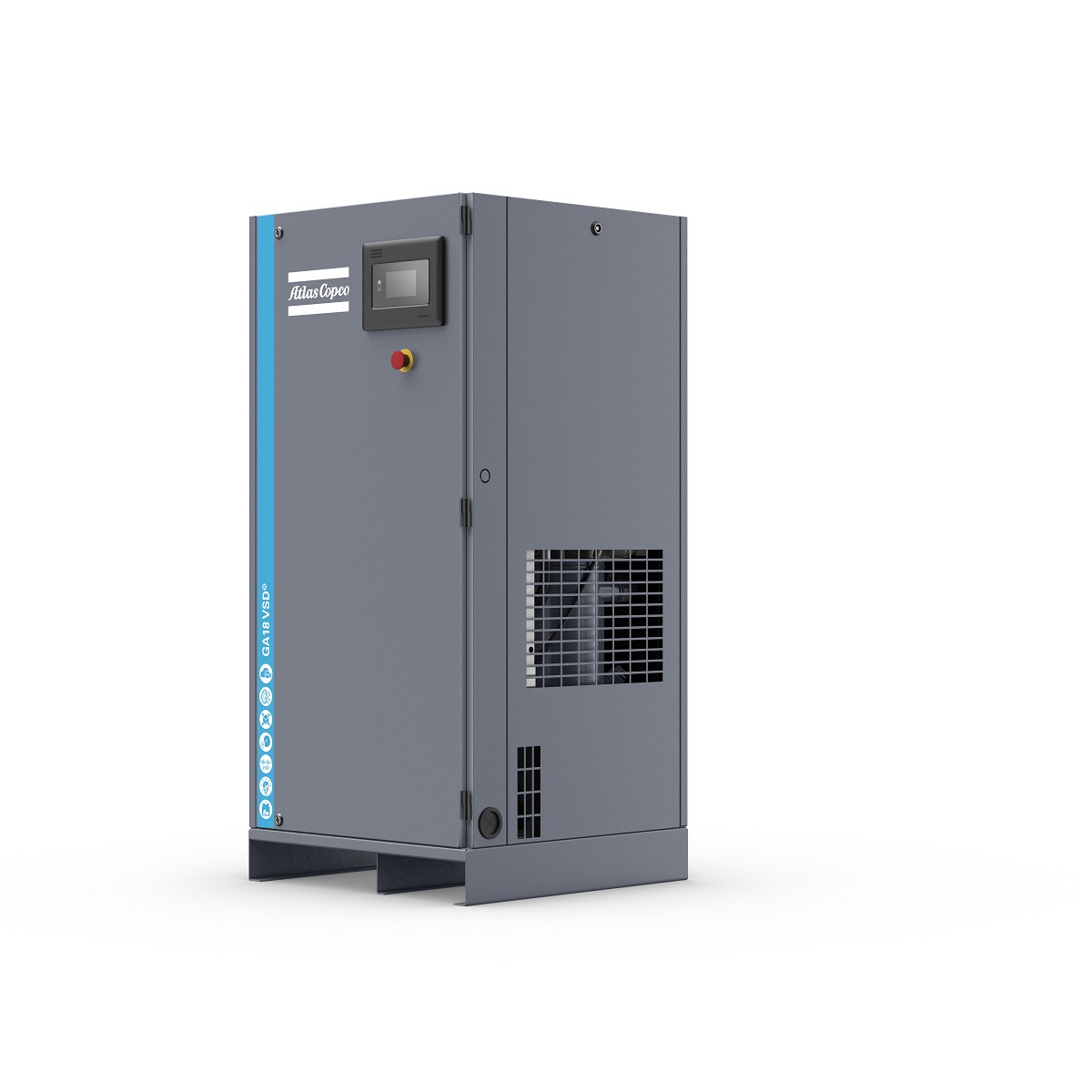

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck (ISO 1217-3, Anhang E) 4,0 bar 6,7 – 23,0 l/s = 0,40 – 1,38 m3/min 7,0 bar 6,4 – 22,6 l/s = 0,38 – 1,36 m³/min 10,0 bar 5,9 – 18,6 l/s = 0,35 – 1,12 m³/min 13,0 bar 5,8 – 14,7 l/s = 0,35 – 0,88 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 4,0 bar 2,3 – 7,3 kW 7,0 bar 3,2 – 9,0 kW 10,0 bar 4,0 – 8,8 kW 13,0 bar 5,2 – 8,9 kW Drehzahlbereich bei Betriebsüberdruck 4,0 bar 1900 - 5400 min-1 7,0 bar 1900 - 5400 min-1 10,0 bar 1900 - 4600 min-1 13,0 bar 1900 - 3800 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1200 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Atlas Copco Schraubenkompressor  GA 15+ 7,5 PVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 7,5 bar 51,5 l/s 3,09 m3/minnach ISO 1217-3, CMotornennleistung: 15 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 17,5 kWWellenleistungsbedarf im Leerlauf 3,61 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 7,5 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 427 kgBrutto-Gewicht: 455 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

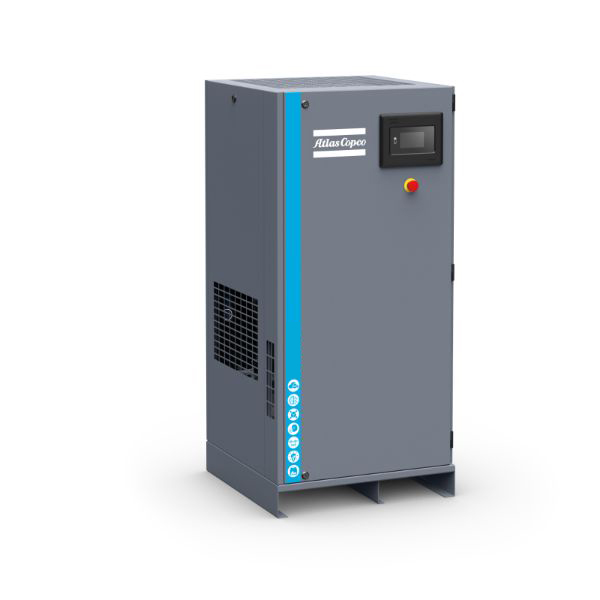

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck: (ISO 1217-3, Anhang E) 4,0 bar 6,7 – 23,0 l/s = 0,40 – 1,38 m3/min 7,0 bar 6,4 – 22,6 l/s = 0,38 – 1,36 m³/min 10,0 bar 5,9 – 18,6 l/s = 0,35 – 1,12 m³/min 13,0 bar 5,8 – 14,7 l/s = 0,35 – 0,88 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck: 4,0 bar 2,3 – 7,3 kW 7,0 bar 3,2 – 9,0 kW 10,0 bar 4,0 – 8,8 kW 13,0 bar 5,2 – 8,9 kW Drehzahlbereich bei Betriebsüberdruck: 4,0 bar 1900 - 5400 min-1 7,0 bar 1900 - 5400 min-1 10,0 bar 1900 - 4600 min-1 13,0 bar 2100 - 3800 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1450 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Atlas Copco Schraubenkompressor GA 15 VSDs P drehzahlgeregelt MEAC Ölbehälter AD2000 Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufigöleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientemSynchron-Reluktanzmotor (WorkPlace Luftsystem™).   Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck  4,0 bar 7,2 – 39,2 l/s = 0,43 – 2,35 m3/min  7,0 bar 6,9 – 39,6 l/s = 0,41 – 2,38 m³/min 10,0 bar 6,4 – 38,6 l/s = 0,38 – 2,32 m³/min 13,0 bar 6,3 – 32,4 l/s = 0,38 – 1,94 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck  4,0 bar 2,4 – 14,4 kW  7,0 bar 3,2 – 16,8 kW 10,0 bar 4,1 – 19,0 kW 13,0 bar 5,2 – 18,4 kW   Drehzahlbereich bei Betriebsüberdruck 4,0 bar 1900 - 9150 min-1 7,0 bar 1900 - 9150 min-1 10,0 bar 1900 - 8950 min-1 13,0 bar 2100 - 7800 min-1   Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C     Daten des Elektromotors Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 15 kW Spannung / Frequenz 400 V / 50 Hz   Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Lieferumfang Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen. Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor. Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 μm. Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider. Komplett mit Erstölfüllung. Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter. Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank. Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54. Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch). NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert. Drehzahlgeregelter Lüfter. Intelligentes thermostatisches Regelventil. Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen. Smartbox   Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 18,7 l/s 0,43 – 1,12 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 18,5 l/s 0,42 – 1,11 m3/min bei Betriebsüberdruck 9,0 bar 6,8 – 14,9 l/s 0,41 – 0,89 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 6,6 kW bei Betriebsüberdruck 7,0 bar 3,4 – 7,3 kW bei Betriebsüberdruck 9,0 bar 4,3 – 6,8 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 4500 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 4500 min-1 bei Betriebsüberdruck 9,0 bar 1900 - 3500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco Nennleistung 5,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 94,0 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 880 / 760 / 1650 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.
