Atlas Copco Kältetrockner – betriebsbereit und zuverlässig
Entdecken Sie unser Sortiment an Atlas Copco Kältetrocknern: Die luftgekühlten Kältemitteltrockner liefern qualitativ hochwertige Luft und ermöglichen einen konstanten Drucktaupunkt von bis zu 3 °C. Dank des Plug-and-Play-Konzepts sind die Trockner sofort betriebsbereit.
Filter
–
30
%
BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.
Technische Daten:
Volumenstrom
10
l/s
Volumenstrom
600
l/min
Volumenstrom
0,6
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,16
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
19
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator- Kältemittel-Verdichter- Schalter für maximalen Druck- Druckschalter für Lüftersteuerung- Lüfter- Verflüssiger- Kältemittel-Filter- Expansionsvorrichtung- Heißgas-Bypass- Lufteinlass- Luft-Kältemittel-Wärmetauscher- Luft-Luft-Wärmetauscher- Wasserabscheider- Kondensatableiter- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
25
%

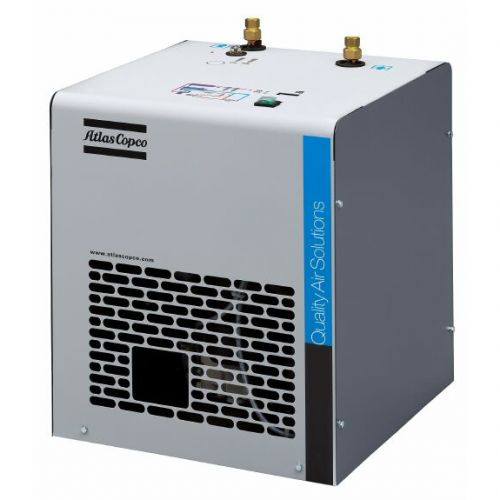

Atlas Copco Kältetrockner FD 10Kompakte, vollautomatische Drucklufttrocknungsanlage. Technische Daten bei Betriebsbedingungen Volumenstrom, auf 1 bar (abs.) und 20 °C bezogen 10 l/s0,60 m³/minBetriebsüberdruck 7 barDrucklufteintrittstemperatur 35 °CRelative Luftfeuchte bei Eintritt 100 %Umgebungstemperatur 25 °CDrucktaupunkt 3 °CDruckverlust, luftseitig 0,11 barKühlluftstrom 0,06 m³/sLeistungsaufnahme bei 25% 0,11 kWLeistungsaufnahme bei 50% 0,13 kWLeistungsaufnahme bei 75% 0,15 kWMax. Leistungsaufnahme 0,20 kWBetriebsspannung/Frequenz 230 V / 50 Hz Grenzwerte:Betriebsüberdruck, max. 16 barUmgebungstemperatur 50 °CDrucklufteintrittstemperatur, max. 60 °C Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 496 / 377 / 461 mm(bezogen auf die Grundfläche)Netto-Gewicht: 27 kgRohranschlüsse: Druckluft G 3/4elektronisch, niveaugeregeltKondensat autom. Ø 10 mm LieferumfangAnschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,33 kgWasserabscheider mit elektrischem KondensatableiterKältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-VentilTaupunktalarm als Sammelwarnung (potentialfreier Kontakt)Elektronikon – SteuerungMeldesymbol TaupunkttemperaturMeldesymbol Umgebungstemperatur Optional lieferbarSpin-on Filter (DD / PD)WandhalterungIntegrierter Öl – Wassertrennapparat (OSD)IP 54 SteuersatzEs muss sichergestellt werden, dass keine Schmutzpartikel (beispielsweise aus korrodierten Bereichen im Druckluftnetz) in den Trockner gelangen können. Diese Partikel können den Wärmeaustauscher und den Kondensatablass des Trockners beschädigen.Der beschriebene Trockner entspricht der CE-Norm.
30
%

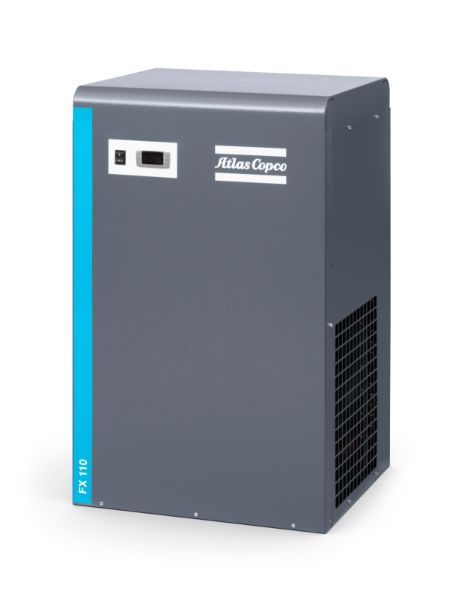

Atlas Copco Druckluftkältetrockner FX 110Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck 7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 108l/sDrucktaupunkt + 3°CDifferenzdruck 0,200barLeistungsaufnahme 0,969kWBetriebsspannung/Frequenz 230/1/50 Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.43°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 557/580/899mmNettogewicht 82kgDruckluftanschlüsse 1 1/2"
25
%
Atlas Copco Kältetrockner FD 95Kompakte, vollautomatische Drucklufttrocknungsanlage. Technische Daten bei Betriebsbedingungen Volumenstrom, auf 1 bar (abs.) und 20 °C bezogen 95 l/s5,70 m³/minBetriebsüberdruck 7 barDrucklufteintrittstemperatur 35 °CRelative Luftfeuchte bei Eintritt 100 %Umgebungstemperatur 25 °CDrucktaupunkt 3 °CDruckverlust, luftseitig 0,25 barKühlluftstrom 0,68 m³/sLeistungsaufnahme bei 25% 0,49 kWLeistungsaufnahme bei 50% 0,59 kWLeistungsaufnahme bei 75% 0,69 kWMax. Leistungsaufnahme 0,89 kWBetriebsspannung/Frequenz 230 V / 50 Hz Grenzwerte:Betriebsüberdruck, max. 13 barUmgebungstemperatur, max. 50 °CDrucklufteintrittstemperatur, max. 60 °C Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 792 / 499/ 680 mm(bezogen auf die Grundfläche)Netto-Gewicht: 109,4 kgRohranschlüsse: Druckluft G 1elektronisch, niveaugeregeltKondensat autom. Ø 10 mm LieferumfangAnschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 410aFüllung: 1,1 kgWasserabscheider mit elektrischem KondensatableiterKältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-VentilTaupunktalarm als Sammelwarnung (potentialfreier Kontakt)Elektronikon – SteuerungMeldesymbol „Taupunkttemperatur“Meldesymbol „Umgebungstemperatur“ Optional lieferbarSpin-on Filter (DD / PD)Integrierter Öl – Wassertrennapparat (OSD)IP 54 Steuerschutz Es muss sichergestellt werden, dass keine Schmutzpartikel (beispielsweise aus korrodierten Bereichen im Druckluftnetz) in den Trockner gelangen können. Diese Partikel können den Wärmeaustauscher und den Kondensatablass des Trockners beschädigen.Der beschriebene Trockner entspricht der CE-Norm.
30
%
Atlas Copco Druckluftkältetrockner FX 200Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck 7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 200l/sDrucktaupunkt + 3°CDifferenzdruck 0,230barLeistungsaufnahme 1,980kWBetriebsspannung/Frequenz 400/3/50 Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.46°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 1040/805/962mmNettogewicht 158kgDruckluftanschlüsse 2"
25
%
Atlas Copco Kältetrockner FD 70Kompakte, vollautomatische Drucklufttrocknungsanlage. Technische Daten bei Betriebsbedingungen Volumenstrom, auf 1 bar (abs.) und 20 °C bezogen 70 l/s4,20 m³/minBetriebsüberdruck 7 barDrucklufteintrittstemperatur 35 °CRelative Luftfeuchte bei Eintritt 100 %Umgebungstemperatur 25 °CDrucktaupunkt 3 °CDruckverlust, luftseitig 0,28 barKühlluftstrom 0,37 m³/sLeistungsaufnahme bei 25% 0,39 kWLeistungsaufnahme bei 50% 0,47 kWLeistungsaufnahme bei 75% 0,54 kWMax. Leistungsaufnahme 0,7 kWBetriebsspannung/Frequenz 230 V / 50 Hz Grenzwerte:Betriebsüberdruck, max. 13 barUmgebungstemperatur, max. 50 °CDrucklufteintrittstemperatur, max. 60 °C Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 792 / 499/ 680 mm(bezogen auf die Grundfläche)Netto-Gewicht: 82,4 kgRohranschlüsse: Druckluft G 1elektronisch, niveaugeregeltKondensat autom. Ø 10 mm LieferumfangAnschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 410aFüllung: 0,9 kgWasserabscheider mit elektrischem KondensatableiterKältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-VentilTaupunktalarm als Sammelwarnung (potentialfreier Kontakt)Elektronikon – SteuerungMeldesymbol „Taupunkttemperatur“Meldesymbol „Umgebungstemperatur“ Optional lieferbarSpin-on Filter (DD / PD)Integrierter Öl – Wassertrennapparat (OSD)IP 54 Steuerschutz Es muss sichergestellt werden, dass keine Schmutzpartikel (beispielsweise aus korrodierten Bereichen im Druckluftnetz) in den Trockner gelangen können. Diese Partikel können den Wärmeaustauscher und den Kondensatablass des Trockners beschädigen.Der beschriebene Trockner entspricht der CE-Norm.
25
%
BAFA-Förderung: BAFA-förderfähig, allerdings in in Verbindung mit BAFA-förderfähigen Kompressoren
Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1,20
l/min
Volumenstrom
1200
m³/min
Drucktaupunkt
3
°C
Differenzdruck
0,12
bar
Leistungsaufnahme
0,41
kW
Betriebsspannung/Frequenz
230/50
V/Hz
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
1
°C
Umgebungstemperatur
max.
46
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
60
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
496/377/461
mm
Nettogewicht
34
kg
Druckluftanschlüsse
3/4
"
Lieferumfang
Anschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,48 kg
Wasserabscheider mit elektrischem Kondensatableiter
Kältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-Ventil
Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)
Elektronikon – Steuerung
Meldesymbol Taupunkttemperatur
Meldesymbol Umgebungstemperatur
Optional lieferbar
Spin-on Filter (DD / PD)
Wandhalterung
Integrierter Öl – Wassertrennapparat (OSD)
IP 54 Steuersatz
25
%
BAFA-Förderung: BAFA-förderfähig, allerdings in in Verbindung mit BAFA-förderfähigen Kompressoren
Technische Daten:
Volumenstrom
15
l/s
Volumenstrom
900
l/min
Volumenstrom
0,9
m³/min
Drucktaupunkt
3
°C
Differenzdruck
0,12
bar
Leistungsaufnahme
0,33
kW
Betriebsspannung/Frequenz
230/50
V/Hz
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
1
°C
Umgebungstemperatur
max.
46
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
60
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
496/377/461
mm
Nettogewicht
32
kg
Druckluftanschlüsse
3/4
"
Lieferumfang
Anschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentloseAufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbareSeitenwände.
Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,33 kg
Wasserabscheider mit elektrischem Kondensatableiter
Kältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-Ventil
Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)
Elektronikon – Steuerung
Meldesymbol Taupunkttemperatur
Meldesymbol Umgebungstemperatur
Optional lieferbar
Spin-on Filter (DD / PD)
Wandhalterung
Integrierter Öl – Wassertrennapparat (OSD)
IP 54 Steuersatz
25
%
BAFA-Förderung: BAFA-förderfähig, allerdings in in Verbindung mit BAFA-förderfähigen Kompressoren Technische Daten:
Volumenstrom
30
l/s
Volumenstrom
1800
l/min
Volumenstrom
1,8
m³/min
Drucktaupunkt
3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,41
kW
Betriebsspannung/Frequenz
230/50
V/Hz
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
1
°C
Umgebungstemperatur
max.
46
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
60
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
496/377/461
mm
Nettogewicht
34
kg
Druckluftanschlüsse
3/4
"
Lieferumfang
Anschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentloseAufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbareSeitenwände.
Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,48 kg
Wasserabscheider mit elektrischem Kondensatableiter
Kältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-Ventil
Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)
Elektronikon – Steuerung
Meldesymbol Taupunkttemperatur
Meldesymbol Umgebungstemperatur
Optional lieferbar
Spin-on Filter (DD / PD)
Wandhalterung
Integrierter Öl – Wassertrennapparat (OSD)
IP 54 Steuersatz
25
%

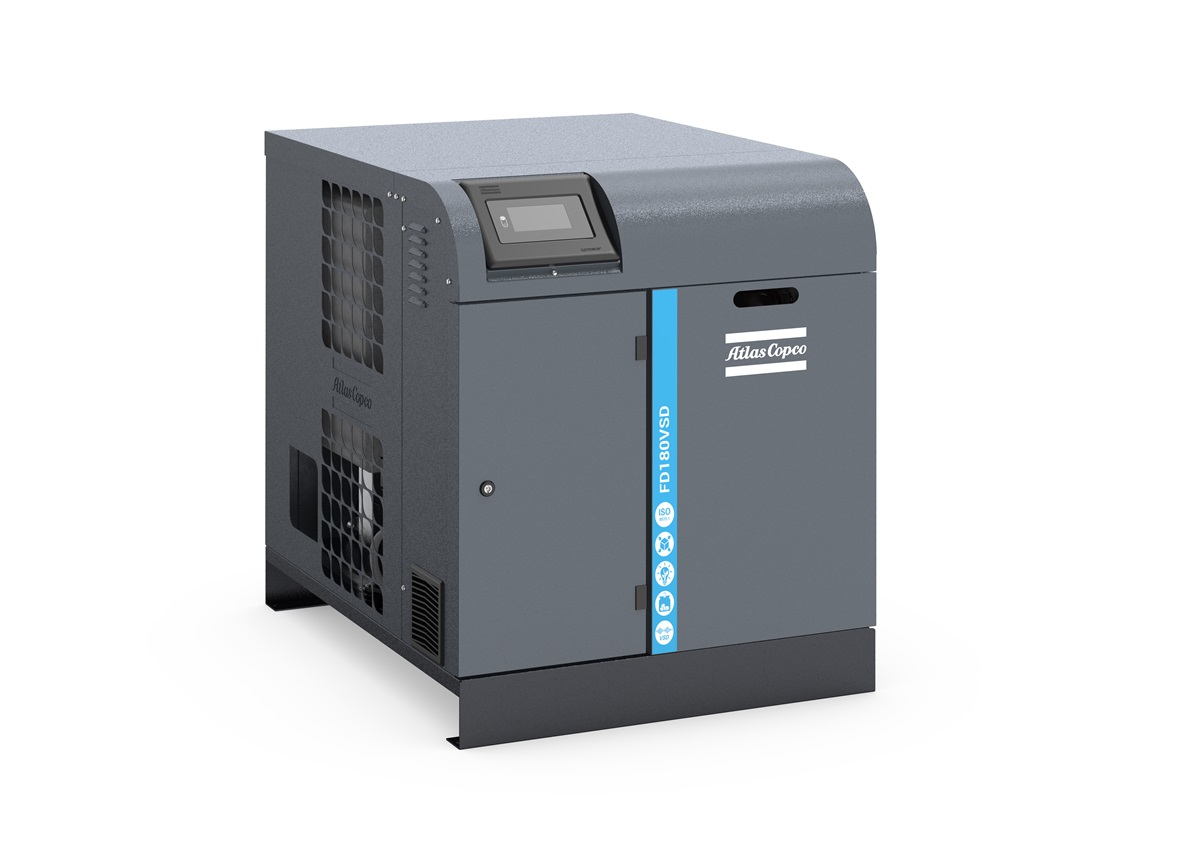

Atlas Copco Drehzahlgeregelter KältetrocknerFD 180 VSDKompakter, vollautomatischer, luftgekühlter, drehzahlgeregelter Druckluftkältetrockner.Drehzahlgeregelte Technologie ermöglicht eine bedeutende Ersparnis. Ein verbesserter Verdampfer macht die Abscheidung effizienter und reduziert den Differenzdruck.Die FD VSD Baureihe sichert dem Anwender einen stabilen Drucktaupunkt der Reinheitsklasse [-:4-] nach ISO 8573-1:2010.Elektronikon Touch Steuerung (MK5s Touch) mit voller Konnektivität standardmäßig verbaut. Technische Daten ReferenzbedingungenBetriebsdruck 7 barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100%Volumenstrom 180 l/sDrucktaupunkt + 3°CDifferenzdruck 0,180 barLeistungsaufnahmebei 100% Last1,54 kW bei 50% Last0,77 kWBetriebsspannung/Frequenz 400/3/50Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.46°CEintrittstemperaturmin.5°C max.60°CEintrittsdruckmin.6 bar max.14,5 bar Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 805/1040/962 mmNettogewicht 134 kgDruckluftanschlüsse G 2“ LieferumfangAnschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerElektronikon Touch Steuerung (MK5s Touch):WarnhinweisenTrocknerabschaltung und WartungsplanungSmartlink Fernüberwachung und FernsteuerungMaximierung der Luftsystemleistung und Energieeinsparung.Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)Automatischer Neustart nach Stromausfall4 verschiedene WochenprogrammeEnergieeinsparung mit 3 verschiedenen Einsparmodi:Niedriger Drucktaupunkt (+3°C Drucktaupunkt)Economy (von der Umgebungstemperatur abhängiger Drucktaupunkt)Maximal Einsparung (von der Umgebungstemperatur abhängiger Drucktaupunkt)Wsserabscheider mit niveau-gesteuertem Kondensatableiter (Zero-Loss)Geschlossener Kältekreislauf:Drehzahlgeregelter KältemittelkompressorFrequenzumrichterLuftgekühltem Verflüssiger mit VentilatorVerflüssiger DruckreglerSammelgefäß für KältemittelHocheffizienter, 3-Zonen Verdampfer mit interner SeparationDirekte Kältemitteleinspritzung mit thermostatisches ExpansionsventilHeißgas-Bypass-Ventil
25
%
Atlas Copco Drehzahlgeregelter KältetrocknerFD 140 VSDKompakter, vollautomatischer, luftgekühlter, drehzahlgeregelter Druckluftkältetrockner.Drehzahlgeregelte Technologie ermöglicht eine bedeutende Ersparnis. Ein verbesserter Verdampfer macht die Abscheidung effizienter und reduziert den Differenzdruck.Die FD VSD Baureihe sichert dem Anwender einen stabilen Drucktaupunkt der Reinheitsklasse [-:4-] nach ISO 8573-1:2010.Elektronikon Touch Steuerung (MK5s Touch) mit voller Konnektivität standardmäßig verbaut. Technische Daten ReferenzbedingungenBetriebsdruck 7 barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100%Volumenstrom 140 l/sDrucktaupunkt + 3°CDifferenzdruck 0,110 barLeistungsaufnahmebei 100% Last1,04 kW bei 50% Last0,52 kWBetriebsspannung/Frequenz 400/3/50Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.46°CEintrittstemperaturmin.5°C max.60°CEintrittsdruckmin.6 bar max.14,5 bar Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 805/1040/962 mmNettogewicht 130 kgDruckluftanschlüsse G 2“ LieferumfangAnschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerElektronikon Touch Steuerung (MK5s Touch):WarnhinweisenTrocknerabschaltung und WartungsplanungSmartlink Fernüberwachung und FernsteuerungMaximierung der Luftsystemleistung und Energieeinsparung.Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)Automatischer Neustart nach Stromausfall4 verschiedene WochenprogrammeEnergieeinsparung mit 3 verschiedenen Einsparmodi:Niedriger Drucktaupunkt (+3°C Drucktaupunkt)Economy (von der Umgebungstemperatur abhängiger Drucktaupunkt)Maximal Einsparung (von der Umgebungstemperatur abhängiger Drucktaupunkt)Wasserabscheider mit niveau-gesteuertem Kondensatableiter (Zero-Loss)Geschlossener Kältekreislauf:Drehzahlgeregelter KältemittelkompressorFrequenzumrichterLuftgekühltem Verflüssiger mit VentilatorVerflüssiger DruckreglerSammelgefäß für KältemittelHocheffizienter, 3-Zonen Verdampfer mit interner SeparationDirekte Kältemitteleinspritzung mit thermostatisches ExpansionsventilHeißgas-Bypass-Ventil
30
%
BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.
Technische Daten:
Volumenstrom
14
l/s
Volumenstrom
840
l/min
Volumenstrom
0,84
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,19
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
20
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator- Kältemittel-Verdichter- Schalter für maximalen Druck- Druckschalter für Lüftersteuerung- Lüfter- Verflüssiger- Kältemittel-Filter- Expansionsvorrichtung- Heißgas-Bypass- Lufteinlass- Luft-Kältemittel-Wärmetauscher- Luft-Luft-Wärmetauscher- Wasserabscheider- Kondensatableiter- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
30
%
BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.
Technische Daten:
Volumenstrom
6
l/s
Volumenstrom
360
l/min
Volumenstrom
0,36
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,15
bar
Leistungsaufnahme
0,13
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
19
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator- Kältemittel-Verdichter- Schalter für maximalen Druck- Druckschalter für Lüftersteuerung- Lüfter- Verflüssiger- Kältemittel-Filter- Expansionsvorrichtung- Heißgas-Bypass- Lufteinlass- Luft-Kältemittel-Wärmetauscher- Luft-Luft-Wärmetauscher- Wasserabscheider- Kondensatableiter- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
30
%

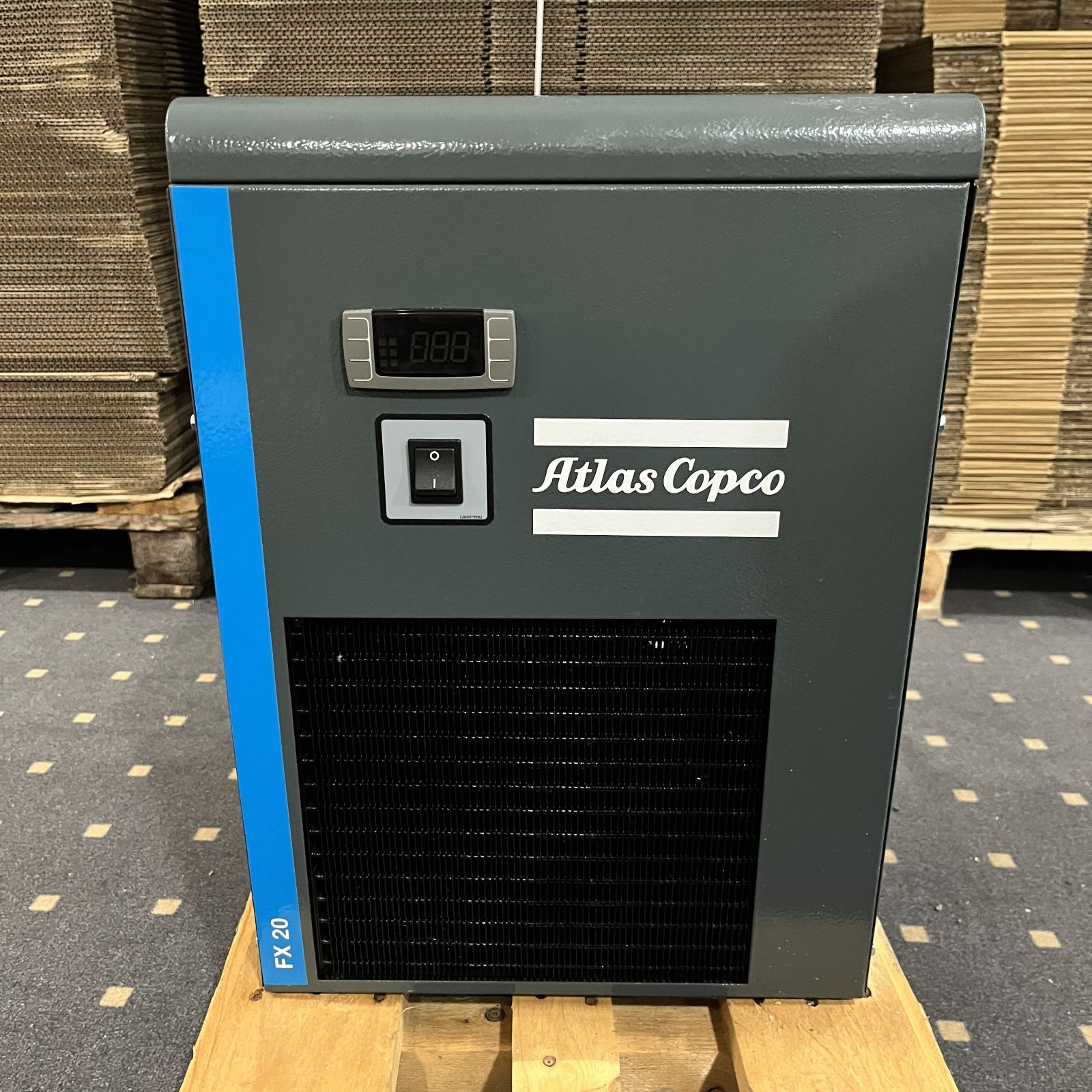

BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1200
l/min
Volumenstrom
1,2
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,26
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
25
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator- Kältemittel-Verdichter- Schalter für maximalen Druck- Druckschalter für Lüftersteuerung- Lüfter- Verflüssiger- Kältemittel-Filter- Expansionsvorrichtung- Heißgas-Bypass- Lufteinlass- Luft-Kältemittel-Wärmetauscher- Luft-Luft-Wärmetauscher- Wasserabscheider- Kondensatableiter- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Atlas Copco Drehzahlgeregelter KältetrocknerFD 220 VSD Kompakter, vollautomatischer, luftgekühlter, drehzahlgeregelter Druckluftkältetrockner.Drehzahlgeregelte Technologie ermöglicht eine bedeutende Ersparnis. Ein verbesserter Verdampfer macht die Abscheidung effizienter und reduziert den Differenzdruck.Die FD VSD Baureihe sichert dem Anwender einen stabilen Drucktaupunkt der Reinheitsklasse [-:4-] nach ISO 8573-1:2010.Elektronikon Touch Steuerung (MK5s Touch) mit voller Konnektivität standardmäßig verbaut. Technische Daten ReferenzbedingungenBetriebsdruck 7 barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100%Volumenstrom 220 l/sDrucktaupunkt + 3°CDifferenzdruck 0,140 barLeistungsaufnahmebei 100% Last1,77 kW bei 50% Last0,885 kWBetriebsspannung/Frequenz 400/3/50Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.46°CEintrittstemperaturmin.5°C max.60°CEintrittsdruckmin.6 bar max.14,5 bar Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 805/1040/962 mmNettogewicht 143 kgDruckluftanschlüsse G 2 1/2“ LieferumfangAnschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerElektronikon Touch Steuerung (MK5s Touch):WarnhinweisenTrocknerabschaltung und WartungsplanungSmartlink Fernüberwachung und FernsteuerungMaximierung der Luftsystemleistung und Energieeinsparung.Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)Automatischer Neustart nach Stromausfall4 verschiedene Wochenprogramme Energieeinsparung mit 3 verschiedenen Einsparmodi:Niedriger Drucktaupunkt (+3°C Drucktaupunkt)Economy (von der Umgebungstemperatur abhängiger Drucktaupunkt)Maximal Einsparung (von der Umgebungstemperatur abhängiger Drucktaupunkt)Wasserabscheider mit niveau-gesteuertem Kondensatableiter (Zero-Loss)Geschlossener Kältekreislauf:Drehzahlgeregelter KältemittelkompressorFrequenzumrichterLuftgekühltem Verflüssiger mit VentilatorVerflüssiger DruckreglerSammelgefäß für KältemittelHocheffizienter, 3-Zonen Verdampfer mit interner SeparationDirekte Kältemitteleinspritzung mit thermostatisches ExpansionsventilHeißgas-Bypass-Ventil
30
%
Atlas Copco Druckluftkältetrockner FX 50Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck 7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 50l/sDrucktaupunkt + 3°CDifferenzdruck 0,200barLeistungsaufnahme 0,716kWBetriebsspannung/Frequenz 230/1/50 Kältemittel R513A GrenzwerteUmgebungstemperaturmin.5°C max.43°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 497/370/764mmNettogewicht 51kgDruckluftanschlüsse 1"
25
%
Atlas Copco Kältetrockner FD 60Kompakte, vollautomatische Drucklufttrocknungsanlage. Technische Daten bei Betriebsbedingungen Volumenstrom, auf 1 bar (abs.) und 20 °C bezogen 60 l/s3,60 m³/minBetriebsüberdruck 7 barDrucklufteintrittstemperatur 35 °CRelative Luftfeuchte bei Eintritt 100 %Umgebungstemperatur 25 °CDrucktaupunkt 3 °CDruckverlust, luftseitig 0,21 barKühlluftstrom 0,37 m³/sLeistungsaufnahme bei 25% 0,39 kWLeistungsaufnahme bei 50% 0,47 kWLeistungsaufnahme bei 75% 0,54 kWMax. Leistungsaufnahme 0,7 kWBetriebsspannung/Frequenz 230 V / 50 Hz Grenzwerte:Betriebsüberdruck, max. 13 barUmgebungstemperatur, max. 50 °CDrucklufteintrittstemperatur, max. 60 °C Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 792 / 499/ 680 mm(bezogen auf die Grundfläche)Netto-Gewicht: 82,4 kgRohranschlüsse: Druckluft G 1elektronisch, niveaugeregeltKondensat autom. Ø 10 mm LieferumfangAnschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 410aFüllung: 0,9 kgWasserabscheider mit elektrischem KondensatableiterKältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-VentilTaupunktalarm als Sammelwarnung (potentialfreier Kontakt)Elektronikon – SteuerungMeldesymbol „Taupunkttemperatur“Meldesymbol „Umgebungstemperatur“ Optional lieferbarSpin-on Filter (DD / PD)Integrierter Öl – Wassertrennapparat (OSD)IP 54 Steuerschutz Es muss sichergestellt werden, dass keine Schmutzpartikel (beispielsweise aus korrodierten Bereichen im Druckluftnetz) in den Trockner gelangen können. Diese Partikel können den Wärmeaustauscher und den Kondensatablass des Trockners beschädigen.Der beschriebene Trockner entspricht der CE-Norm.
25
%
Atlas Copco Kältetrockner FD 5Kompakte, vollautomatische Drucklufttrocknungsanlage. Technische Daten bei Betriebsbedingungen Volumenstrom, auf 1 bar (abs.) und 20 °C bezogen 6 l/s 0,36 m³/minBetriebsüberdruck 7 barDrucklufteintrittstemperatur 35 °CRelative Luftfeuchte bei Eintritt 100 %Umgebungstemperatur 25 °CDrucktaupunkt 3 °CDruckverlust, luftseitig 0,07 barKühlluftstrom 0,06 m³/sLeistungsaufnahme bei 25% 0,11 kWLeistungsaufnahme bei 50% 0,13kWLeistungsaufnahme bei 75% 0,15 kWMax. Leistungsaufnahme 0,20 kWBetriebsspannung/Frequenz 230 V / 50 Hz Grenzwerte: Betriebsüberdruck, max. 16 barUmgebungstemperatur 50 °CDrucklufteintrittstemperatur, max. 60 °C Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 496 / 377 / 461 mm(bezogen auf die Grundfläche)Netto-Gewicht: 27 kgRohranschlüsse: Druckluft G 3/4elektronisch, niveaugeregeltKondensat autom. Æ 10 mm LieferumfangAnschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,29 kgWasserabscheider mit elektrischem KondensatableiterKältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-VentilTaupunktalarm als Sammelwarnung (potentialfreier Kontakt)Elektronikon – SteuerungMeldesymbol TaupunkttemperaturMeldesymbol Umgebungstemperatur Optional lieferbarSpin-on Filter (DD / PD)WandhalterungIntegrierter Öl – Wassertrennapparat (OSD)IP 54 Steuersatz Es muss sichergestellt werden, dass keine Schmutzpartikel (beispielsweise aus korrodierten Bereichen im Druckluftnetz) in den Trockner gelangen können. Diese Partikel können den Wärmeaustauscher und den Kondensatablass des Trockners beschädigen.Der beschriebene Trockner entspricht der CE-Norm.
25
%
Atlas Copco Kältetrockner FD 50Kompakte, vollautomatische Drucklufttrocknungsanlage. Technische Daten bei Betriebsbedingungen Volumenstrom, auf 1 bar (abs.) und 20 °C bezogen 50 l/s3,00 m³/minBetriebsüberdruck 7 barDrucklufteintrittstemperatur 35 °CRelative Luftfeuchte bei Eintritt 100 %Umgebungstemperatur 25 °CDrucktaupunkt 3 °CDruckverlust, luftseitig 0,20 barKühlluftstrom 0,34 m³/sLeistungsaufnahme bei 25% 0,3 kWLeistungsaufnahme bei 50% 0,36 kWLeistungsaufnahme bei 75% 0,42 kWMax. Leistungsaufnahme 0,54 kWBetriebsspannung/Frequenz 230 V / 50 Hz Grenzwerte:Betriebsüberdruck, max. 16 barUmgebungstemperatur, max. 50 °CDrucklufteintrittstemperatur, max. 60 °C Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 688 / 389/ 604 mm(bezogen auf die Grundfläche)Netto-Gewicht: 58 kgRohranschlüsse: Druckluft G 1elektronisch, niveaugeregeltKondensat autom. Ø 10 mm LieferumfangAnschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,47 kgWasserabscheider mit elektrischem KondensatableiterKältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-VentilTaupunktalarm als Sammelwarnung (potentialfreier Kontakt)Elektronikon – SteuerungMeldesymbol „Taupunkttemperatur“Meldesymbol „Umgebungstemperatur“ Optional lieferbarSpin-on Filter (DD / PD)Integrierter Öl – Wassertrennapparat (OSD)IP 54 Steuerschutz Es muss sichergestellt werden, dass keine Schmutzpartikel (beispielsweise aus korrodierten Bereichen im Druckluftnetz) in den Trockner gelangen können. Diese Partikel können den Wärmeaustauscher und den Kondensatablass des Trockners beschädigen.Der beschriebene Trockner entspricht der CE-Norm.
30
%
Atlas Copco Druckluftkältetrockner FX 60Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck 7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 60l/sDrucktaupunkt + 3°CDifferenzdruck 0,180barLeistungsaufnahme 0,631kWBetriebsspannung/Frequenz 230/1/50 Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.43°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 557/460/789mmNettogewicht 62kgDruckluftanschlüsse 1 1/2"
30
%

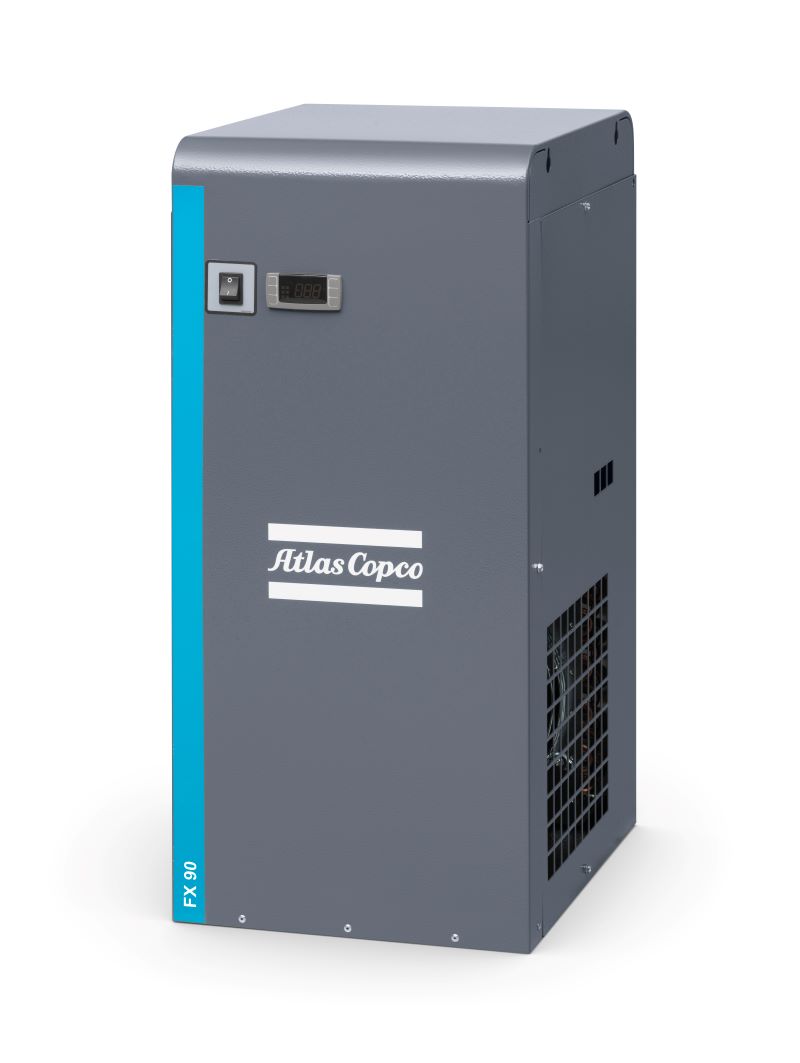

Atlas Copco Druckluftkältetrockner FX 90Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck 7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 87l/sDrucktaupunkt + 3°CDifferenzdruck 0,250barLeistungsaufnahme 0,905kWBetriebsspannung/Frequenz 230/1/50 Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.43°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 557/460/789mmNettogewicht 62kgDruckluftanschlüsse 1 1/2"
30
%
BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.
Technische Daten:
Volumenstrom
30
l/s
Volumenstrom
1800
l/min
Volumenstrom
1,8
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,300
bar
Leistungsaufnahme
0,28
kW
Betriebsspannung/Frequenz
230/1/50
V/Phase/Hz
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
27
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator- Kältemittel-Verdichter- Schalter für maximalen Druck- Druckschalter für Lüftersteuerung- Lüfter- Verflüssiger- Kältemittel-Filter- Expansionsvorrichtung- Heißgas-Bypass- Lufteinlass- Luft-Kältemittel-Wärmetauscher- Luft-Luft-Wärmetauscher- Wasserabscheider- Kondensatableiter- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
25
%
Atlas Copco Drehzahlgeregelter KältetrocknerFD 100 VSD Kompakter, vollautomatischer, luftgekühlter, drehzahlgeregelter Druckluftkältetrockner.Drehzahlgeregelte Technologie ermöglicht eine bedeutende Ersparnis. Ein verbesserter Verdampfer macht die Abscheidung effizienter und reduziert den Differenzdruck.Die FD VSD Baureihe sichert dem Anwender einen stabilen Drucktaupunkt der Reinheitsklasse [-:4-] nach ISO 8573-1:2010.Elektronikon Touch Steuerung (MK5s Touch) mit voller Konnektivität standardmäßig verbaut. Technische Daten ReferenzbedingungenBetriebsdruck 7 barDrucklufteintrittstemperatur35°CUmgebungstemperatur25°CRelative Luftfeuchtigkeit am Eintritt100%Volumenstrom100 l/sDrucktaupunkt+ 3°CDifferenzdruck0,160 barLeistungsaufnahmebei 100% Last0,66 kWbei 50% Last0,41 kWBetriebsspannung/Frequenz400/3/50KältemittelR410A GrenzwerteUmgebungstemperaturmin.5°Cmax.46°CEintrittstemperaturmin.5°Cmax.60°CEintrittsdruckmin.6 barmax.14,5 bar Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe805/1040/962 mmNettogewicht130 kgDruckluftanschlüsseG 1 1/2“ LieferumfangAnschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerElektronikon Touch Steuerung (MK5s Touch):WarnhinweisenTrocknerabschaltung und WartungsplanungSmartlink Fernüberwachung und FernsteuerungMaximierung der Luftsystemleistung und Energieeinsparung.Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)Automatischer Neustart nach Stromausfall4 verschiedene WochenprogrammeEnergieeinsparung mit 3 verschiedenen Einsparmodi:Niedriger Drucktaupunkt (+3°C Drucktaupunkt)Economy (von der Umgebungstemperatur abhängiger Drucktaupunkt)Maximal Einsparung (von der Umgebungstemperatur abhängiger Drucktaupunkt)Wasserabscheider mit niveau-gesteuertem Kondensatableiter (Zero-Loss)Geschlossener Kältekreislauf:Drehzahlgeregelter KältemittelkompressorFrequenzumrichterLuftgekühltem Verflüssiger mit VentilatorVerflüssiger DruckreglerSammelgefäß für KältemittelHocheffizienter, 3-Zonen Verdampfer mit interner SeparationDirekte Kältemitteleinspritzung mit thermostatisches ExpansionsventilHeißgas-Bypass-Ventil#
30
%

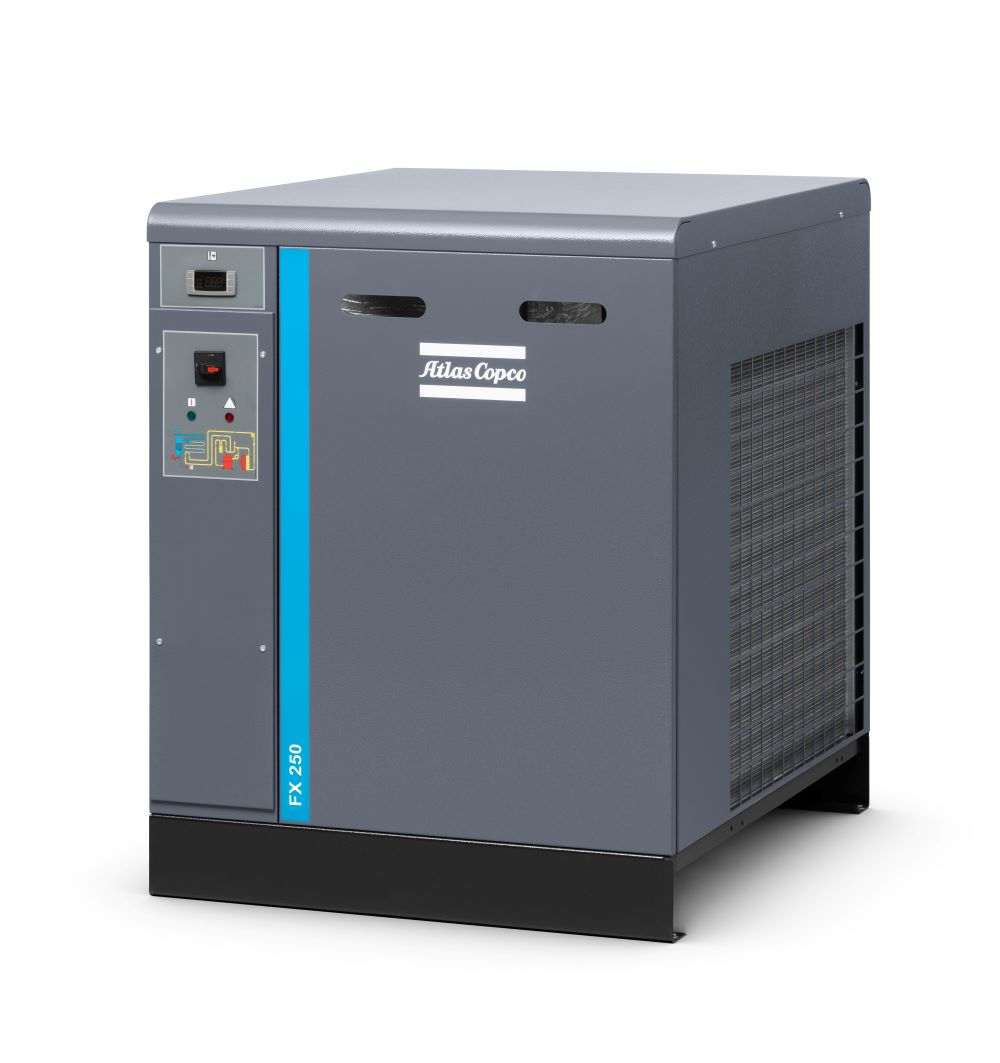

Atlas Copco Druckluftkältetrockner FX 250Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck 7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 250l/sDrucktaupunkt + 3°CDifferenzdruck 0,180barLeistungsaufnahme 2,010kWBetriebsspannung/Frequenz 400/3/50 Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.46°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 1040/805/962mmNettogewicht 165kgDruckluftanschlüsse 2 1/2"
Kältetrockner: Atlas Copco sorgt für mehr Sicherheit in Ihren Prozessen!
Sie benötigen trockene und hochwertige Luft für Ihre Druckluftanwendung und suchen einen umfassenden Schutz für Ihr System? Dann sind Atlas Copco Kältetrockner die perfekte Lösung: Die Drucklufttrockner können die Lebensdauer von Druckluftanlagen deutlich verlängern und die Qualität von Endprodukten und Fertigungsprozessen sichern. Für viele industrielle Anwendungen ist der Einsatz von Kältetrocknern unerlässlich, da die Umgebungsluft von Natur aus Schmutz, Öl und Wasser enthält und dieses Gemisch während des Verdichtungsprozesses stark konzentriert wird. Kühlt die konzentrierte Luft ab, entsteht aus dem Wasserdampf ein stark verunreinigtes Kondensat, das Rohrleitungen, Maschinen oder Produkte angreift und zu erheblichen Schäden führen kann. Mit seinen luftgekühlten Kältemitteltrocknern Atlas Copco FX und Atlas Copco FD schafft der schwedische Hersteller hier professionelle Abhilfe: Die Trockner entfeuchten Druckluft zuverlässig mit einem Drucktaupunkt von bis zu 3 °C und sorgen dafür, dass Leitungen und Geräte geschützt werden. Doch damit nicht genug: Die innovativen Baureihen punkten mit einem äußerst geringen Wartungsaufwand und niedrigen Energiekosten.
Atlas Copco Drucklufttrockner: Das sind die Vorteile
Für viele Unternehmen, die professionell mit Druckluft arbeiten, ist trockene Luft unverzichtbar. Bei der Suche nach einem geeigneten Kältetrockner lassen sich viele Anwender daher von der hocheffizienten Kältetrocknung der Atlas Copco Kältetrockner überzeugen. Die Serien Atlas Copco FD und FX arbeiten nach dem Prinzip zwei ineinandergreifender Kreislaufsysteme und sorgen so für eine zuverlässige Entfeuchtung der Luft – niedrige Energiekosten inklusive! Doch das ist noch nicht alles: Neben der effizienten Lufttrocknung bietet der Einsatz von Drucklufttrocknern von Atlas Copco noch viele weitere Vorteile - hier auf einen Blick zusammengefasst:
- Hohe Zuverlässigkeit – Vermeidung von Kondensatbildung und Schutz des Gesamtsystems
- Verlässlicher Drucktaupunkt – Entfeuchtung mit einem Drucktaupunkt von bis zu 3 °C
- Geringer Energieverbrauch – Effizienter Wärmetauscher sorgt für geringen Druckabfall
- Schnelle Inbetriebnahme – Plug-and-Play-Konzept ermöglicht eine einfache Installation
- Verringerter Wartungsaufwand – Dank langer Intervalle und verbesserter Zugänglichkeit
- Längere Lebensdauer – Maximale Betriebszeit durch Einsatz hochwertiger Komponenten
- Platzsparende Installation – Kompakte Bauweise ermöglicht Installation auf engstem Raum
- Nachhaltige Kältemittel – Entwickelt nach F-Gas-Verordnung bzw. FCKW-frei
- Innovative Steuerung – Elektronikon®-Steuerung bzw. Digitalanzeige bietet viele Optionen
- Umfassende Auswahl – Atlas Copco FX und FD sind in vielen Leistungsstufen erhältlich
Die Technologie dahinter: So funktioniert ein Kältetrockner von Atlas Copco
Im Rahmen der Druckluftaufbereitung übernehmen die Atlas Copco Kältetrockner die Funktion der Entfeuchtung der Druckluft. Darunter versteht man die Abkühlung der Druckluft, bei der sich als Nebenprodukt viel Wasser (Kondensat) bildet, das von der Luft abgeschieden werden muss. Die Entfeuchtung erfolgt in zwei Kreislaufsystemen: Im ersten Kreislauf, dem Luftkreislauf, strömt gesättigte, heiße Umgebungsluft in den Trockner ein und wird durch die Abluft mittels eines Luft-Luft-Wärmetauschers zum Teil heruntergekühlt. Dadurch, dass die Temperatur der Zuluft reduziert wird, wird der zweite Kreislauf, der sog. Kältemittelkreislauf, entlastet. Daraufhin überträgt der Luft-Kältemittel-Wärmetauscher die warme Luft auf das Kältemittel. Die Folge: Der in der Druckluft enthaltene Wasserdampf kondensiert. Mithilfe eines elektronischen Kondensatableiters wird das Kondensat gesammelt und abgeführt. Anschließend wird die abgekühlte Druckluft am Luftausgang wieder erwärmt, um das Absetzen von Feuchtigkeit in den Leitungen zu vermeiden. Beim Kältemittelkreislauf dagegen handelt es sich um einen in sich geschlossenen Kreislauf. Das darin befindliche Kältemittel führt die Wärme ab und sorgt für eine Kühlung der Druckluft bis zum geforderten Drucktaupunkt.
Übrigens: Die digitalen Steuerungsmöglichkeiten messen und visualisieren den Drucktaupunkt und geben Auskunft über die Qualität der erzeugten Druckluft.
Der Luft- und Kältemittelkreislauf am Beispiel eines Atlas Copco Kältetrockners
Die Druckluft Kältetrockner von Atlas Copco werden auch als direkte Expansionstrockner bezeichnet: Um Druckluft zuverlässig zu entfeuchten, arbeiten sie mit einem fein abgestimmten Kältemittel- bzw. Luftkreislauf. Wie die beiden Kreisläufe funktionieren und ineinandergreifen, zeigt die folgende Abbildung am Beispiel eines Atlas Copco Kältetrockners:
Typisches Funktionsprinzip von direkten Expansionstrocknern
Im Detail: Der Luftkreislauf
- Luft/Luft-Wärmetauscher: Die trockene und kalte Abluft kühlt die Zuluft ab.
- Luft/Kältemittel-Wärmetauscher: Der Kältemittelkreislauf kühlt die Luft auf den erforderlichen Taupunkt ab und führt durch Kondensation zur Bildung von Wassertropfen.
- Integrierter Wasserabscheider: Der niveaugesteuerte Kondensatableiter sammelt die Feuchtigkeit und führt sie kontrolliert ab.
Im Detail: Der Kältemittelkreislauf
- Kältemittelkompressor: Der Kompressor verdichtet das Kältemittel (gasförmig) auf ein höheres Druckniveau.
- Regelsystem: Der Trockner wird durch das Heißgas-Bypass-Ventil geregelt und verhindert damit das Einfrieren bei geringeren Lastbedingungen.
- Kältemittelkondensator: Der Kondensator kühlt das Kältemittelgas herunter und verflüssigt es.
- Kältemittelfilter: Der Filter schützt die Expansionsvorrichtung vor Verunreinigungen.
- Thermostatisches Expansionsventil: Im Rahmen des Expansionsprozesses sorgt das Ventil für eine Reduzierung des Drucks und eine zusätzliche Kühlung des Kältemittels.
- Flüssigkeitsabscheider: Der Separator sicher ab, dass das Kältemittel nur gasförmig in den Kompressor strömt.
Kältetrockner Atlas Copco: Die Serien FX und FD im Überblick
Auf der Suche nach einem geeigneten Kältemitteltrockner können sich Anwender bei Atlas Copco zwischen zwei hochmodernen Serien entscheiden: Zur Wahl stehen die Kältetrockner Atlas Copco FD und Atlas Copco FX. Beide Baureihen bieten eine umfassende Modellauswahl und überzeugen durch höchste Zuverlässigkeit, niedrige Energiekosten und einfache Installation. Doch wo liegen die Unterschiede im Detail? Wir haben für Sie verglichen!
FX 5-300 | FD 5-95 | |
Größen | 16 Größen 6 bis 300 l/s | 11 Größen 6 bis 95 l/s |
Drucktaupunkt bis 3 °C | ✓ | ✓ |
Konstante Reinheitsklasse 4 gemäß ISO 8573-1:2010 | ✓ | ✓ |
Elektronischer Kondensatableiter | ✓ | ✓ |
Steuerung mit Drucktaupunktanzeige | ✓ | ✓ |
Elektronikon®-Steuerung mit Energiesparmodus etc. | x | ✓ |
Geräuscharmer Betrieb | x | ✓ |
Einfache Installation | ✓ | ✓ |
Minimaler Wartungsaufwand | ✓ | ✓ |
Kältemittelarten | R513A für FX 5-50 R410A für FX 60-300 |
R513A für FD 5-50 R410A für FD 60-95 |
BAFA-Förderung | FX 5-50 | FD 5-50 |
Genau hingeschaut: Wie der Atlas Copco FX Kältetrockner von innen aussieht
In Atlas Copco Kältetrocknern steckt eine hochkomplexe Technologie, die sich nicht jedem Anwender sofort erschließt. Wer einen Blick hinter die robusten Front- und Seitenverkleidungen wirft, entdeckt eine Vielzahl hochwertiger Bauteile und Steuerungselemente: Egal, ob hocheffizienter Wärmetauscher oder integrierter Wasserabscheider – dank der kompakten Bauweise findet jedes Element seinen perfekten Platz im Drucklufttrockner für Kompressoren. Wie der Atlas Copco FX genau von innen genau aussieht, zeigt die folgende Abbildung:
Sparen mit der Atlas Copco Kältetrocknung: Das sind die Möglichkeiten!
Die Drucklufttrockner von Atlas Copco sind besonders energieeffizient. Sie sind so konstruiert, dass sie nur einen geringen Druckabfall und einen minimalen Energieverbrauch aufweisen. Zusätzlich sorgt der Energiesparmodus im Rahmen der umfassenden Steuerungsoptionen für weitere Kosteneinsparungen. Das ist aber noch nicht alles: Allein der Betrieb eines Kältetrockners spart bares Geld. Der Grund: Befindet sich insgesamt weniger Feuchtigkeit im Druckluftsystem, kann die Lebensdauer von Anlagen und Werkzeugen deutlich erhöht werden. Außerdem schützen geringere Mengen an verunreinigtem Kondensat die Rohrleitungen vor Korrosion und Leckagen. Auch Schäden an Endprodukten können durch die Entfeuchtung auf ein Minimum reduziert werden. Der Effekt: Enorme Einsparungen durch geringere Reparatur- und Ausfallkosten!

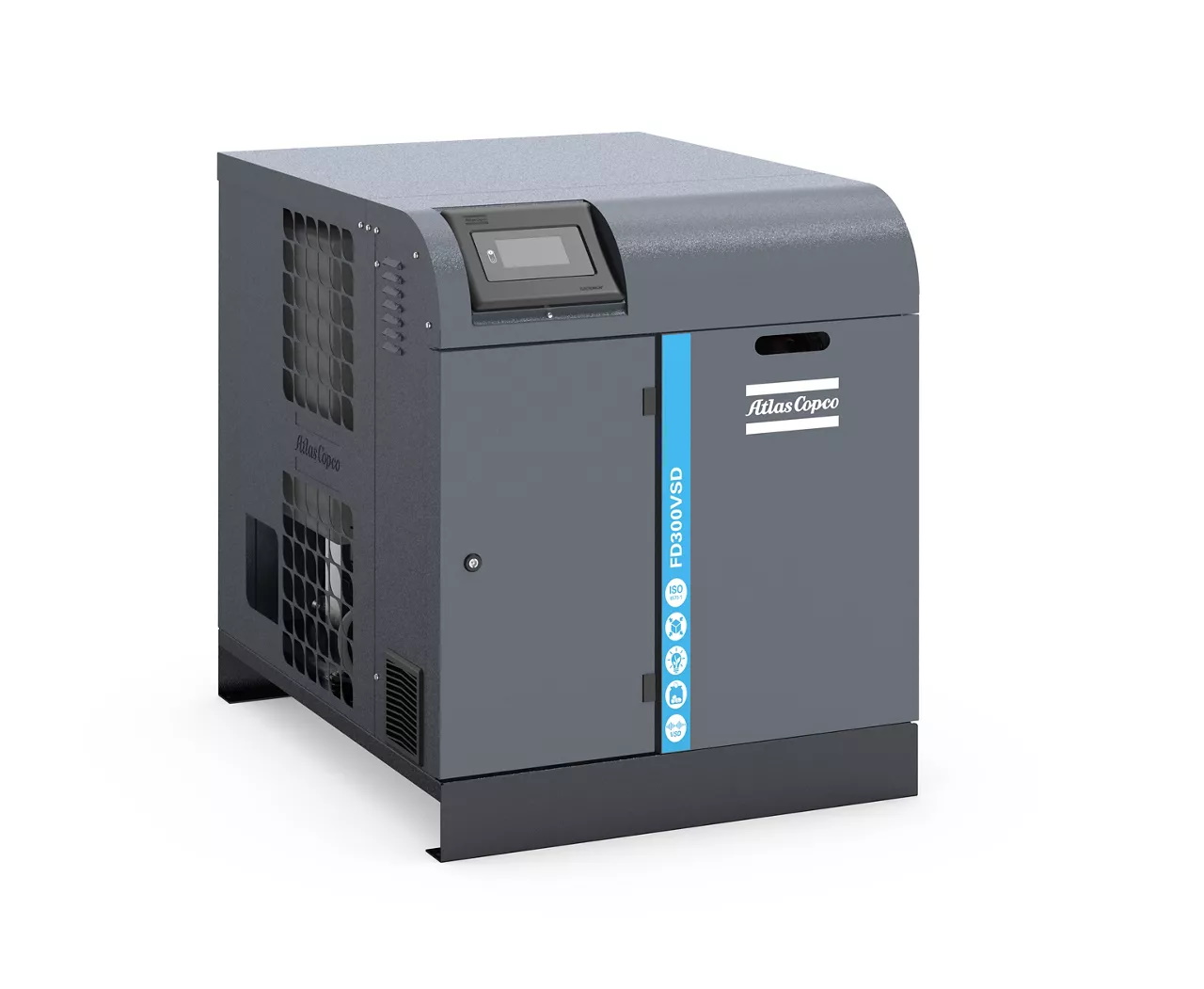

Schon gewusst: Die innovative Baureihe FD-VSD von Atlas Copco ermöglicht zusätzliche Einsparungen durch die variable Drehzahlregelung. Dabei wird der Energieverbrauch des Trockners an den tatsächlichen Bedarf angepasst.
Sie interessieren sich für einen Kältetrockner von Atlas Copco und die vielfältigen Einsparmöglichkeiten? Dann nehmen Sie Kontakt mit unseren Fachberatern auf. Unser Team berät Sie gerne!

Kontaktieren Sie uns
Ihr Fachberater für
Atlas Copco Kältetrockner
Herr Simon Laux
Telefon:
+49 7032 95 69 313
E-Mail:
info@druckluft-fachhandel.de
