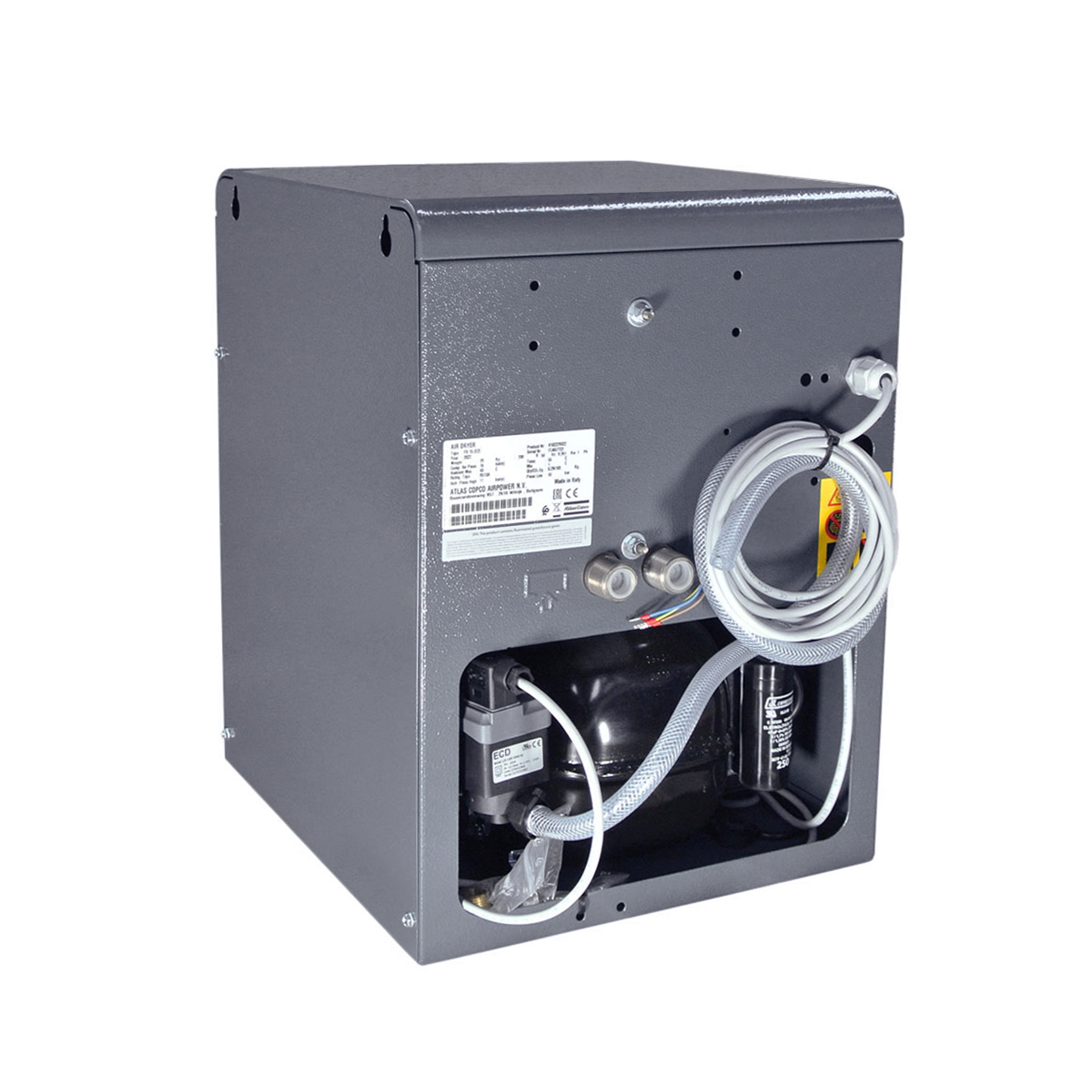

Atlas Copco Kältetrockner FX 5 - 6 l/s - 360 l/min

Atlas Copco Kältetrockner FD 10Kompakte, vollautomatische Drucklufttrocknungsanlage. Technische Daten bei Betriebsbedingungen Volumenstrom, auf 1 bar (abs.) und 20 °C bezogen 10 l/s0,60 m³/minBetriebsüberdruck 7 barDrucklufteintrittstemperatur 35 °CRelative Luftfeuchte bei Eintritt 100 %Umgebungstemperatur 25 °CDrucktaupunkt 3 °CDruckverlust, luftseitig 0,11 barKühlluftstrom 0,06 m³/sLeistungsaufnahme bei 25% 0,11 kWLeistungsaufnahme bei 50% 0,13 kWLeistungsaufnahme bei 75% 0,15 kWMax. Leistungsaufnahme 0,20 kWBetriebsspannung/Frequenz 230 V / 50 Hz Grenzwerte:Betriebsüberdruck, max. 16 barUmgebungstemperatur 50 °CDrucklufteintrittstemperatur, max. 60 °C Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 496 / 377 / 461 mm(bezogen auf die Grundfläche)Netto-Gewicht: 27 kgRohranschlüsse: Druckluft G 3/4elektronisch, niveaugeregeltKondensat autom. Ø 10 mm LieferumfangAnschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,33 kgWasserabscheider mit elektrischem KondensatableiterKältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-VentilTaupunktalarm als Sammelwarnung (potentialfreier Kontakt)Elektronikon – SteuerungMeldesymbol TaupunkttemperaturMeldesymbol Umgebungstemperatur Optional lieferbarSpin-on Filter (DD / PD)WandhalterungIntegrierter Öl – Wassertrennapparat (OSD)IP 54 SteuersatzEs muss sichergestellt werden, dass keine Schmutzpartikel (beispielsweise aus korrodierten Bereichen im Druckluftnetz) in den Trockner gelangen können. Diese Partikel können den Wärmeaustauscher und den Kondensatablass des Trockners beschädigen.Der beschriebene Trockner entspricht der CE-Norm.

Atlas Copco Membrantrockner SD 1N - 10 TSKompakte, vollautomatische, kontinuierlich arbeitende Drucklufttrocknungsanlage mit Spülluftsparfunktion. Referenzbedingungen Ansaugdruck 1 barAnsaugtemperatur 25 °CRelative Feuchte 100 % Technische Daten bei ReferenzbedingungenVolumenstrom bei Betriebsüberdruck 10 bar 2 l/s 0,12 m³/minDrucklufteintrittstemperatur 35 °CRelative Feuchte bei Eintritt 100 %Regenerationsluftstrom bei 10 bar 0,26 l/sDrucktaupunktabsenkung 55 °CDruckverlust, luftseitig 0,08 bar Grenzwerte:Betriebsüberdruck min. 4 barBetriebsüberdruck max. 14 barDrucklufteintrittstemperatur min 1 °CDrucklufteintrittstemperatur max. 66 °C Abmessungen, Gewichte und AnschlüsseAbmessungen (ohne Filter): Länge/Durchmesser 715 / 55 mmNetto-Gewicht (ohne Filter): 1 kgNetto-Gewicht (mit Filter): 3 kgDruckluftanschluss G 3/8 LieferumfangAnschlussbereite Trocknereinheit bestehend aus:1 x Feinfilter DD 10 und 1 x Feinstfilter PD 10 (nicht vorinstalliert)Filteranschlüsse für horizontale TrocknerinstallationKunststoffgehäuse für HohlfaserbündelSpülluftmechanismus mit Sparfunktion (Spülluftstopp)Feuchtigkeitsanzeige Der beschriebene Trockner entspricht der CE-Norm.

BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor. Technische Daten: Volumenstrom 14 l/s Volumenstrom 840 l/min Volumenstrom 0,84 m³/min Drucktaupunkt + 3 °C Differenzdruck 0,25 bar Leistungsaufnahme 0,19 kW Betriebsspannung/Frequenz 230/1/50   Kältemittel R513A   Referenzbedingungen: Betriebsdruck 7 bar Drucklufteintrittstemperatur 35 °C Umgebungstemperatur 25 °C Relative Luftfeuchtigkeit am Eintritt   100 % Grenzwerte: Umgebungstemperatur min. 5 °C Umgebungstemperatur max. 43 °C Eintrittstemperatur min. 5 °C Eintrittstemperatur max. 55 °C Betriebsdruck min. 6 bar Betriebsdruck max. 14 bar Abmessungen, Gewichte und Anschlüsse: Länge/Breite/Höhe   493/350/450 mm Nettogewicht   20 kg Druckluftanschlüsse   3/4 "   Vorteile Anschlussfertige, vollständige Drucklufttrocknungsstation Kompaktes Design Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4 Energieeffizienter Wärmetauscher Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter Drucktaupunktsensor für eine genaue Drucktaupunktmessung Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt Vereinfachte Service Nachhaltige Technologie  Ausstattungsmerkmale und Besonderheiten Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung. Beschreibung - Kältemittel-Separator- Kältemittel-Verdichter- Schalter für maximalen Druck- Druckschalter für Lüftersteuerung- Lüfter- Verflüssiger- Kältemittel-Filter- Expansionsvorrichtung- Heißgas-Bypass- Lufteinlass- Luft-Kältemittel-Wärmetauscher- Luft-Luft-Wärmetauscher- Wasserabscheider- Kondensatableiter- Luftauslass Lieferumfang Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung. Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände. Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler Dixell Steuerung Potentialfreie Kontakt für Störmeldungen Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss) Geschlossener Kältekreislauf: Kältemittelkompressor Luftgekühltem Verflüssiger mit Ventilator Verflüssiger Druckregler Sammelgefäß für Kältemittel Hocheffizienter, 3-Zonen Verdampfer mit interner Separation Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil Heißgas-Bypass-Ventil Zertifizierungen CE

Aussteller - Atlas Copco Kältetrockner FX15 - 14 l/s - 840 l/min Zustand: Sehr gut Technische Daten: Volumenstrom 14 l/s Volumenstrom 840 l/min Volumenstrom 0,84 m³/min Drucktaupunkt + 3 °C Differenzdruck 0,250 bar Leistungsaufnahme 0,190 kW Betriebsspannung/Frequenz 230/1/50   Kältemittel R513A     Referenzbedingungen: Betriebsdruck 7 bar Drucklufteintrittstemperatur 35 °C Umgebungstemperatur 25 °C Relative Luftfeuchtigkeit am Eintritt   100 %   Grenzwerte: Umgebungstemperatur min. 5 °C Umgebungstemperatur max. 43 °C Eintrittstemperatur min. 3 °C Eintrittstemperatur max. 55 °C Betriebsdruck min. 6 bar Betriebsdruck max. 16 bar   Abmessungen, Gewichte und Anschlüsse: Länge/Breite/Höhe   493/350/450 mm Nettogewicht   20 kg Druckluftanschlüsse   3/4 "   Ausstattungsmerkmale und Besonderheiten Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert.Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.   Funktionsprinzip Kältetrocknung bedeutet, dass die Druckluft gekühlt wird, wodurch eine große Menge an Wasser entsteht, das von der Luft getrennt werden muss. Nach dem Abkühlen und Kondensieren wird die Druckluft wieder auf etwa Raumtemperatur erwärmt, so dass sich an der Außenseite des Rohrsystems kein Kondenswasser bildet.Dieser Wärmeaustausch zwischen eingehender und ausgehender Druckluft reduziert gleichzeitig die erforderliche Kühlleistung des Kältemittelkreislaufs.Die Kühlung erfolgt über ein geschlossenes Kältemittelsystem. Eine direkte Kältemitteleinspritzung reagiert sofort auf einen Lastwechsel und ein hochpräzises Heißgas-Bypass-Ventil sorgt für ein konstantes Temperaturverhältnis ohne Vereisungsgefahr und gewährleistet so einen konstanten Drucktaupunkt.Die Trockner verfügen über einen sehr effizienten Wärmetauscher speziell entwickelt um Differenzdrücke auf ein Minimum zu reduzieren. Anfallendes Kondensat wird durch einen niveaugesteuerten Kondensatableiter (Zero-Loss) entfernt.Die digitale Steuerung ermöglicht die Visualisierung des Drucktaupunktes und somit der erzeugten Druckluftqualität. Darüber hinaus ist es möglich, Warnungen und Alarme über einen potentialfreien Kontakt abzugreifen.   Beschreibung 1. Kältemittel-Separator2. Kältemittel-Verdichter3. Schalter für maximalen Druck4. Druckschalter für Lüftersteuerung5. Lüfter6. Verflüssiger7. Kältemittel-Filter8. Expansionsvorrichtung9. Heißgas-Bypass10 Lufteinlass11. Luft-Kältemittel-Wärmetauscher12. Luft-Luft-Wärmetauscher13. Wasserabscheider14. Kondensatableiter15. Luftauslass   Druckluft-Kreislauf: Heiße, gesättigte Luft tritt in den Trockner ein und wird durch die Abluft über einen Luft-Luft-Wärmetauscher teilweise abgekühlt. Die Reduzierung der Temperatur der Zuluft verringert die Belastung des Kältemittelkreislaufs. Der Luft-Kältemittel-Wärmetauscher überträgt die Wärme der Druckluft auf das kalte Kältemittel und zwingt den Wasserdampf in der Druckluft zur Kondensation. Diese Kondensate werden im Wasserabscheider gesammelt und mittels eines elektronischen Kondensatableiter abgeschieden. Am Luftauslass wird die abgekühlte Druckluft wieder erwärmt, um eine Kondensation in den Rohrleitungen zu verhindern   Kältemittel-Kreislauf: Dies ist ein geschlossener Kreislauf, in dem sich das Kältemittel befindet. Der Kältemittelkompressor bringt das gasförmige Kältemittel auf hohen Druck und hohe Temperatur. Um sicherzustellen, dass nur gasförmiges Kältemittel in den Verdichter gelangt, wird vor dem Verdichter ein Kältemittelseparator installiert. Der Verflüssiger kühlt das Kältemittel leicht so dass es vom gasförmigen in den flüssigen Zustand übergeht. Die Expansionsvorrichtung reduziert den Druck des Kältemittels, wodurch seine Temperatur gesenkt und seine Kühlleistung stark erhöht wird. Zum Schutz vor schädlichen Partikeln ist ein Kältemittelfilter vorgesehen. Ein Heißgas-Bypass-Ventil wird auch verwendet, um einen stabilen Drucktaupunkt zu gewährleisten und das Einfrieren des Kondensats zu verhindern.   Lieferumfang Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung. Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände. Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler Dixell Steuerung Potentialfreie Kontakt für Störmeldungen Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss) Geschlossener Kältekreislauf: Kältemittelkompressor Luftgekühltem Verflüssiger mit Ventilator Verflüssiger Druckregler Sammelgefäß für Kältemittel Hocheffizienter, 3-Zonen Verdampfer mit interner Separation Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil Heißgas-Bypass-Ventil   Zertifizierungen CE   Vorteile Anschlussfertige, vollständige Drucklufttrocknungsstation Kompaktes Design Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4 Energieeffizienter Wärmetauscher Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter Drucktaupunktsensor für eine genaue Drucktaupunktmessung Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt Vereinfachte Service Nachhaltige Technologie

Atlas Copco Kolbenkompressor LT 10 – 15 auf 270 Liter BehälterÖlgeschmierter Kolbenkompressor, zweizylindrig, zweistufig verdichtend, luftgekühlt.Auf 270 Liter Behälter aufgebaut. Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 15,0 bar 11,7 l/s 0,70 m3/min12,0 bar 11,7 l/s 0,70 m3/min7,0 bar 12,0 l/s 0,72 m3/minLeistungsbedarfbei Betriebsüberdruck 15,0 bar 8,67 kW12,0 bar 8,11 kW7,0 bar 7,04 kWÖlfüllmenge 1,4 lSchalldruckpegel,gemessen nach ISO 2151 81 dB(A) Grenzwerte: Betriebsüberdruck, 1 bis 15 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C  Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 132 MNennleistung / Nenndrehzahl 7,5 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1852 / 606 / 1162 mmNetto-Gewicht: 201 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels Spritzstift270 Liter DruckluftbehälterVereinfachte DruckluftaustrittsleitungDie beschriebene Kompressoranlage entspricht der CE-Norm

Atlas Copco Kondensatableiter EWD 50Kompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter. Technische DatenVolumenstrom max. 50 l/s3,0 m³/minBetriebsüberdruck 16 barBetriebstemperatur min. 1 °CBetriebstemperatur max. 60 °CSteuerspannung 230 V /50 HzSchutzart IP 65 Abmessungen, Gewichte und AnschlüsseAbmessungen: Länge / Höhe 171 / 115 mmNetto-Gewicht: 0,7 kgMaterial – Gehäuse Alu-GussRohranschlüsse: Kondensatzulauf 1 x G 1/2Kondensatablauf automatisch Innen Ø 10 mm LieferumfangSteuerungselektronikAlarmrelais inklusive TestfunktionMagnetmembranventil mit Ventilsitz aus V2AIntegriertes Netzteil
