25
%

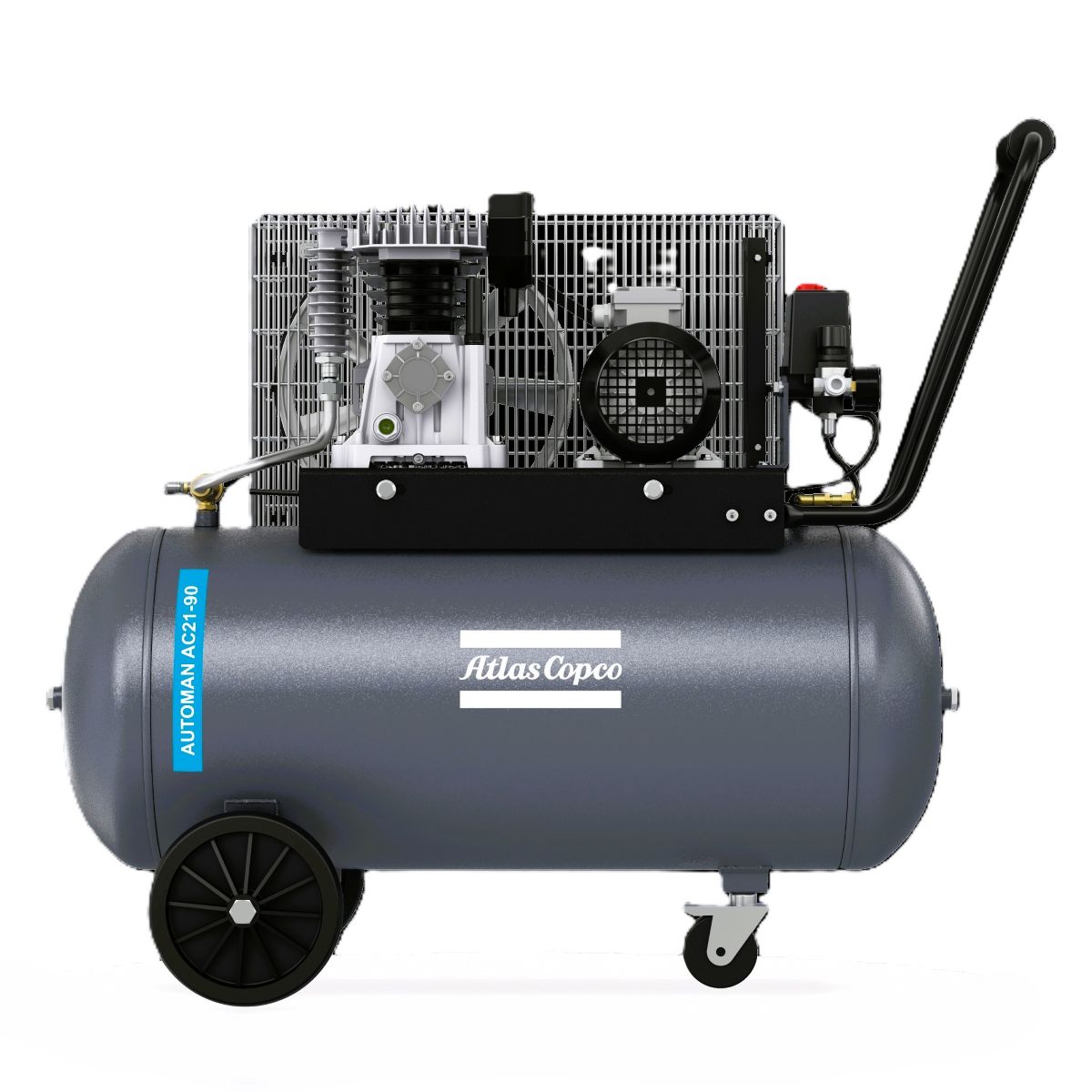

Atlas Copco Kolbenkompressor Automan AC21-10 E 90 M
Atlas Copco Automan Kolbenkompressor AC 21-10E 90MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, einstufig verdichtend, luftgekühlt, montiert auf Behälter, fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 255 l/minVolumenstrom* 184 l/minSchalldruckpegel** 89,1 dB(A) Elektrische DatenMotorfabrikat 80 MECNennleistung 1,5 kWNenndrehzahl 1.050 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 970 / 485 / 890 mmNetto-Gewicht 63 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (90 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC100 FF-11 bar TM 500 D inkl. Kältetrockner und Behälter 500 L
Atlas Copco Automan Kolbenkompressor AC 100-11 G 500 T S FFVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 1020 l/minVolumenstrom* 666 l/minSchalldruckpegel** 66 dB(A) Elektrische DatenMotorfabrikat NS59Nennleistung 7,5 kWNenndrehzahl 810 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 767 / 1596 mmNetto-Gewicht 411 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelSchallhaubeTrockner Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC40-11 E 90 T
Atlas Copco Automan Kolbenkompressor AC 40-11E 90TVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 462 l/minVolumenstrom* 343 l/minSchalldruckpegel** 82 dB(A) Elektrische DatenMotorfabrikat 100 MECNennleistung 3 kWNenndrehzahl 1.400 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 970 / 485 / 890 mmNetto-Gewicht 71 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (90 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor LT 10 - 20 bar TM270 inkl. Behälter 270 L
Atlas Copco Kolbenkompressor, Typ LT10 – 20E/ 270 Kolbenkompressoraggregat, zweizylindrig, zweistufig verdichtend, ölgeschmiert, luftgekühlt, montiert auf Behälter Referenzbedingungen Ansaugdruckbar(a)1 relative Feuchte%0 Ansaugtemperatur°C20 Grenzwerte und Toleranzen Maximum Betriebsüberdruckbar(g)20 Maximum Umgebungstemperatur°C40 Minimum Umgebungstemperatur°C0 Maximum Kühllufttemperatur°C40 Minimum Kühllufttemperatur°C0 Technische Daten (1) bei 15bar(e)20 bar(e) Nutzbarer Volumenstrom * l/s9,39,1 m³/min0,560,55 m³/h33,4832,76 Maximum Wellenleistungsaufnahme (1)kW5,495,97 Technische Daten ([1]) allgemein Druckluft-Austrittstemperatur am Kompressorausgang°C64 Schalldruckpegel**dB(A)81 Ölfüllmengel1,4 Elektrische Daten Motor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse F NennleistungkW7,5 Nenndrehzahlmin-11.500 SpannungV400 FrequenzHz50 Effizienzklasse IE 2 Abmessung und Gewicht Längemm1915 Breitemm606 Höhemm1162 Gewichtkg223 Anschlüsse Druckluft/ Kondensat G ½”/ ¼“ LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanschtEntlastungsventil, Stern-Dreieckschalter mit Betriebsstundenzähler, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiert Das beschriebene Kompressoraggregat entspricht der CE-Norm [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
25
%
Atlas Copco Kolbenkompressor LT 15 - 20 bar TM250 inkl. Behälter 270 L
Atlas Copco Kolbenkompressor, Typ LT15 – 20E/ 270 Kolbenkompressoraggregat, zweizylindrig, zweistufig verdichtend, ölgeschmiert, luftgekühlt, montiert auf Behälter Referenzbedingungen Ansaugdruckbar(a)1 relative Feuchte%0 Ansaugtemperatur°C20 Grenzwerte und Toleranzen Maximum Betriebsüberdruckbar(g)20 Maximum Umgebungstemperatur°C40 Minimum Umgebungstemperatur°C0 Maximum Kühllufttemperatur°C40 Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 15bar(e)20 bar(e) Nutzbarer Volumenstrom * l/s15,5015,20 m³/min0,930,91 m³/h55,8054,72 Maximum Wellenleistungsaufnahme (1)kW8,939,76 Technische Daten (1) allgemein Druckluft-Austrittstemperatur am Kompressorausgang°C76 Schalldruckpegel**dB(A)86 Ölfüllmengel5,4 Elektrische Daten Motor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse F VkW11 Nenndrehzahlmin-11.500 SpannungV400 FrequenzHz50 Effizienzklasse IE 2 Abmessung und Gewicht Längemm1540 Breitemm682 Höhemm1263 Gewichtkg253 Anschlüsse Druckluft/ Kondensat G ½”/ ¼“ LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanschtEntlastungsventil, Stern-Dreieckschalter mit Betriebsstundenzähler, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiert Das beschriebene Kompressoraggregat entspricht der CE-Norm [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
25
%
Atlas Copco Kolbenkompressor Automan AC21-10 E 27 M
Atlas Copco Automan Kolbenkompressor AC 21-10E 27MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, einstufig verdichtend, luftgekühlt, montiert auf Behälter, fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 200 l/minVolumenstrom* 130 l/minSchalldruckpegel** 89,1 dB(A) Elektrische DatenMotorfabrikat 80 MECNennleistung 1,5 kWNenndrehzahl 1.075 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 805 / 355 / 630 mmNetto-Gewicht 45 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (27 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AF25-10 E 50 M
Atlas Copco Automan Kolbenkompressor AF 25-10E 50MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einzylindrig, einstufig verdichtend, luftgekühlt, direktangetrieben, montiert auf Behälter und fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °C relative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 270 l/minVolumenstrom* 122 l/minSchalldruckpegel** 73 dB(A) Elektrische DatenMotorfabrikat MECNennleistung 1,85 kWNenndrehzahl 2.850 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 940 / 320 / 700 mmNetto-Gewicht 36 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (50 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind direkt geflanscht.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC55-15 G 300 T
Atlas Copco Automan Kolbenkompressor AC 55-15 G 300TVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 15 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 15 bar (e)Ansaugleistung 522 l/minVolumenstrom* 316 l/minSchalldruckpegel** 79 dB(A) Elektrische DatenMotorfabrikat 112 MECNennleistung 4 kWNenndrehzahl 800 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1640 / 500 / 1195 mmNetto-Gewicht 185 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (300 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor LE 2 - 10 bar TM inkl. Behälter 90 L
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Ölfüllmenge
0,8
l
Schalldruckpegel, gemessen nach ISO 2151
78
dB(A)
Behältervolumen
90
l
Grenzwerte:
Betriebsüberdruck
1 bis 10
bar
Ansaugtemperatur
0 bis 40
°C
Kühllufttemperatur
0 bis 40
°C
Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang C:
bei Betriebsüberdruck
10,0
bar
2,3
l/s
0,14
m3/min
bei Betriebsüberdruck
7,0
bar
3,29
l/s
0,20
m3/min
bei Betriebsüberdruck
4,0
bar
5,76
l/s
0,35
m3/min
Leistungsbedarf bei Betriebsüberdruck
10,0
bar
2,42
kW
Leistungsbedarf bei Betriebsüberdruck
7,0
bar
2,05
kW
Leistungsbedarf bei Betriebsüberdruck
4,0
bar
1,91
kW
Daten des Elektromotors: Flansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55, Isolationsklasse F. Fabrikat Leroy Somer LS 100 L1 PC-4p
Nennleistung / Nenndrehzahl
1,5 kW /1500 min-1
Spannung / Frequenz
400 V / 50 Hz
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
982 / 504 / 980
mm
Netto-Gewicht
85
kg
Druckluftanschluss
G 1/2
Durch die direkte Koppelung des Kompressorblocks mit dem Motor und der Verwendung von Leichtbauwerkstoffen erreichen wir hervorragende Kühleigenschaften. Die Baureihe LE/LT ist ideal für beengte Verhältnisse. Sie ist wahlweise als eigenständige Lösung nutzbar, kann aber auch leicht in OEM/-Erstausrüster-Produkte integriert werden.
25
%
Atlas Copco Kolbenkompressor Automan AF25-10 E 10 M
Atlas Copco Automan Kolbenkompressor AF 25-10E 10MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einzylindrig, einstufig verdichtend, luftgekühlt, direktangetrieben, montiert auf Behälter und fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °C relative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 250 l/minVolumenstrom* 122 l/minSchalldruckpegel** 73 dB(A) Elektrische DatenMotorfabrikat MECNennleistung 1,85 kWNenndrehzahl 2.850 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 420 / 330 / 635 mmNetto-Gewicht 24 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (10 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind direkt geflanscht.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor LT 10 - 15 bar TM250 inkl. Behälter 270 L
Atlas Copco Kolbenkompressor LT 10 – 15 auf 270 Liter BehälterÖlgeschmierter Kolbenkompressor, zweizylindrig, zweistufig verdichtend, luftgekühlt.Auf 270 Liter Behälter aufgebaut. Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 15,0 bar 11,7 l/s 0,70 m3/min12,0 bar 11,7 l/s 0,70 m3/min7,0 bar 12,0 l/s 0,72 m3/minLeistungsbedarfbei Betriebsüberdruck 15,0 bar 8,67 kW12,0 bar 8,11 kW7,0 bar 7,04 kWÖlfüllmenge 1,4 lSchalldruckpegel,gemessen nach ISO 2151 81 dB(A) Grenzwerte: Betriebsüberdruck, 1 bis 15 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 132 MNennleistung / Nenndrehzahl 7,5 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1852 / 606 / 1162 mmNetto-Gewicht: 201 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels Spritzstift270 Liter DruckluftbehälterVereinfachte DruckluftaustrittsleitungDie beschriebene Kompressoranlage entspricht der CE-Norm
25
%
Atlas Copco Kolbenkompressor Automan AC100-11 G 500 YD
Atlas Copco Automan Kolbenkompressor AC 100-11E 500TS
Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter
Referenzbedingungen
Ansaugdruck abs. 1 bar
Ansaugtemperatur 20 °C
relative Feuchte 0 %
Grenzwerte und Toleranzen
Betriebsüberdruck 1 bis 11 bar
Ansaugtemperatur 5 bis 40 °C
Kühllufttemperatur 0 bis 40 °C
Technische Daten
max. Betriebsüberdruck 11 bar (e)
Ansaugleistung 1003 l/min
Volumenstrom* 772 l/min
Schalldruckpegel** 78 dB(A)
Elektrische Daten
Motorfabrikat 132 MEC
Nennleistung 7,5 kW
Nenndrehzahl 900 min-1
Spannung 400 V
Frequenz 50 Hz
Abmessungen, Gewichte und Anschlüsse
Abmessungen Länge/Breite/Höhe 1940 / 600 / 1375 mm
Netto-Gewicht 220 kg
Druckluftanschluss G 1/2
Lieferumfang
Kompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).
Kompressor und Elektro-Motor sind keilriemengetrieben.
Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.
Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.
elektrisches Anschlusskabel
Stern-Dreieckschalter (lose Lieferung)
Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.
Die beschriebene Kompressoranlage entspricht der CE-Norm.
*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2
**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AH10-10 E 6 M
Atlas Copco Automan Kolbenkompressor AH 10-10E 6MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einzylindrig, einstufig verdichtend, luftgekühlt, ölfrei, montiert auf Behälter, tragbar und schallgedämpft ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °C relative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10,0 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 108 l/minVolumenstrom* 60 l/minSchalldruckpegel** 68 dB(A) Elektrische DatenMotorfabrikat MECNennleistung 0,75 kWNenndrehzahl 1.450 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 420 / 300 / 430 mmNetto-Gewicht 19 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (6 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind direkt geflanscht.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC55-15 G 270 TV
Atlas Copco Automan Kolbenkompressor AC 55-15T 270T VVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf vertikalem Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °C relative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 15 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 15 bar (e)Ansaugleistung 487 l/minVolumenstrom* 316 l/minSchalldruckpegel** 79 dB(A) Elektrische DatenMotorfabrikat 112 MECNennleistung 4 kWNenndrehzahl 800 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 835 / 600 / 1950 mmNetto-Gewicht 180 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf vertikalem Behälter (270 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC75-11 bar SIL TM500 Y 400/3 inkl. Behälter 500 L
Atlas Copco Automan Kolbenkompressor AC 75E500YD 11B S Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 750 l/minVolumenstrom* 444 l/minSchalldruckpegel** 68 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 5 kWNenndrehzahl 1040 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 741 / 1593 mmNetto-Gewicht 361 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)Schallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC55-11 bar SIL TM270 Y 400/3 inkl. Behälter 270 L
Atlas Copco Automan Kolbenkompressor AC 55E270YD 11B SVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 660 l/minVolumenstrom* 408 l/minSchalldruckpegel** 65 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 4 kWNenndrehzahl 1010 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1517 / 741 / 1487 mmNetto-Gewicht 224 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)Schallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC21-10 E 50 M
Atlas Copco Automan Kolbenkompressor AC 21-10E 50MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, einstufig verdichtend, luftgekühlt, montiert auf Behälter, fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 200 l/minVolumenstrom* 130 l/minSchalldruckpegel** 89,1 dB(A) Elektrische DatenMotorfabrikat 80 MECNennleistung 1,5 kWNenndrehzahl 1.075 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 840 / 395 / 710 mmNetto-Gewicht 54 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (50 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC55-11 G 270 T
Atlas Copco Automan Kolbenkompressor AC 55-11G 270TVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 653 l/minVolumenstrom* 412 l/minSchalldruckpegel** 79,6 dB(A) Elektrische DatenMotorfabrikat 112 MECNennleistung 4 kWNenndrehzahl 1000 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1490 / 500 / 1190 mmNetto-Gewicht 124 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AF25-10 E 90 M
Atlas Copco Automan Kolbenkompressor AF 25-10E 90MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einzylindrig, einstufig verdichtend, luftgekühlt, direktangetrieben, montiert auf Behälter und fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 250 l/minVolumenstrom* 122 l/minSchalldruckpegel** 73 dB(A) Elektrische DatenMotorfabrikat MECNennleistung 1,85 kWNenndrehzahl 2.850 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1000 / 400 / 850 mmNetto-Gewicht 62 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (90 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind direkt geflanscht.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC100-11 G BM YD S
Atlas Copco Automan Kolbenkompressor AC 100EBMYD 11B S Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 1020 l/minVolumenstrom* 666 l/minSchalldruckpegel** 66 dB(A) Elektrische DatenMotorfabrikat NS59Nennleistung 7,5 kWNenndrehzahl 810 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1000 / 741 / 955 mmNetto-Gewicht 254 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplungelektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)Schallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%

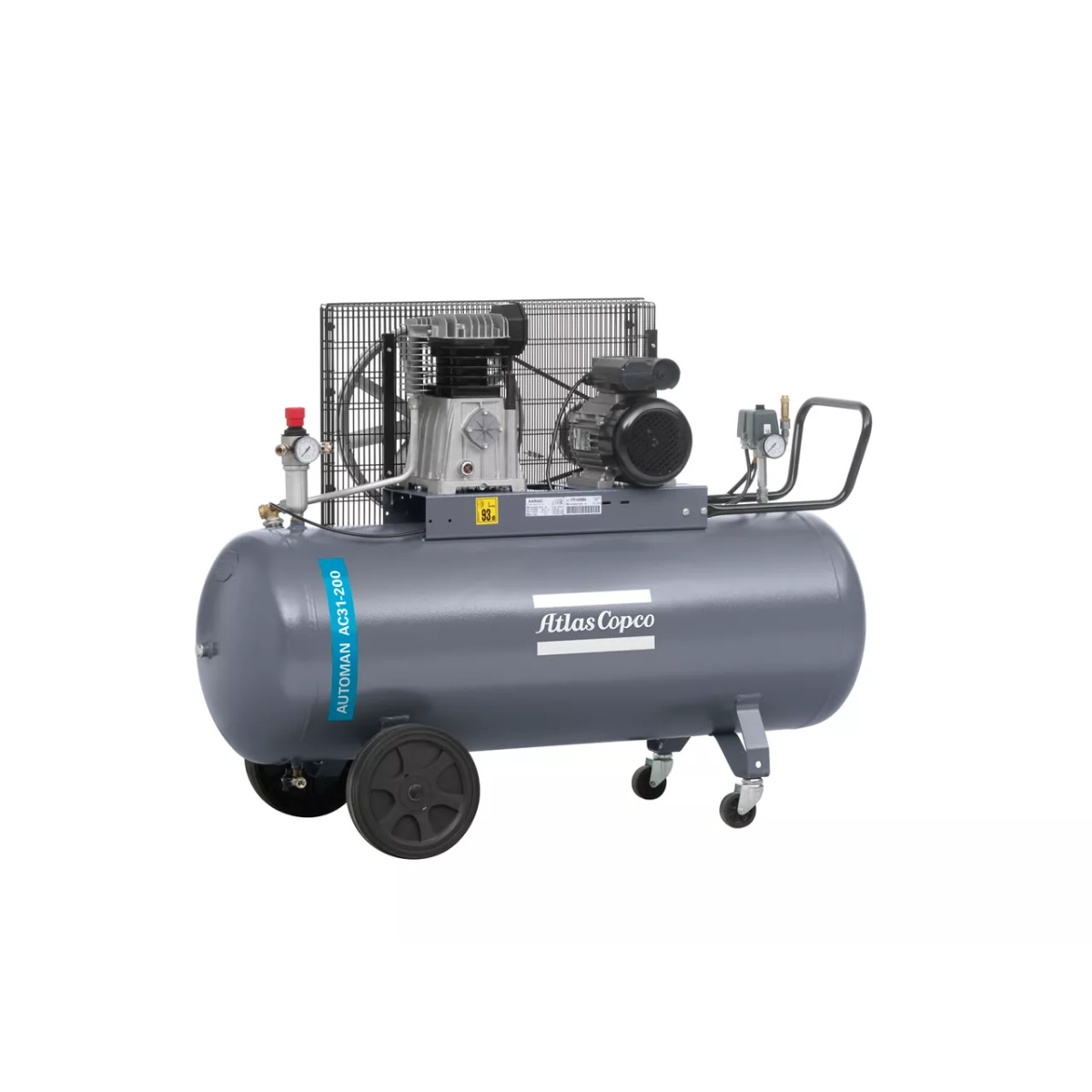

Atlas Copco Kolbenkompressor Automan AC31-10 E 200 M
Atlas Copco Automan Kolbenkompressor AC 31-10E 200MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, einstufig verdichtend, luftgekühlt, montiert auf Behälter, fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 355 l/minVolumenstrom* 190 l/minSchalldruckpegel** 89,1 dB(A) Elektrische DatenMotorfabrikat 90 MECNennleistung 2,2 kWNenndrehzahl 1.050 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1400 / 560 / 990 mmNetto-Gewicht 100 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (200 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug and Play Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Atlas Copco Kolbenkompressor LT 20 - 20 bar TM inkl. Behälter 270 L
Atlas Copco Kolbenkompressor, Typ LT20 – 20E/ 270
Kolbenkompressoraggregat, zweizylindrig, zweistufig verdichtend, ölgeschmiert, luftgekühlt, montiert auf Behälter
Referenzbedingungen
Ansaugdruck
bar(a)
1
relative Feuchte
%
0
Ansaugtemperatur
°C
20
Grenzwerte und Toleranzen
Maximum Betriebsüberdruck
bar(g)
20
Maximum Umgebungstemperatur
°C
40
Minimum Umgebungstemperatur
°C
0
Maximum Kühllufttemperatur
°C
40
Minimum Kühllufttemperatur
°C
0
Technische Daten (1) bei
15bar(e)
20 bar(e)
Nutzbarer Volumenstrom *
l/s
18,4
18,0
m³/min
1,10
1,08
m³/h
66,24
64,80
Maximum Wellenleistungsaufnahme (1)
kW
11,50
12,20
Technische Daten ([1]) allgemein
Druckluft-Austrittstemperatur am Kompressorausgang
°C
90
Schalldruckpegel**
dB(A)
86
Ölfüllmenge
l
5,4
Elektrische Daten
Motor Fabrikat Leroy Somer,
Schutzart IP 55
Isolationsklasse F
Nennleistung
kW
15
Nenndrehzahl
min-1
1.500
Spannung
V
400
Frequenz
Hz
50
Effizienzklasse
IE 2
Abmessung und Gewicht
Länge
mm
1915
Breite
mm
790
Höhe
mm
1218
Gewicht
kg
225
Anschlüsse
Druckluft/ Kondensat
G ½”/ ¼“
Lieferumfang
Kompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose Aufstellung
Kompressor und Elektro-Motor sind direkt angeflanscht
Entlastungsventil, Stern-Dreieckschalter mit Betriebsstundenzähler, Druckschalter, Sicherheitsventil, Manometer sind integriert
Kondensatablass und Kugelventil sind am Behälter montiert
Das beschriebene Kompressoraggregat entspricht der CE-Norm
[1] Referenzbedingungen nach ISO 1217, Anhang C.
* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.
** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
25
%
Atlas Copco Kolbenkompressor Automan AC55 FF-11 bar TM 500 Y inkl. Kältetrockner und Behälter 500 L
Atlas Copco Automan Kolbenkompressor AC 55E500YD 11B S DRYVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 660 l/minVolumenstrom* 408 l/minSchalldruckpegel** 65 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 4 kWNenndrehzahl 1010 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 767 / 1596 mmNetto-Gewicht 269 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)SchallhaubeTrockner Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC55-11 G BM T S
Atlas Copco Automan Kolbenkompressor AC 55EBM 11B SVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 660 l/minVolumenstrom* 408 l/minSchalldruckpegel** 65 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 4 kWNenndrehzahl 1010 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1000 / 741 / 955 mmNetto-Gewicht 153 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplungelektrisches AnschlusskabelSchallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Der Atlas Copco Kolbenkompressor: Bewährte Zuverlässigkeit von Anfang an!
Seit der Markteinführung des ersten Atlas Copco Kolbenkompressors im Jahre 1904 hat sich viel getan: Die erfolgversprechende Technologie der Kolbenverdichtung wurde intensiv weiterentwickelt und auf die vielfältigen Anforderungen der Anwender ausgerichtet. Heute können Kunden aus einem breit gefächerten Sortiment an Atlas Copco Kolbenkompressoren wählen und für jede erdenkliche Druckluftanwendung den passenden Kompressor finden. Erhältlich sind neben bedienungsfreundlichen Kleinkompressoren für Handwerksbetrieb und Werkstatt auch leistungsstarke Kolben für anspruchsvolle Industrieanwendungen. Mit dieser nutzerorientierten Ausrichtung konnte sich der Hersteller einen Platz im umkämpften Markt der Kolbenkompressoren sichern. Dank zahlreicher innovativer Produktentwicklungen, die mit höchster Zuverlässigkeit und Effizienz punkten, sind heute viele Kunden von den Atlas Copco Kolbenkompressoren überzeugt. Egal, ob Anwender mobile oder stationäre Verdichter benötigen – mit den verschiedenen Baureihen ist Atlas Copco bestens aufgestellt. Während die Automan-Baureihe AH, AF und AC mobile Kompressoren für den flexiblen Einsatz bietet, steht die robuste und leistungsfähige LE/LT-Baureihe für stationäre Druckluftlösungen für höchste Ansprüche.
Atlas Copco mobilen Kolbenkompressoren
Atlas Copco stationären Kolbenkompressoren
Funktionsweise eines Atlas Copco Kolbenkompressors
Die Kolbenkompressoren von Atlas Copco erzeugen Druckluft nach dem Prinzip der Verdrängungsverdichtung und lassen sich in die Produktfamilie der Verdichter eingruppieren. Man bezeichnet die Maschinen auch als Hubkolbenkompressoren oder Kolbenverdichter. Das Prinzip der Verdichtung ist einfach erklärt: Während des Verdichtungsprozesses bewegt sich ein Kolben im Zylinder auf und ab und saugt Umgebungsluft an. Durch diese Ansaug- und Pressbewegung wird das Volumen der Luft im Zylinder reduziert. Was dabei entsteht, ist komprimierte Luft, also Druckluft, die daraufhin als Energieträger für viele Anwendungen genutzt werden kann. Dabei ist die einfache Funktionsweise und leichte Bedienbarkeit nicht das Einzige, was Anwender an den Atlas Copco Kolbenverdichtern schätzen: Die Geräte sind auch für ihre hohe Zuverlässigkeit und Langlebigkeit bekannt und lassen sich gerade im Einstiegsbereich mit einem kleineren Budget erwerben. Immer da, wo der gelegentliche und flexible Einsatz im Vordergrund steht, ist ein Atlas Copco Kolbenkompressor optimal eingesetzt. Wählbar sind bei Atlas Copco je nach Anforderung ölfreie oder ölgeschmierte Modelle mit verschiedenen Leistungsstufen, Behältergrößen und weiteren Optionen.
Vorteile von Atlas Copco Kolbenverdichtern
Die Atlas Copco Kolbenkompressoren zählen heute zu der am meisten nachgefragten Kompressorenart des Qualitätsherstellers. Kein Wunder, denn seit Markteinführung des allerersten Atlas Copco Kolbenkompressors, wurde die Kompressortechnologie der Kolbenverdichter stetig optimiert, Bedienbarkeit und Design an Kundenwünsche angepasst sowie Preisvorteile im Bereich der Produktionskosten erzielt. So können die beliebten Verdichter heute nicht nur zu besonders günstigen Einstiegspreisen angeboten werden, sie punkten darüber hinaus auch mit einer überragenden Leistung und höchster Zuverlässigkeit. Aufgrund ihrer vielfältigen Einsatzmöglichkeiten und Vorteile prägen die Atlas Copco Kolbenverdichter heute das Erscheinungsbild vieler Baustellen, Werkstätten und Produktionshallen. Die überzeugendsten Vorteile auf einen Blick:
- Leistungsfähig: für professionelle Anwendungen entwickelt
- Zuverlässig: bewährte Langlebigkeit dank robuster Bauteile
- Flexibel: ideal bei Lastspitzen und für den gelegentlichen Einsatz
- Mobil: zahlreiche fahrbare und tragbare Modelle der Serie Automan verfügbar
- Vielseitig: für jede Anwendung bietet Atlas Copco den richtigen Kompressor
- Platzsparend: kompakte Maße ermöglichen den variablen Einsatz
- Ausdifferenziert: in unterschiedlichen Leistungsstufen und Größen erhältlich
- Spezialisiert: für sensible Bereiche auch ölfreie Modelle verfügbar
- Preiswert: attraktive Preisgestaltung vor allem im Bereich der mobilen Einstiegsgeräte
Schon gewusst? Ein Kolbenkompressor ist kein Dauerläufer, es sei denn, er ist speziell für einen Arbeitszyklus von 100 % ausgelegt, wie beispielsweise die ölfreien Kolbenkompressoren der Baureihe LZ.
Vielseitigkeit kennt keine Grenzen: Die Atlas Copco Kolbenkompressoren
Das Sortiment an ölfreien oder ölgeschmierten, mobilen oder stationären Atlas Copco Kolbenkompressoren ist riesig: Für jede Anforderung finden Anwender die passende Druckluftlösung. Die Bandbreite der angebotenen Kompressoren umfasst dabei Geräte für den kleinen Einsatz in der Werkstatt bis hin zur anspruchsvollen Anwendung im Industriebetrieb. Hier die wichtigsten Atlas Copco Serien auf einen Blick:

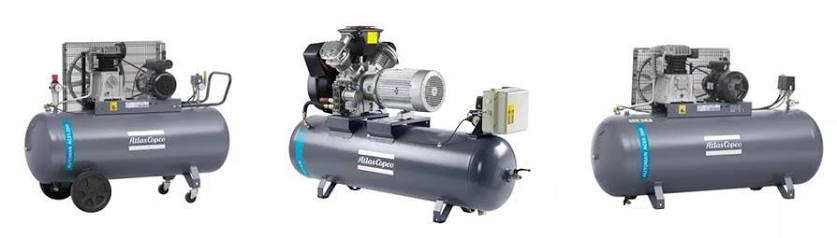

Serie Atlas Copco Automan: mobil und stationär
Ölfrei oder ölgeschmiert mit einfacher Bedienung und platzsparenden Maßen.
Der Atlas Copco Kolbenkompressor Automan ist in vielen mobilen Varianten verfügbar.
- Baureihe Automan AH: Leistung 0,75 - 1,5 kW (8 bar)
- Baureihe Automan AF: Leistung 1,85 - 2,2 kW (10 bar)
- Baureihe Automan AC: Leistung 1,5 - 7,5 kW (10, 11, 14, 15 bar)
Serie Atlas Copco Baureihe LE/LT: stationär
Ölgeschmiert mit hoher Leistung bei geringen Betriebskosten.
Der stationäre Atlas Copco Kolbenverdichter LE/LT bietet einen platzsparenden Aufbau.
- Baureihe LE: Leistung 1,5 - 15 kW (10 bar)
- Baureihe LT: Leistung 1,5 - 15 kW (15, 20, 30 bar)
Serie Atlas Copco LFx/LF: stationär mit mobilen Optionen
Ölfrei verdichtend mit zuverlässigem, wartungsarmem Betrieb.
Der stationäre Atlas Copco Kolbenkompressor LFx/LF punktet mit niedrigen Betriebskosten.
- Baureihe Atlas Copco LFx: Leistung 0,55 - 1,5 kW (10 bar)
- Baureihe Atlas Copco LF: Leistung 1,5 - 7,5 kW (10 bar)
Serie Atlas Copco LZ: stationär
Ölfrei verdichtend mit moderner Steuerung und geringem Schallpegel.
Der stationäre Atlas Copco Kolbenkompressor LZ ist für den Dauerbetrieb ausgelegt.
- Atlas Copco LZ: Leistung 5,5 - 15 kW (10 bar)
Atlas Copco Kolbenkompressoren: So einfach liest sich die Produktbezeichnung!
Ein Kolbenkompressor ist vor allem für den gelegentlichen Einsatz ausgelegt. Daher werden in diesem Bereich auch überwiegend günstige mobile Geräte nachgefragt, die einfach in der Handhabung sind und einen wartungsarmen Betrieb versprechen. Für den Einstiegsbereich ist die Atlas Copco Automan Serie ideal – sie bietet in jedem Preisbereich eine riesige Auswahl an Verdichtern in fein unterteilten Leistungsklassen und Ausführungen. Die Vielzahl an Modellen hat der Hersteller in klar abgegrenzte Unterserien gegliedert und mit spezifischen Produktbezeichnungen versehen. Wer die Typologie der Atlas Copco Automan-Reihe verstehen will, muss keineswegs Fachmann sein: Anhand des folgenden Beispiels ist die Typbezeichnung schnell entschlüsselt!
Serie Atlas Copco Automan: Praktische Details mit großem Effekt!
Wer einen Atlas Copco Kolbenkompressor kaufen will, sucht neben der bewährten Zuverlässigkeit seines Wunschgeräts oftmals auch clevere technische Details, die die Handhabung erleichtern und den täglichen Betrieb absichern. Hier überzeugt vor allem die Serie Automan, die mit einer Reihe von kleinen praktischen Ausstattungsmerkmalen große Wirkung erzielt. Welche Highlights das sind, haben wir Ihnen hier beispielhaft zusammengestellt:
Behälter: Natürlich pulverbeschichtet
Die Behälter der AH-Serie sind mit einer speziellen Beschichtung versehen. Das bietet einen sicheren Korrosionsschutz und verhindert Beschädigungen durch äußere Einwirkungen.
Ansaugfilter: Nur mit Höchstleitung
Die AH-Serie der Atlas Copco Kolbenverdichter verfügt über einen Hochleistungs-Lufteinlassfilter. Das ermöglicht auch in einem staubigen Umfeld einen zuverlässigen Betrieb.
Betrieb: Immer wartungsarm
Die Konstruktion der Atlas Copco Automan Kompressoren ist so ausgelegt, dass in der Regel ein wartungsarmer Betrieb möglich ist. Für eine lange Lebensdauer sorgt das Automan-Öl.
Druckschalter: Vom Qualitätshersteller
Die Atlas Copco Kolbenverdichter der Serie AH, AF und AC überzeugen durch Qualität: In der Serienausstattung enthalten ist ein hochwertiger Condor Qualitätsdruckschalter.
Anlaufschaltung: Mit Sterndreieck
Für Atlas Kolbenkompressoren der Serie AC, die mit größeren Drehstrommotoren ausgestattet sind, ist ein Stern-Dreieck-Schalter integriert: Das vermeidet Stromspitzen.
Behälter: Vertikale Alternative
Die Baureihe AC bietet Anwendern als Alternative zum herkömmlichen Aufbau auch vertikale Behälter: Ideal für einen platzsparenden Einsatz des Verdichters!
Betrieb: Auch mit Benzin und Diesel
Wenn kein Strom vorhanden ist, sind die AC-Modelle mit Kraftstoffmotoren die richtige Alternative: Es gibt sie benzin- oder dieselbetrieben, mit integriertem 230 V-Generator.
Schalldämmhaube: Gerne serienmäßig

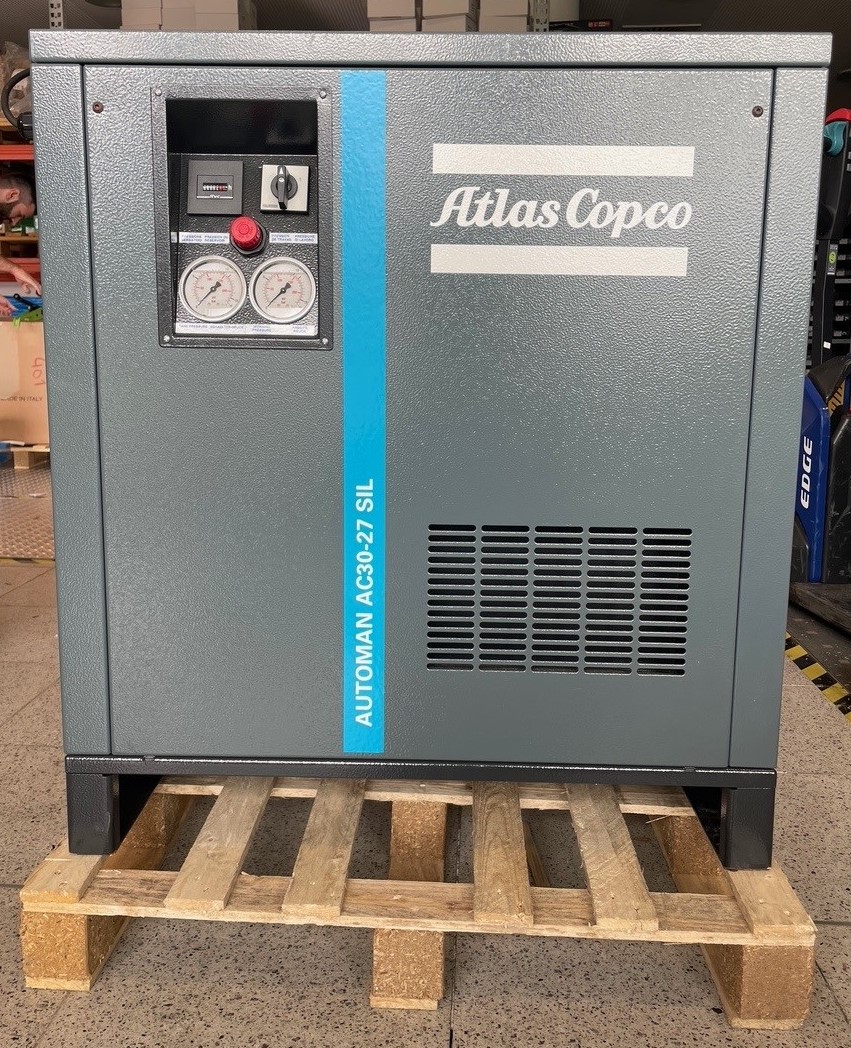

Die Baureihe „Automan Silent“ ist dank der serienmäßigen Schallhaube besonders leise. Ideal, wenn in der Nähe der leistungsstarken Kolbenverdichter gearbeitet werden muss.
Behälter: Innenbeschichtung inklusive
Für anspruchsvolle Anwendungen bietet die Serie Automan Pro innenbeschichtete Behälter. So kann Korrosion verhindert werden und die Lebensdauer der Behälter verlängert werden.
Wasserablass: Gerne vollautomatisch
Die Pro-Serie liefert ein weiteres praktisches Ausstattungsmerkmal: Das automatische Wasserablassventil am Ende des Behälters. Optimal für eine permanente Ableitung des Kondensats!
Sie sind auf der Suche nach einem neuen Atlas Copco Kolbenkompressor oder haben Fragen zu Ihrem alten Gerät? Dann fragen Sie unsere Fachberatung. Unsere Mitarbeiter sind gerne für Sie da!
