Atlas Copco stationäre Kolbenkompressoren – sicher und zuverlässig
Entdecken Sie unsere leistungsstarken stationären Atlas Copco Kolbenkompressoren für Handwerk und Industrie: Die robusten und platzsparenden Kompressoren überzeugen durch ihre hohe Zuverlässigkeit und maximale Sicherheit. In vielen Ausführungen erhältlich.
Filter
–
ott.listing.filter
Atlas Copco stationäre Kolbenkompressoren - Seite 2
Atlas Copco stationäre Kolbenkompressoren - Seite 3
Atlas Copco stationäre Kolbenkompressoren - Seite 4
Atlas Copco stationäre Kolbenkompressoren - Seite 5
Atlas Copco stationäre Kolbenkompressoren - Seite 6
Atlas Copco stationäre Kolbenkompressoren - Seite 7
Lieferzeit anfragen
30
%
Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang C:
bei Betriebsüberdruck
10,0
bar
3,4
l/s
0,20
m3/min
bei Betriebsüberdruck
7,0
bar
4,90
l/s
0,29
m3/min
bei Betriebsüberdruck
4,0
bar
8,60
l/s
0,52
m3/min
Leistungsbedarf bei Betriebsüberdruck
10,0
bar
3,48
kW
Leistungsbedarf bei Betriebsüberdruck
7,0
bar
2,91
kW
Leistungsbedarf bei Betriebsüberdruck
4,0
bar
2,52
kW
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Ölfüllmenge
0,8
l
Schalldruckpegel, gemessen nach ISO 2151
79
dB(A)
Behältervolumen
90
l
Grenzwerte:
Betriebsüberdruck
1 bis 10
bar
Ansaugtemperatur
0 bis 40
°C
Kühllufttemperatur
0 bis 40
°C
Daten des Elektromotors: Flansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55, Isolationsklasse F. Fabrikat Leroy Somer LS 100L
Nennleistung / Nenndrehzahl
2,2 kW / 1500
min-1
Spannung / Frequenz
400 V / 50
Hz
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
982 / 504 / 980
mm
Netto-Gewicht
89
kg
Druckluftanschluss
G 1/2
Durch die direkte Koppelung des Kompressorblocks mit dem Motor und der Verwendung von Leichtbauwerkstoffen erreichen wir hervorragende Krühleigenschaften. Die Baureihe LE/LT ist ideal für beengte Verhältnisse. Sie ist wahlweise als eigenständige Lösung nutzbar, kann aber auch leicht in OEM/-Erstausrüster-Produkte integriert werden.
Sofort verfügbar
25
%
Atlas Copco Automan Kolbenkompressor AC 55EBM 11B SVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 660 l/minVolumenstrom* 408 l/minSchalldruckpegel** 65 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 4 kWNenndrehzahl 1010 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1000 / 741 / 955 mmNetto-Gewicht 153 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplungelektrisches AnschlusskabelSchallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Lieferzeit anfragen
25
%
Atlas Copco Automan Kolbenkompressor AC 75-11E 270TS VVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf vertikalem Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 836 l/minVolumenstrom* 643 l/minSchalldruckpegel** 78 dB(A) Elektrische DatenMotorfabrikat 132 MECNennleistung 5,5 kWNenndrehzahl 750 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 940 / 600 / 1985 mmNetto-Gewicht 212 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf vertikalem Behälter (270 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieckschalter (lose Lieferung) Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Sofort verfügbar
25
%
Atlas Copco Automan Kolbenkompressor AC 75-11E 500YD
Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter
Referenzbedingungen
Ansaugdruck abs. 1 bar
Ansaugtemperatur 20 °C
relative Feuchte 0 %
Grenzwerte und Toleranzen
Betriebsüberdruck 1 bis 11 bar
Ansaugtemperatur 5 bis 40 °C
Kühllufttemperatur 0 bis 40 °C
Technische Daten
max. Betriebsüberdruck 11 bar (e)
Ansaugleistung 950 l/min
Volumenstrom* 643 l/min
Schalldruckpegel** 78 dB(A)
Elektrische Daten
Motorfabrikat 132 MEC
Nennleistung 5,5 kW
Nenndrehzahl 750 min-1
Spannung 400 V
Frequenz 50 Hz
Abmessungen, Gewichte und Anschlüsse
Abmessungen Länge/Breite/Höhe 1940 / 600 / 1375 mm
Netto-Gewicht 215 kg
Druckluftanschluss G 1/2
Lieferumfang
Kompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).
Kompressor und Elektro-Motor sind keilriemengetrieben.
Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.
Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.
elektrisches Anschlusskabel
Stern-Dreieckschalter (lose Lieferung)
Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.
Die beschriebene Kompressoranlage entspricht der CE-Norm.
*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2
**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Lieferzeit anfragen
25
%
Atlas Copco Automan Kolbenkompressor AC 55E500DOL 11B SVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °C relative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 660 l/minVolumenstrom* 408 l/minSchalldruckpegel** 65 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 4 kWNenndrehzahl 1010 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 767 / 1593 mmNetto-Gewicht 253 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelSchallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
2 x sofort verfügbar
33
%
Lagerabverkauf
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Ölfüllmenge
0,8
l
Schalldruckpegel, gemessen nach ISO 2151
78
dB(A)
Behältervolumen
90
l
Grenzwerte:
Betriebsüberdruck
1 bis 10
bar
Ansaugtemperatur
0 bis 40
°C
Kühllufttemperatur
0 bis 40
°C
Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang C:
bei Betriebsüberdruck
10,0
bar
2,3
l/s
0,14
m3/min
bei Betriebsüberdruck
7,0
bar
3,29
l/s
0,20
m3/min
bei Betriebsüberdruck
4,0
bar
5,76
l/s
0,35
m3/min
Leistungsbedarf bei Betriebsüberdruck
10,0
bar
2,42
kW
Leistungsbedarf bei Betriebsüberdruck
7,0
bar
2,05
kW
Leistungsbedarf bei Betriebsüberdruck
4,0
bar
1,91
kW
Daten des Elektromotors: Flansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55, Isolationsklasse F. Fabrikat Leroy Somer LS 100 L1 PC-4p
Nennleistung / Nenndrehzahl
1,5 kW /1500 min-1
Spannung / Frequenz
400 V / 50 Hz
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
982 / 504 / 980
mm
Netto-Gewicht
85
kg
Druckluftanschluss
G 1/2
Durch die direkte Koppelung des Kompressorblocks mit dem Motor und der Verwendung von Leichtbauwerkstoffen erreichen wir hervorragende Kühleigenschaften. Die Baureihe LE/LT ist ideal für beengte Verhältnisse. Sie ist wahlweise als eigenständige Lösung nutzbar, kann aber auch leicht in OEM/-Erstausrüster-Produkte integriert werden.
Sofort verfügbar
33
%
TUNING WEEKS
Atlas Copco Automan Kolbenkompressor AC 55-11E 270TSVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 633 l/minVolumenstrom* 412 l/minSchalldruckpegel** 80 dB(A) Elektrische DatenMotorfabrikat 112 MECNennleistung 4 kWNenndrehzahl 1000 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1490 / 500 / 1190 mmNetto-Gewicht 137 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung) Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Sofort verfügbar
25
%
Atlas Copco Automan Kolbenkompressor AC 40EBM 11B SVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 480 l/minVolumenstrom* 354 l/minSchalldruckpegel** 69 dB(A) Elektrische DatenMotorfabrikat NS31Nennleistung 3 kWNenndrehzahl 1300 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 750 / 580 / 710 mmNetto-Gewicht 170 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplungelektrisches AnschlusskabelSchallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Lieferzeit anfragen
25
%
Atlas Copco Automan Kolbenkompressor AC 55-11G 270TVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 653 l/minVolumenstrom* 412 l/minSchalldruckpegel** 79,6 dB(A) Elektrische DatenMotorfabrikat 112 MECNennleistung 4 kWNenndrehzahl 1000 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1490 / 500 / 1190 mmNetto-Gewicht 124 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Lieferzeit anfragen
25
%
Atlas Copco Automan Kolbenkompressor AC 100-15T 500YDVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 15 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 15 bar (e)Ansaugleistung 836 l/minVolumenstrom* 643 l/minSchalldruckpegel** 81 dB(A) Elektrische DatenMotorfabrikat 132 MECNennleistung 7,5 kWNenndrehzahl 750 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1940 / 600 / 1375 mmNetto-Gewicht 265 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung) Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Sofort verfügbar
25
%
Atlas Copco Automan Kolbenkompressor AC 75E500YD 11B S Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 750 l/minVolumenstrom* 444 l/minSchalldruckpegel** 68 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 5 kWNenndrehzahl 1040 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 741 / 1593 mmNetto-Gewicht 361 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)Schallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Lieferzeit anfragen
25
%
Der Atlas Copco Automan Kolbenkompressor AC 20-11 G 27 MS ist eine vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage. Der zweizylindrige, einstufig verdichtende, luftgekühlte Kompressor überzeugt durch seine hohe Leistung und Zuverlässigkeit.
Technische Daten
Max. Betriebsüberdruck
10 bar
Ansaugleistung
200 l/min
Volumenstrom
102 l/min
Schalldruckpegel
61 dB(A)
Elektrische Daten
Motorfabrikat
NS 125
Nennleistung
1,5 kW
Nenndrehzahl
1075 min-1
Spannung
230 V
Frequenz
50 Hz
Abmessungen, Gewichte und Anschlüsse
Abmessungen (L/B/H): 735 / 430 / 845 mm
Netto-Gewicht: 86 kg
Druckluftanschluss: G 1/2
Besondere Eigenschaften
Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage
Zweizylindrig, einstufig verdichtend, luftgekühlt
Schallhaube für geräuscharmen Betrieb
Maximaler Betriebsüberdruck: 10 bar
Hocheffizient mit einer Ansaugleistung von 200 l/min und einem Volumenstrom von 102 l/min bei 7 bar
Leiser Betrieb mit einem Schalldruckpegel von nur 61 dB(A)
Beschreibung
Der Atlas Copco Automan Kolbenkompressor AC 20-11 G 27 MS ist für den intermittierenden Betrieb ausgelegt und bietet eine zuverlässige Lösung für verschiedene Anwendungen. Die kompakte Bauweise und das voll ausgestattete Design machen ihn ideal für den professionellen Einsatz. Der Kompressor ist mit einem Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter ausgestattet und verfügt über eine Schnellkupplung und ein manuelles Kondensatablassventil am Behälter. Der Kompressor und der Elektromotor sind keilriemengetrieben, was für eine effiziente Leistung sorgt. Zusätzlich ist die Anlage mit einer Schallhaube ausgestattet, die den Betrieb geräuscharm macht.
Lieferumfang
Kompressoraggregat mit 27 l Behälter für fundamentlose Aufstellung
Kompressorelement inkl. Elektromotor
Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter
Schnellkupplung und manuelles Kondensatablassventil
Elektrisches Anschlusskabel
Schallhaube
Der Kompressor entspricht den CE-Normen und wurde nach geltenden, anerkannten Regeln der Technik entwickelt und gefertigt. Die hohe Qualität und Zuverlässigkeit des Atlas Copco Automan Kolbenkompressors machen ihn zu einer ausgezeichneten Wahl für anspruchsvolle Anwendungen.
Referenzbedinungen
Ansaugdruck abs.: 1 bar
Ansaugtemperatur: 20 °C
Relative Feuchte: 0 %
Grenzwerte und Toleranzen
Betriebsüberdruck: 1 bis 11 bar
Ansaugtemperatur: 5 bis 40 °C
Kühllufttemperatur: 0 bis 40 °C
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LE 10 – 10 PP Powerpack Ölgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt. Technische DatenBezugsbedingungen:Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck10,0 bar 13,9 l/s 0,83 m3/min7,0 bar 19,8 l/s 1,19 m3/min4,0 bar 34,7 l/s 2,08 m3/min Leistungsbedarfbei Betriebsüberdruck10,0 bar 9,38 kW7,0 bar 8,34 kW4,0 bar 7,44 kW Ölfüllmenge 1,4 lSchalldruckpegel, gemessen nach ISO 2151 81 dB(A) Grenzwerte:Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 132 MNennleistung / Nenndrehzahl 7,5 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 860 / 600 / 601 mmNetto-Gewicht: 102 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftEntlastungsventilDie beschriebene Kompressoranlage entspricht der CE-Norm
Lieferzeit anfragen
25
%

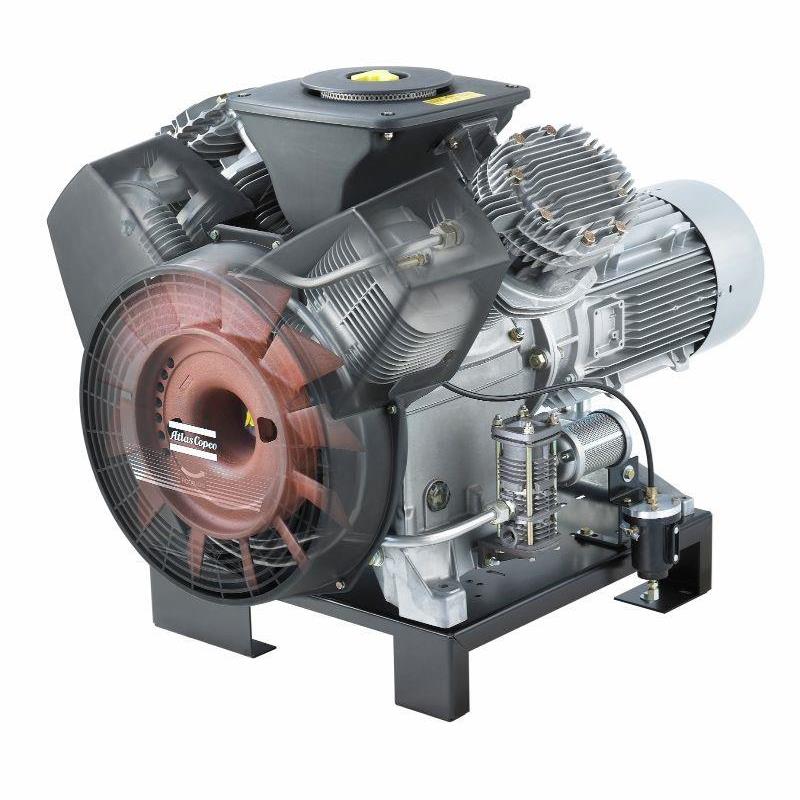

Atlas Copco Kolbenkompressor LE 20 – 10 PP Powerpack Ölgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt. Technische DatenBezugsbedingungen:Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck10,0 bar 26,7 l/s 1,60 m3/min7,0 bar 35,3 l/s 2,12 m3/min4,0 bar 66,7 l/s 3,98 m3/min Leistungsbedarfbei Betriebsüberdruck10,0 bar 17,11 kW7,0 bar 16,25 kW4,0 bar 15,22 kW Ölfüllmenge 5,4 lSchalldruckpegel, gemessen nach ISO 2151 87,5 dB(A) Grenzwerte:Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 160 LR TNennleistung / Nenndrehzahl 15 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1094 / 719 / 657 mmNetto-Gewicht: 198 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftEntlastungsventilDie beschriebene Kompressoranlage entspricht der CE-Norm
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LE 3 – 10 auf 90 Liter BehälterÖlgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt.Auf 90 Liter Behälter aufgebaut.Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 %Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 10,0 bar 3,40 l/s 0,20 m3/min7,0 bar 4,90 l/s 0,29 m3/min4,0 bar 8,60 l/s 0,52 m3/minLeistungsbedarfbei Betriebsüberdruck 10,0 bar 3,48 kW7,0 bar 2,91 kW4,0 bar 2,52 kWÖlfüllmenge 0,8 lSchalldruckpegel,gemessen nach ISO 2151 79 dB(A)Grenzwerte: Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °CDaten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 100 L PR-4pNennleistung / Nenndrehzahl 2,2 kW / 1500 min-1Spannung / Frequenz 230 V / 50 HzAbmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 982 / 504 / 980 mmNetto-Gewicht: 89 kgDruckluftanschluss G 1/2LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels Spritzstift90 Liter DruckluftbehälterVereinfachte DruckluftaustrittsleitungDie beschriebene Kompressoranlage entspricht der CE-Norm
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor, Typ LFX 1,0 -10E, 230 V Kolbenkompressoraggregat, einzylindrig, einstufig verdichtend, ölfrei, luftgekühlt, ReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20 Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s1,381,18m³/min0,080,07m³/h4,974,25Maximum Wellenleistungsaufnahme (1)kW0,630,67 Technische Daten (1) allgemein Druckluft-Austrittstemperatur am Kompressorausgang°C50 Schalldruckpegel**dB(A)65 Elektrische Daten Motor Fabrikat CEG,Schutzart IP 54Isolationsklasse F NennleistungkW0,75 Nenndrehzahlmin-11.500 SpannungV230 FrequenzHz50 Effizienzklasse IE 2 Abmessung und Gewicht Längemm520 Breitemm340 Höhemm490 Gewichtkg25 Anschlüsse Druckluft G 3/8“ LieferumfangKompressoraggregat für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanscht und laufen direkt an Das beschriebene Kompressoraggregat entspricht der CE-Norm [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LE 7 – 10 PP Powerpack Ölgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt. Technische DatenBezugsbedingungen:Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck10,0 bar 10,3 l/s 0,62 m3/min7,0 bar 14,8 l/s 0,89 m3/min4,0 bar 25,8 l/s 1,55 m3/min Leistungsbedarfbei Betriebsüberdruck10,0 bar 7,96 kW7,0 bar 6,32 kW4,0 bar 5,60 kW Ölfüllmenge 1,4 lSchalldruckpegel, gemessen nach ISO 2151 80 dB(A) Grenzwerte:Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 100 MGNennleistung / Nenndrehzahl 5,5 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 860 / 600 / 601 mmNetto-Gewicht: 102 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftEntlastungsventil Die beschriebene Kompressoranlage entspricht der CE-Norm
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LE 2 – 10 auf 90 Liter BehälterÖlgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt.Auf 90 Liter Behälter aufgebaut.Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 %Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 10,0 bar 2,30 l/s 0,14 m3/min7,0 bar 3,29 l/s 0,20 m3/min4,0 bar 5,76 l/s 0,35 m3/minLeistungsbedarfbei Betriebsüberdruck 10,0 bar 2,42 kW7,0 bar 2,05 kW4,0 bar 1,91 kWÖlfüllmenge 0,8 lSchalldruckpegel,gemessen nach ISO 2151 78 dB(A)Grenzwerte: Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °CDaten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 100 L1 PC-4pNennleistung / Nenndrehzahl 1,5 kW / 1500 min-1Spannung / Frequenz 230 V / 50 HzAbmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 982 / 504 / 980 mmNetto-Gewicht: 85 kgDruckluftanschluss G 1/2LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels Spritzstift90 Liter DruckluftbehälterVereinfachte DruckluftaustrittsleitungDie beschriebene Kompressoranlage entspricht der CE-Norm
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LE 2 – 10 PP Powerpack Ölgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt.Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 %Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 10,0 bar 2,30 l/s 0,14 m3/min7,0 bar 3,29 l/s 0,20 m3/min4,0 bar 5,76 l/s 0,35 m3/minLeistungsbedarfbei Betriebsüberdruck 10,0 bar 2,42 kW7,0 bar 2,05 kW4,0 bar 1,91 kWÖlfüllmenge 0,8 lSchalldruckpegel,gemessen nach ISO 2151 78 dB(A)Grenzwerte: Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °CDaten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 100 L1 PC-4pNennleistung / Nenndrehzahl 1,5 kW / 1500 min-1Spannung / Frequenz 230 V / 50 HzAbmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 615 / 504 / 506 mmNetto-Gewicht: 45 kgDruckluftanschluss G 1/2LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftVereinfachte DruckluftaustrittsleitungDie beschriebene Kompressoranlage entspricht der CE-Norm
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LE 2 – 10 FF auf 250 Liter BehälterÖlgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt.Mit Kältetrockner auf 250 Liter Behälter aufgebaut.Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 %Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 10,0 bar 2,30 l/s 0,14 m3/min7,0 bar 3,29 l/s 0,20 m3/min4,0 bar 5,76 l/s 0,35 m3/minLeistungsbedarfbei Betriebsüberdruck 10,0 bar 2,42 kW7,0 bar 2,05 kW4,0 bar 1,91 kWÖlfüllmenge 0,8 lSchalldruckpegel,gemessen nach ISO 2151 78 dB(A)Grenzwerte: Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °CDaten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 100 L1 PC-4pNennleistung / Nenndrehzahl 1,5 kW / 1500 min-1Spannung / Frequenz 230 V / 50 HzAbmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1782 / 504 / 1072 mmNetto-Gewicht: 171 kgDruckluftanschluss G 1/2LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftKältetrockner Typ FX und Filter Typ DD/PD 9 aufgebaut auf einem 250 Liter Druckluftbehälter Die beschriebene Kompressoranlage entspricht der CE-Norm
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LF 5-10 E FF AUF 500L BehälterVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, ölfrei, zweistufig verdichtend und luftgekühlt, montiert auf Behälter und KältetrocknerTechnische DatenBezugsbedingungen: Ansaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 %Nutzbarer Volumenstrom nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 9,75 bar 6,40 l/s 0,38 m3/min6,75 bar 7,60 l/s 0,46 m3/min7,60 bar 9,00 l/s 0,54 m3/minLeistungsbedarf bei Betriebsüberdruck 9,75 bar 4,00 kW7,00 bar 3,70 kW4,00 bar 2,90 kWSchalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 83 dB(A)Grenzwerte: Betriebsüberdruck, 1 bis 9,75 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °CDaten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy SomerNennleistung / Nenndrehzahl 4,0 kW / 1500 min-1Spannung / Frequenz 400 V / 50 HzAbmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1940 / 748 / 1340 mmNetto-Gewicht: 330 kgDruckluftanschluss G 1/2Daten des integrierten KältetrocknersTyp FX 2 Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,25 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,16 kWKühlluftstrom 0,07 m³/sKältemittel – Typ R 134aKältemittel – Füllung 0,17 kgLieferumfang Kompressoraggregat und Trockner aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung.Kompressor und Elektro-Motor sind direkt angeflanscht.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Kugelventil und manueller Kondensatablass am Behälter montiert.Stern-Dreieckschalter mit Betriebsstundenzähler und Leistungsteil, Kugelventil und manueller Kondensatablass am Behälter montiert.Kältetrockner FX 2 inkl. Vorfilter DD 9 und Hochleistungsfilter PD 9.Die beschriebene Kompressoranlage entspricht der CE-Norm.
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LE 2 – 10 FF auf 250 Liter BehälterÖlgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt.Mit Kältetrockner auf 250 Liter Behälter aufgebaut.Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 %Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 10,0 bar 2,30 l/s 0,14 m3/min7,0 bar 3,29 l/s 0,20 m3/min4,0 bar 5,76 l/s 0,35 m3/minLeistungsbedarfbei Betriebsüberdruck 10,0 bar 2,42 kW7,0 bar 2,05 kW4,0 bar 1,91 kWÖlfüllmenge 0,8 lSchalldruckpegel,gemessen nach ISO 2151 78 dB(A)Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 100 L1 PC-4pNennleistung / Nenndrehzahl 1,5 kW / 1500 min-1Spannung / Frequenz 400 V / 50 HzAbmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1782 / 504 / 1072 mmNetto-Gewicht: 171 kgDruckluftanschluss G 1/2Grenzwerte: Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °CLieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftKältetrockner Typ FX und Filter Typ DD/PD 9 aufgebaut auf einem 250 Liter Druckluftbehälter Die beschriebene Kompressoranlage entspricht der CE-Norm
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor, Typ LFX 0,7 -10E, 230 V Kolbenkompressoraggregat, einzylindrig, einstufig verdichtend, ölfrei, luftgekühlt ReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20 Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s1,020,85m³/min0,060,05m³/h3,673,06Maximum Wellenleistungsaufnahme (1)kW0,530,55 Technische Daten (1) allgemein Druckluft-Austrittstemperatur am Kompressorausgang°C49 Schalldruckpegel**dB(A)65 Elektrische Daten Motor Fabrikat CEG,Schutzart IP 54Isolationsklasse F NennleistungkW0,55 Nenndrehzahlmin-11.500 SpannungV230 FrequenzHz50 Effizienzklasse IE 2 Abmessung und Gewicht Längemm520 Breitemm340 Höhemm490 Gewichtkg25 Anschlüsse Druckluft G 3/8“ LieferumfangKompressoraggregat für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanscht und laufen direkt an Das beschriebene Kompressoraggregat entspricht der CE-Norm [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
Lieferzeit anfragen
25
%
Atlas Copco Kolbenkompressor LF 7 - 10 E FF auf 500 L-BehälterVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, ölgeschmiert, zweistufig verdichtend und luftgekühlt, montiert auf Behälter. Technische DatenBezugsbedingungen:Ansaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom nach ISO 1217-3, Anhang Cbei Betriebsüberdruck9,75 bar 9,1 l/s 0,38 m3/min6,75 bar 9,2 l/s 0,46 m3/min3,75 bar 9,3 l/s 0,54 m3/min Leistungsbedarf bei Betriebsüberdruck9,75 bar 4,80 kW6,75 bar 4,17 kW3,75 bar 3,85 kW Schalldruckpegel, im Freifeld in 1 m Abstand nach PN 8 NTC2.2 84 dB(A) Grenzwerte:Betriebsüberdruck, 1 bis 9,75 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy SomerNennleistung / Nenndrehzahl 5,5 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1926 / 606 / 1355 mmNetto-Gewicht: 330 kgDruckluftanschluss G 1/2 Daten des integrierten KältetrocknersTyp FX 3Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,25 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,19 kWKühlluftstrom 3,66 m³/sKältemittel – Typ R 134aKältemittel – Füllung 0,29 m³/s LieferumfangKompressoraggregat und Trockner aufgebaut auf Behälter (475 l) für fundamentlose Aufstellung.Kompressor und Elektro-Motor sind direkt angeflanscht.Ansaugfilter, Entlastungs- und Sicherheitsventil, Stern-Dreieckschalter, Manometer und Druckschalter sind integriert.Kugelventil und manueller Kondensatablass am Behälter montiert.Stern-Dreieckschalter mit Betriebsstundenzähler und Leistungsteil, Kugelventil und manueller Kondensatablass am Behälter montiert.Kältetrockner inkl. Vorfilter DD 9 und Hochleistungsfilter PD 9.Die beschriebene Kompressoranlage entspricht der CE-Norm.
