3 x sofort verfügbar
30
%
-10% Code INVENTUR10
Atlas Copco Kältetrockner FX 10 - 10 l/s - 600 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 10:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
10
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,23
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,17
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
19
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
25
%

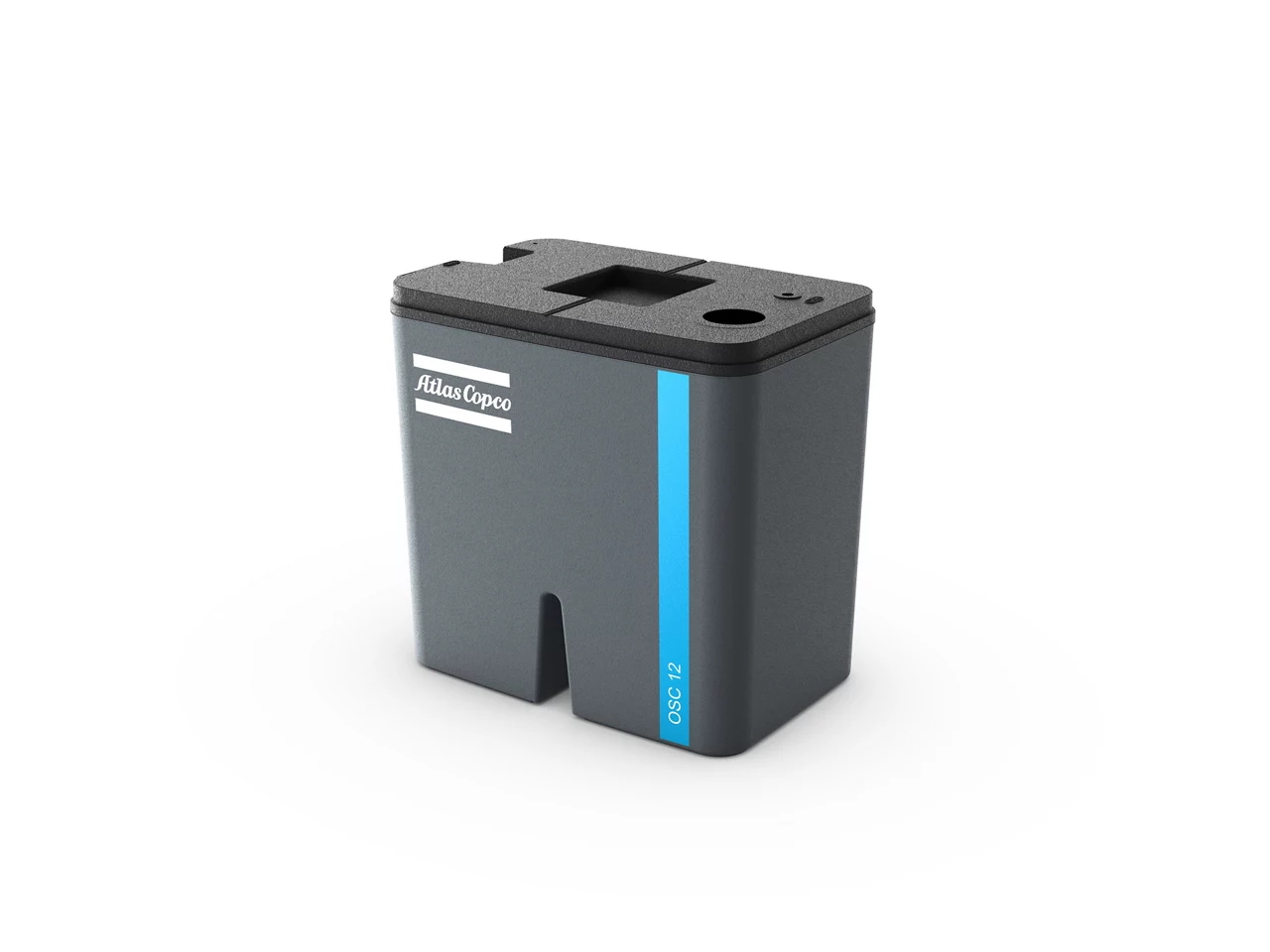

Atlas Copco Öl-Wasser-Trenner OSC 12 CARB
Atlas Copco ÖL-Wasser-TrennerOSC 12 CARB Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto-Inject Fluid Ndurance, Roto Synthetic Fluid Ultra Technische DatenVolumenstrommit Trocknern und Filternmax.12l/s min.6l/sVolumenstromohne Trocknern und Filternmax.15l/s min.9l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 250/147/216mmNettogewicht 1,2kgAnschlüsseKondensatzulauf1/4" Wasserablauf3/8" Testanschluss3/8"
2 x sofort verfügbar
30
%
-10% Code INVENTUR10
Atlas Copco Kältetrockner FX 5 - 6 l/s - 360 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 5:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
6
Druckverlust (bar)
0,15
Leistungsaufnahme max (kW)
0,17
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,15
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
19
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
1 x sofort verfügbar
30
%
-10% Code INVENTUR10
Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 20:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
20
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,38
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,35
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
25
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
25
%
Atlas Copco Aktivkohlefilter QD 25+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter QD 25+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Hochleistungs-Öldampffilter: QD+-Filter reduzieren effizient Kohlenwasserstoffe, Gerüche und Öldämpfe
in Ihrer Druckluft, um Ihre Investitionen, Geräte und Prozesse zu schützen. Die makrostrukturierte Aktivkohle reduziert den Restölgehalt durch Adsorption auf weniger als 0,003 mg/m³. Der Druckabfall ist dabei nur gering und bleibt während der gesamten Lebensdauer des Filters konstant.Maximale Öldampfentfernung: Die makrostrukturierte Aktivkohle wurde speziell entwickelt, um Öldämpfe mit minimaler Staubfreisetzung effizient und vollständig aus der Druckluft zu entfernen.Minimale Betriebskosten: Geringe Druckverluste durch optimale Durchflussauslegung.Kostengünstige Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale.
Das Einsteckelement und der Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt.Technische Daten Aktivkohlefilter QD 25+ ohne inPASS: Durchflussleistung max (l/min) *1500Durchflussleistung max (m3/h) *90Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,003Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,45Gehäusegröße25Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 406* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
25
%
Atlas Copco Aktivkohlefilter QD 15+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter QD 15+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Hochleistungs-Öldampffilter: QD+-Filter reduzieren effizient Kohlenwasserstoffe, Gerüche und Öldämpfe
in Ihrer Druckluft, um Ihre Investitionen, Geräte und Prozesse zu schützen. Die makrostrukturierte Aktivkohle reduziert den Restölgehalt durch Adsorption auf weniger als 0,003 mg/m³. Der Druckabfall ist dabei nur gering und bleibt während der gesamten Lebensdauer des Filters konstant.Maximale Öldampfentfernung: Die makrostrukturierte Aktivkohle wurde speziell entwickelt, um Öldämpfe mit minimaler Staubfreisetzung effizient und vollständig aus der Druckluft zu entfernen.Minimale Betriebskosten: Geringe Druckverluste durch optimale Durchflussauslegung.Kostengünstige Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale.
Das Einsteckelement und der Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt.Technische Daten Aktivkohlefilter QD 15+ ohne inPASS: Durchflussleistung max (l/min) *900Durchflussleistung max (m3/h) *54Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,003Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,29Gehäusegröße15Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 353* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
25
%

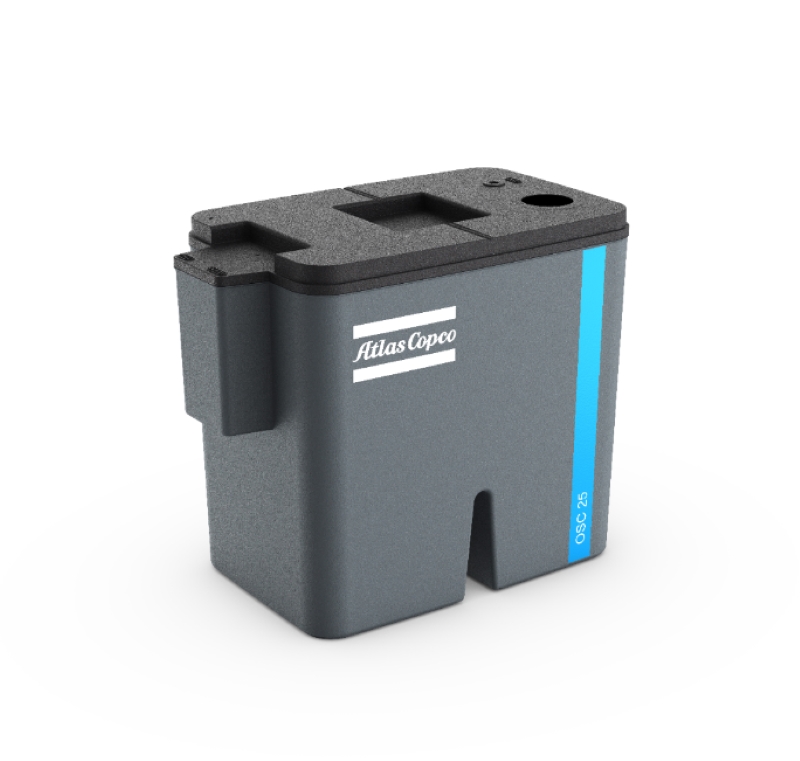

Atlas Copco Öl-Wasser-Trenner OSC 25 CARB
Atlas Copco ÖL-Wasser-TrennerOSC 25 CARB Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto-Inject Fluid Ndurance, Roto Synthetic Fluid Ultra Technische DatenVolumenstrommit Trocknern und Filternmax.25l/s min.12l/sVolumenstromohne Trocknern und Filternmax.31l/s min.17l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 250/147/216mmNettogewicht 1,5kgAnschlüsseKondensatzulauf1/4" Wasserablauf3/8" Testanschluss3/8"
Sofort verfügbar
25
%

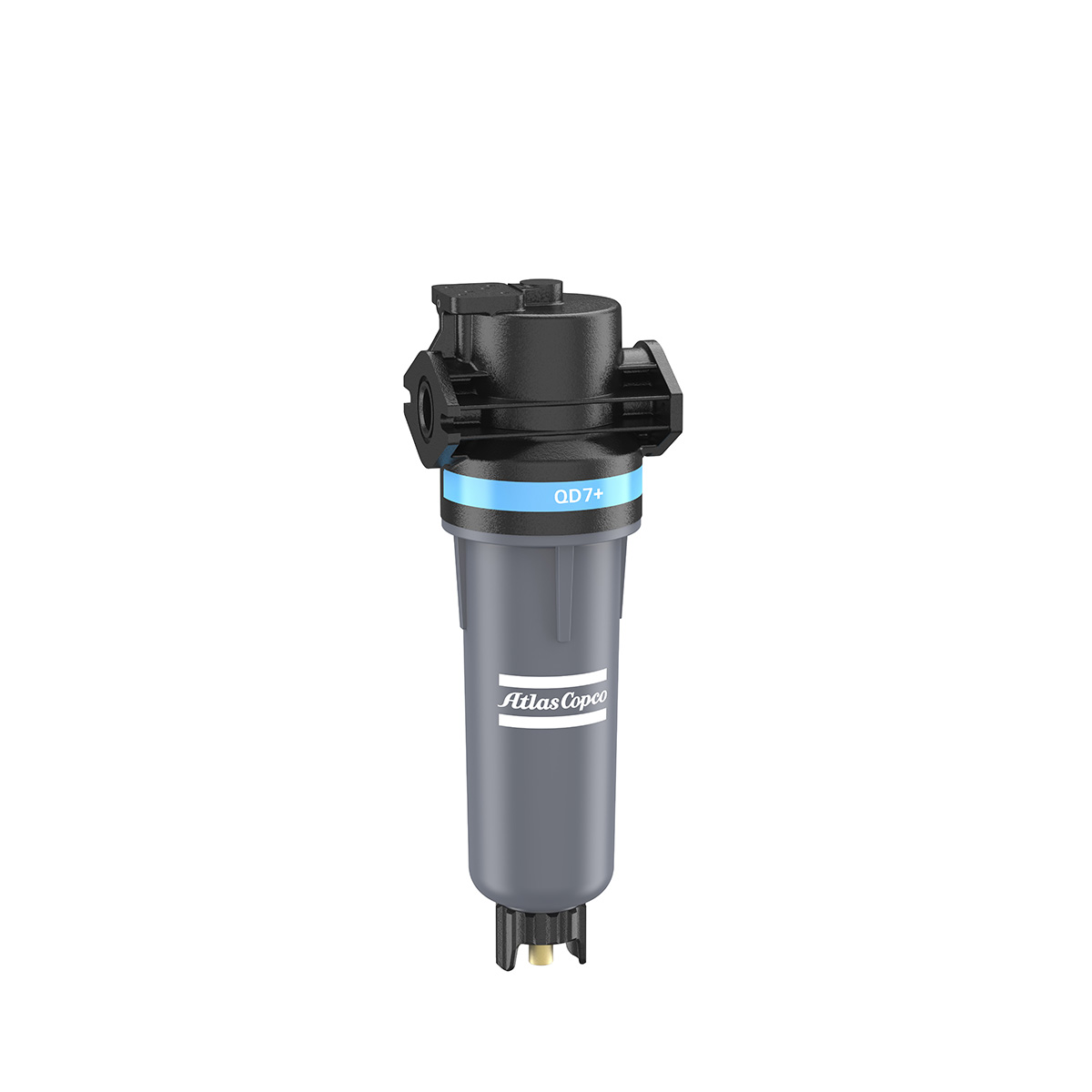

Atlas Copco Aktivkohlefilter QD 7+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter QD 7+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Hochleistungs-Öldampffilter: QD+-Filter reduzieren effizient Kohlenwasserstoffe, Gerüche und Öldämpfe
in Ihrer Druckluft, um Ihre Investitionen, Geräte und Prozesse zu schützen. Die makrostrukturierte Aktivkohle reduziert den Restölgehalt durch Adsorption auf weniger als 0,003 mg/m³. Der Druckabfall ist dabei nur gering und bleibt während der gesamten Lebensdauer des Filters konstant.Maximale Öldampfentfernung: Die makrostrukturierte Aktivkohle wurde speziell entwickelt, um Öldämpfe mit minimaler Staubfreisetzung effizient und vollständig aus der Druckluft zu entfernen.Minimale Betriebskosten: Geringe Druckverluste durch optimale Durchflussauslegung.Kostengünstige Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale.
Das Einsteckelement und der Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt.Technische Daten Aktivkohlefilter QD 7+ ohne inPASS: Durchflussleistung max (l/min) *420Durchflussleistung max (m3/h) *25,2Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,003Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,26Gehäusegröße7Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 353* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
1 x sofort verfügbar
30
%
-10% Code INVENTUR10
Atlas Copco Kältetrockner FX 15 - 14 l/s - 840 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 15:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
14
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,26
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,29
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
20
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
34
%
AUSSTELLER
AUSSTELLER Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min
Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1200
l/min
Volumenstrom
1,2
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,26
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
25
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator
- Kältemittel-Verdichter
- Schalter für maximalen Druck
- Druckschalter für Lüftersteuerung
- Lüfter
- Verflüssiger
- Kältemittel-Filter
- Expansionsvorrichtung
- Heißgas-Bypass
- Lufteinlass
- Luft-Kältemittel-Wärmetauscher
- Luft-Luft-Wärmetauscher
- Wasserabscheider
- Kondensatableiter
- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Sofort verfügbar
25
%

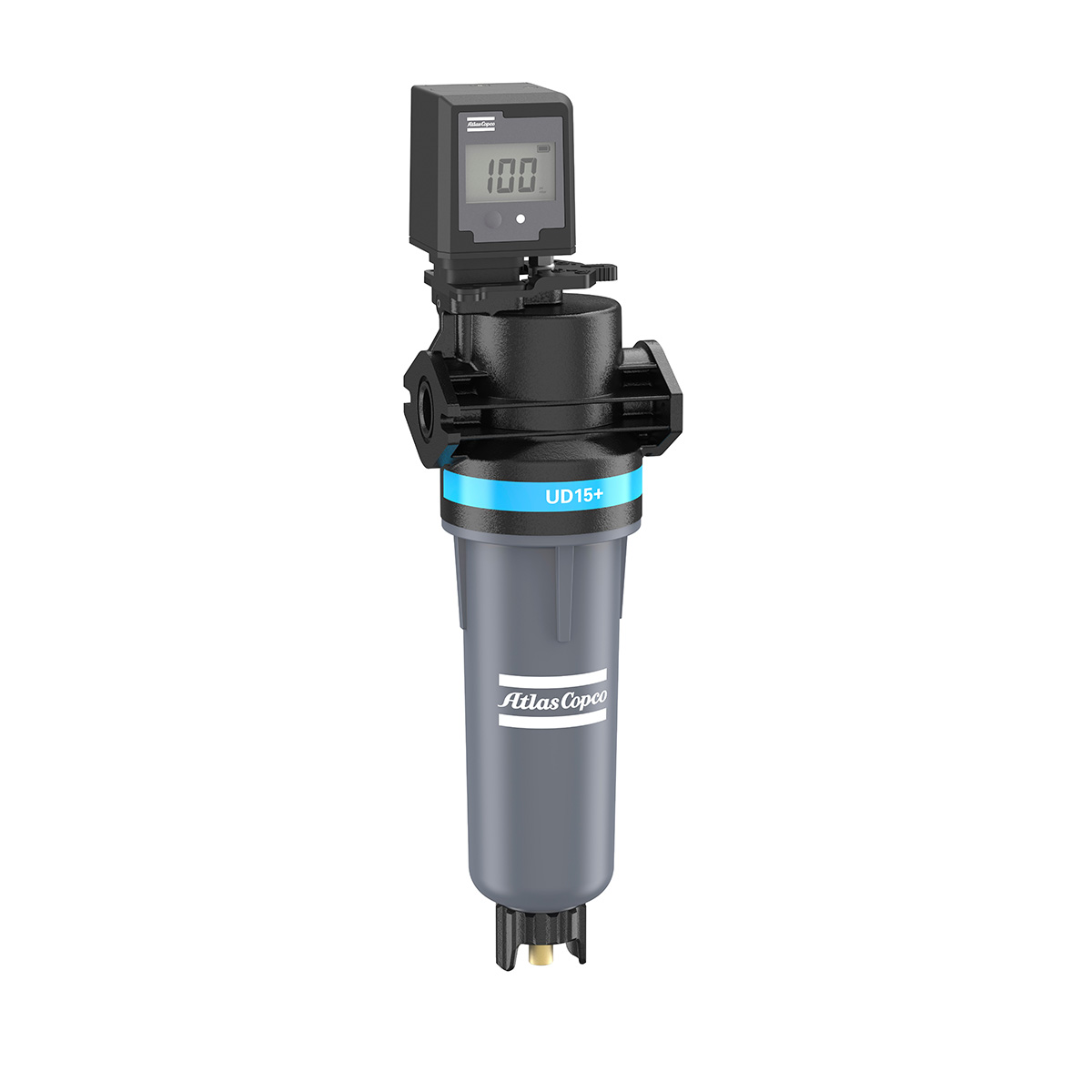

Atlas Copco Hochleistung-Koaleszenzfilter UD 15+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Hochleistungfilter UD 15+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Ölkoaleszenzfilter mit patentierter Nautilus- Technologie: Die Kompressorelementschmierung und Ihre Kompressoranlage
selbst können Öl-Aerosole und nassen Staub in Ihrer Druckluftanlage freisetzen. DD+-, PD+- und UD+-Filter entfernen diese Verunreinigungen effizient und schützen so Ihre Geräte und Prozesse. Diese innovativen Filterlösungen wurden so konzipiert, dass sie kostengünstig beste Druckluftqualität bereitstellen und damit die steigende Nachfrage nach hoher Qualität erfüllen.Maximale Öl-Aerosol-, Staub- und Wassertröpfchenfilterung und -ableitung: Die hocheffiziente Glasfaser-Nautilus-
Technologie sorgt für einen geringen Druckabfall.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Niedrige Betriebskosten: Die optimale Konstruktion und Filtertechnologie lässt nur geringe Druckverluste zu.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der
Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Hochleistungfilter UD 15+ ohne inPASS: Durchflussleistung max (l/min) *900Durchflussleistung max (m3/h) *54Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,001Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,22Gehäusegröße15Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 353* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
1 x sofort verfügbar
30
%

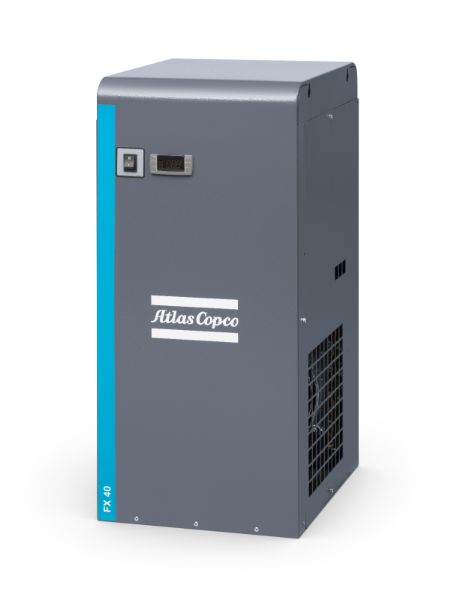

Atlas Copco Kältetrockner FX 40
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 40:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
39
Druckverlust (bar)
0,14
Leistungsaufnahme max (kW)
0,95
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,33
L x B x H mm
497 x 370 x 764
Druckluft Anschluss
G 1"
Gewicht (kg)
51
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
25
%
Atlas Copco Hochleistung-Koaleszenzfilter UD 45+ inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Hochleistungfilter UD 45+ inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Ölkoaleszenzfilter mit patentierter Nautilus- Technologie: Die Kompressorelementschmierung und Ihre Kompressoranlage
selbst können Öl-Aerosole und nassen Staub in Ihrer Druckluftanlage freisetzen. DD+-, PD+- und UD+-Filter entfernen diese Verunreinigungen effizient und schützen so Ihre Geräte und Prozesse. Diese innovativen Filterlösungen wurden so konzipiert, dass sie kostengünstig beste Druckluftqualität bereitstellen und damit die steigende Nachfrage nach hoher Qualität erfüllen.Maximale Öl-Aerosol-, Staub- und Wassertröpfchenfilterung und -ableitung: Die hocheffiziente Glasfaser-Nautilus-
Technologie sorgt für einen geringen Druckabfall.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Niedrige Betriebskosten: Die optimale Konstruktion und Filtertechnologie lässt nur geringe Druckverluste zu.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der
Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Hochleistungfilter UD 45+ inPASS: Durchflussleistung max (l/min) *2700Durchflussleistung max (m3/h) *162Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,001Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)3/4 Gewicht (kg)2,68Gehäusegröße45Maße (mm)Zeichnung siehe Foto obenBreite B = 135Länge A = 453* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
4 x sofort verfügbar
30
%
-10% Code INVENTUR10

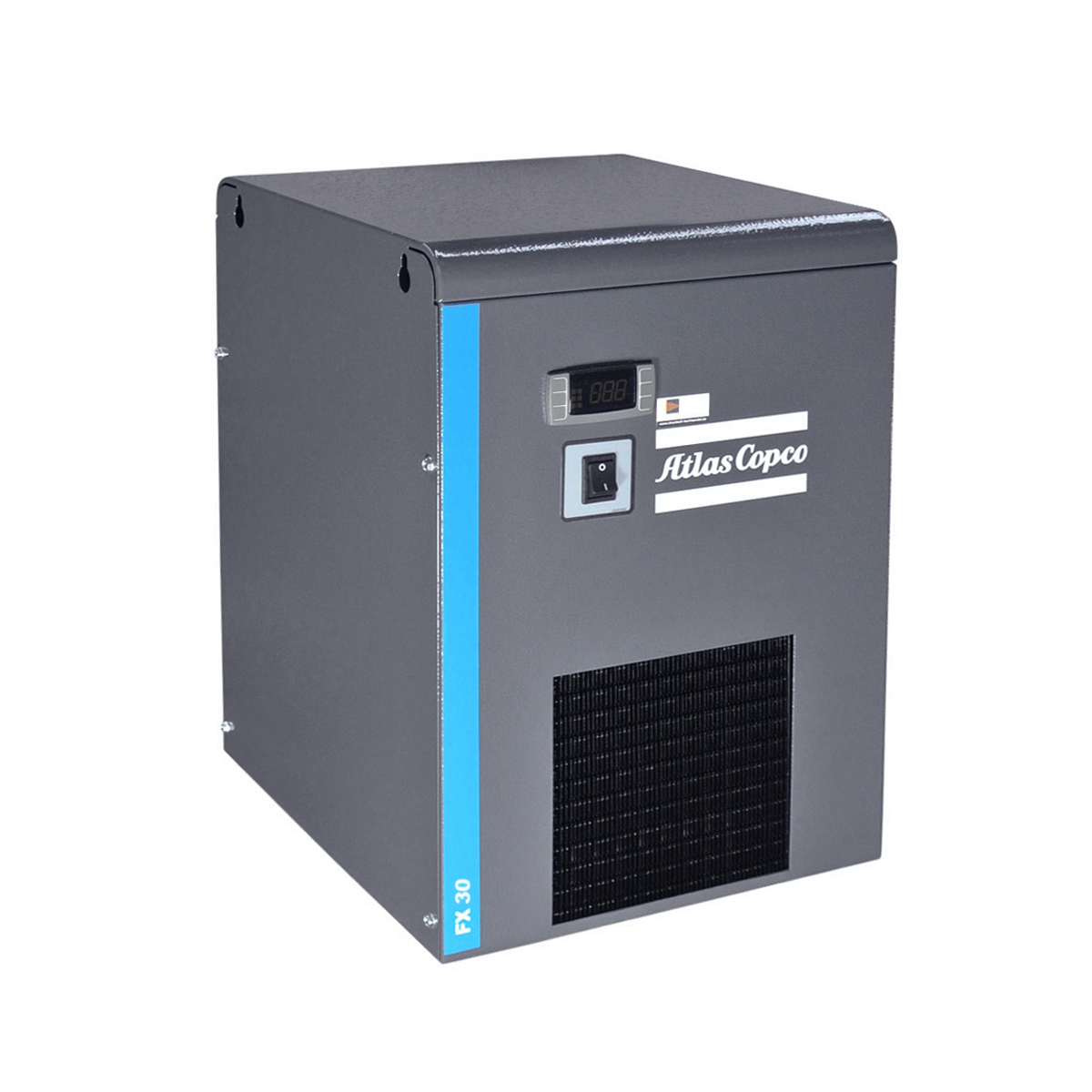

Atlas Copco Kältetrockner FX 30 - 30 l/s - 1800 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 30:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
30
Druckverlust (bar)
0,3
Leistungsaufnahme max (kW)
0,39
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,5
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
27
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
25
%
Atlas Copco Hochleistung-Koaleszenzfilter PD 25+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Hochleistungfilter PD 25+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Ölkoaleszenzfilter mit patentierter Nautilus- Technologie: Die Kompressorelementschmierung und Ihre Kompressoranlage
selbst können Öl-Aerosole und nassen Staub in Ihrer Druckluftanlage freisetzen. DD+-, PD+- und UD+-Filter entfernen diese Verunreinigungen effizient und schützen so Ihre Geräte und Prozesse. Diese innovativen Filterlösungen wurden so konzipiert, dass sie kostengünstig beste Druckluftqualität bereitstellen und damit die steigende Nachfrage nach hoher Qualität erfüllen.Maximale Öl-Aerosol-, Staub- und Wassertröpfchenfilterung und -ableitung: Die hocheffiziente Glasfaser-Nautilus-
Technologie sorgt für einen geringen Druckabfall.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Niedrige Betriebskosten: Die optimale Konstruktion und Filtertechnologie lässt nur geringe Druckverluste zu.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der
Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Hochleistungfilter PD 25+ ohne inPASS: Durchflussleistung max (l/min) *1500Durchflussleistung max (m3/h) *90Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,01Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,34Gehäusegröße25Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 406* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
25
%
Atlas Copco Hochleistung-Koaleszenzfilter UD 7+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Hochleistungfilter UD 7+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Ölkoaleszenzfilter mit patentierter Nautilus- Technologie: Die Kompressorelementschmierung und Ihre Kompressoranlage
selbst können Öl-Aerosole und nassen Staub in Ihrer Druckluftanlage freisetzen. DD+-, PD+- und UD+-Filter entfernen diese Verunreinigungen effizient und schützen so Ihre Geräte und Prozesse. Diese innovativen Filterlösungen wurden so konzipiert, dass sie kostengünstig beste Druckluftqualität bereitstellen und damit die steigende Nachfrage nach hoher Qualität erfüllen.Maximale Öl-Aerosol-, Staub- und Wassertröpfchenfilterung und -ableitung: Die hocheffiziente Glasfaser-Nautilus-
Technologie sorgt für einen geringen Druckabfall.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Niedrige Betriebskosten: Die optimale Konstruktion und Filtertechnologie lässt nur geringe Druckverluste zu.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der
Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Hochleistungfilter UD 7+ ohne inPASS: Durchflussleistung max (l/min) *420Durchflussleistung max (m3/h) *25,2Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,001Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,22Gehäusegröße7Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 353* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner FX 60
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 60:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
60
Druckverlust (bar)
0,18
Leistungsaufnahme max (kW)
1,1
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R410A _ 0,55
L x B x H mm
557 x 460 x 789
Druckluft Anschluss
G 1 1/2"
Gewicht (kg)
60
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
25
%

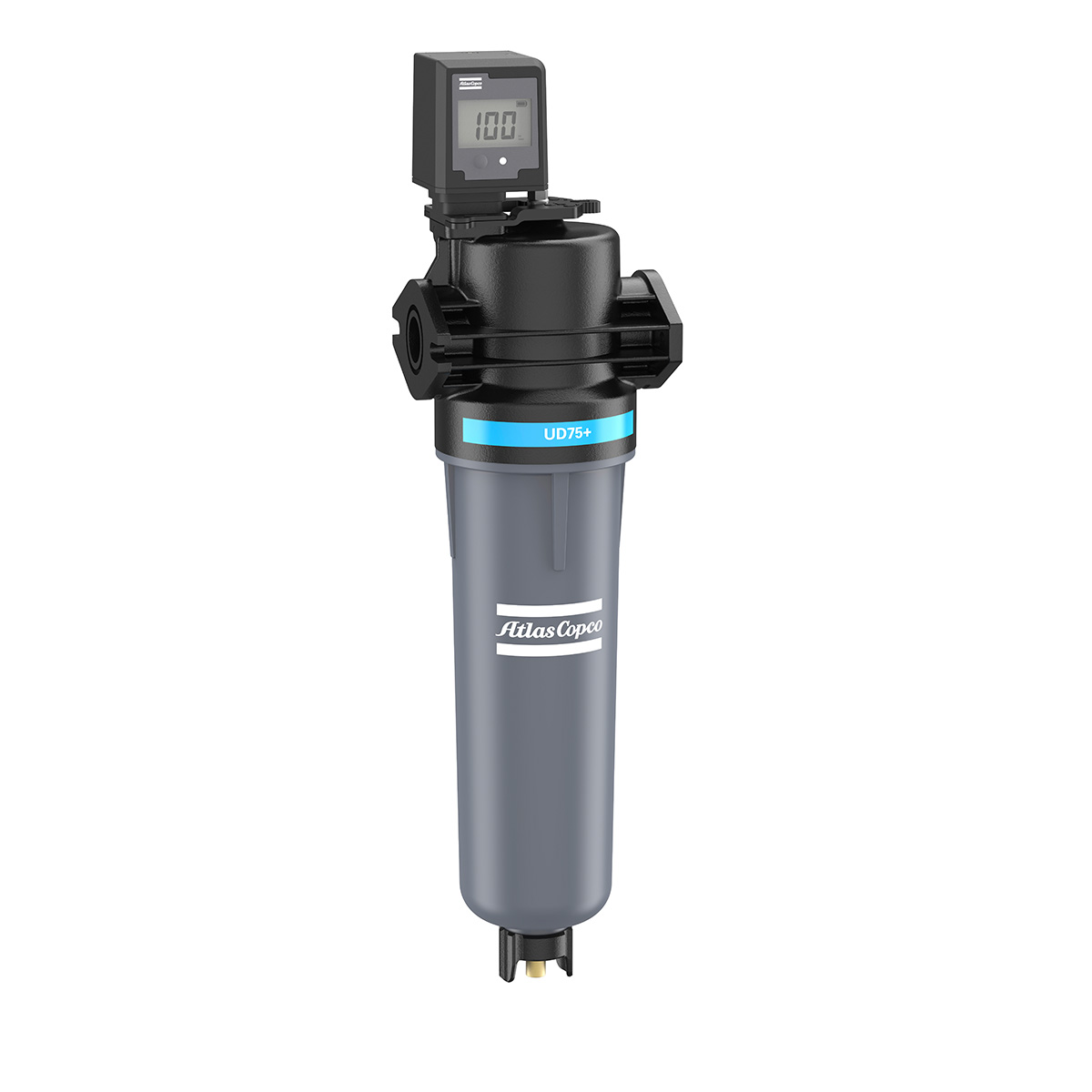

Atlas Copco Hochleistung-Koaleszenzfilter UD 75+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Hochleistungfilter UD 75+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Ölkoaleszenzfilter mit patentierter Nautilus- Technologie: Die Kompressorelementschmierung und Ihre Kompressoranlage
selbst können Öl-Aerosole und nassen Staub in Ihrer Druckluftanlage freisetzen. DD+-, PD+- und UD+-Filter entfernen diese Verunreinigungen effizient und schützen so Ihre Geräte und Prozesse. Diese innovativen Filterlösungen wurden so konzipiert, dass sie kostengünstig beste Druckluftqualität bereitstellen und damit die steigende Nachfrage nach hoher Qualität erfüllen.Maximale Öl-Aerosol-, Staub- und Wassertröpfchenfilterung und -ableitung: Die hocheffiziente Glasfaser-Nautilus-
Technologie sorgt für einen geringen Druckabfall.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Niedrige Betriebskosten: Die optimale Konstruktion und Filtertechnologie lässt nur geringe Druckverluste zu.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der
Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Hochleistungfilter UD 75+ ohne inPASS: Durchflussleistung max (l/min) *4500Durchflussleistung max (m3/h) *270Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,001Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1 Gewicht (kg)2,65Gehäusegröße75Maße (mm)Zeichnung siehe Foto obenBreite B = 135Länge A = 538* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
25
%
Atlas Copco Partikelfilter PDp 7+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Partikelfilter PDp 7+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Optimale Trockenstaubfiltration: DDp+- und PDp+-Filter verhindern effizient, dass Staub, Korrosionspartikel, Mikroorganismen, Schmutz und Adsorptionsmaterial in Ihren Druckluftstrom gelangen. Diese innovativen Filtrationslösungen sind so konzipiert, dass sie kosteneffizient die beste Druckluftreinheit liefern und die strengen Qualitätsanforderungen von heute erfüllen.Maximale Entfernung von Schmutz, festen Partikeln, Mikroorganismen und Rostpartikeln: Hocheffiziente Medien aus gefalteter Glasfaser mit grobem Vorfiltervlies sorgen für eine hohe Staubhalteleistung.Minimale Betriebskosten: Die optimale Faltenkonstruktion und Filtertechnologie sorgen für geringe Druckverluste.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Partikelfilter PDp 7+ ohne inPASS: Durchflussleistung max (l/min) *420Durchflussleistung max (m3/h) *25,2Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,26Gehäusegröße7Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 353* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
25
%
Atlas Copco Partikelfilter PDp 15+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Partikelfilter PDp 15+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Optimale Trockenstaubfiltration: DDp+- und PDp+-Filter verhindern effizient, dass Staub, Korrosionspartikel, Mikroorganismen, Schmutz und Adsorptionsmaterial in Ihren Druckluftstrom gelangen. Diese innovativen Filtrationslösungen sind so konzipiert, dass sie kosteneffizient die beste Druckluftreinheit liefern und die strengen Qualitätsanforderungen von heute erfüllen.Maximale Entfernung von Schmutz, festen Partikeln, Mikroorganismen und Rostpartikeln: Hocheffiziente Medien aus gefalteter Glasfaser mit grobem Vorfiltervlies sorgen für eine hohe Staubhalteleistung.Minimale Betriebskosten: Die optimale Faltenkonstruktion und Filtertechnologie sorgen für geringe Druckverluste.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Partikelfilter PDp 15+ ohne inPASS: Durchflussleistung max (l/min) *900Durchflussleistung max (m3/h) *54Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,27Gehäusegröße15Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 353* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
42
%
GEBRAUCHT
GEBRAUCHT Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min - BJ 2023 - SN ITJ796808
Gebrauchter Kältetrockner mit erneuertem Temperaturfühler. Baujahr 2023. Seriennummer ITJ796808.
Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1200
l/min
Volumenstrom
1,2
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,26
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
25
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator
- Kältemittel-Verdichter
- Schalter für maximalen Druck
- Druckschalter für Lüftersteuerung
- Lüfter
- Verflüssiger
- Kältemittel-Filter
- Expansionsvorrichtung
- Heißgas-Bypass
- Lufteinlass
- Luft-Kältemittel-Wärmetauscher
- Luft-Luft-Wärmetauscher
- Wasserabscheider
- Kondensatableiter
- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Sofort verfügbar
25
%
Atlas Copco Hochleistung-Koaleszenzfilter DD 45+ inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Hochleistungfilter DD 45+ inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Ölkoaleszenzfilter mit patentierter Nautilus- Technologie: Die Kompressorelementschmierung und Ihre Kompressoranlage
selbst können Öl-Aerosole und nassen Staub in Ihrer Druckluftanlage freisetzen. DD+-, PD+- und UD+-Filter entfernen diese Verunreinigungen effizient und schützen so Ihre Geräte und Prozesse. Diese innovativen Filterlösungen wurden so konzipiert, dass sie kostengünstig beste Druckluftqualität bereitstellen und damit die steigende Nachfrage nach hoher Qualität erfüllen.Maximale Öl-Aerosol-, Staub- und Wassertröpfchenfilterung und -ableitung: Die hocheffiziente Glasfaser-Nautilus-
Technologie sorgt für einen geringen Druckabfall.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Niedrige Betriebskosten: Die optimale Konstruktion und Filtertechnologie lässt nur geringe Druckverluste zu.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der
Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Hochleistungfilter DD 45+ inPASS: Durchflussleistung max (l/min) *2700Durchflussleistung max (m3/h) *162Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,1Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)3/4 Gewicht (kg)2,68Gehäusegröße45Maße (mm)Zeichnung siehe Foto obenBreite B = 135Länge A = 453* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
25
%
Atlas Copco Hochleistung-Koaleszenzfilter UD 25+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Hochleistungfilter UD 25+ ohne inPASS wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Ölkoaleszenzfilter mit patentierter Nautilus- Technologie: Die Kompressorelementschmierung und Ihre Kompressoranlage
selbst können Öl-Aerosole und nassen Staub in Ihrer Druckluftanlage freisetzen. DD+-, PD+- und UD+-Filter entfernen diese Verunreinigungen effizient und schützen so Ihre Geräte und Prozesse. Diese innovativen Filterlösungen wurden so konzipiert, dass sie kostengünstig beste Druckluftqualität bereitstellen und damit die steigende Nachfrage nach hoher Qualität erfüllen.Maximale Öl-Aerosol-, Staub- und Wassertröpfchenfilterung und -ableitung: Die hocheffiziente Glasfaser-Nautilus-
Technologie sorgt für einen geringen Druckabfall.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Patentierte Ableitungstechnologie: Eine raue Schicht/Barriere mit dreidimensionaler Struktur sorgt für eine effiziente Ölableitung und verhindert das erneute Eindringen von Öltröpfchen in den Druckluftstrom.Niedrige Betriebskosten: Die optimale Konstruktion und Filtertechnologie lässt nur geringe Druckverluste zu.Kostensparende Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale. Das Einsteckelement und der
Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt. Die Wartungsanzeige zeigt (vorbeugende) Wartungsalarme an.Technische Daten Hochleistungfilter UD 25+ ohne inPASS: Durchflussleistung max (l/min) *1500Durchflussleistung max (m3/h) *90Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,001Partikelabscheidegrad 1μm (%)99,999Partikelabscheidegrad 0,01μm (%)99,999Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)1/2 Gewicht (kg)1,34Gehäusegröße25Maße (mm)Zeichnung siehe Foto obenBreite B = 106Länge A = 406* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
25
%
Atlas Copco Aktivkohlefilter QD 300+ ohne inPASS
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Atlas Copco ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter QD 300+ ohne inPASS (G2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Hochleistungs-Öldampffilter: QD+-Filter reduzieren effizient Kohlenwasserstoffe, Gerüche und Öldämpfe
in Ihrer Druckluft, um Ihre Investitionen, Geräte und Prozesse zu schützen. Die makrostrukturierte Aktivkohle reduziert den Restölgehalt durch Adsorption auf weniger als 0,003 mg/m³. Der Druckabfall ist dabei nur gering und bleibt während der gesamten Lebensdauer des Filters konstant.Maximale Öldampfentfernung: Die makrostrukturierte Aktivkohle wurde speziell entwickelt, um Öldämpfe mit minimaler Staubfreisetzung effizient und vollständig aus der Druckluft zu entfernen.Minimale Betriebskosten: Geringe Druckverluste durch optimale Durchflussauslegung.Kostengünstige Wartung: Das gerippte Gehäuse ermöglicht ein einfaches Entfernen der Filterschale.
Das Einsteckelement und der Ableitungsanschluss wurden extra für einen mühelosen Austausch entwickelt.Technische Daten Aktivkohlefilter QD 300+ ohne inPASS (G2): Durchflussleistung max (l/min) *18000Durchflussleistung max (m3/h) *1080Betriebsdruck max (bar)16Öl-Aerosolkonzentration (mg/m³)0,003Umgebungstemperatur min / max (°C)50Druckluft Eintrittstemperatur min / max (°C)1Druckluft Anschluss (zoll)2 Gewicht (kg)9,88Gehäusegröße300Maße (mm)Zeichnung siehe Foto obenBreite B = 222Länge A = 898* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Atlas Copco Druckluftaufbereitung mit System: Trockner, Filter und Co!
Wer auf den reibungslosen Ablauf seiner Herstellprozesse angewiesen ist, kommt an einer Aufbereitung von Druckluft nicht vorbei. Der Grund: Bleibt die Druckluft unaufbereitet, drohen Beeinträchtigungen durch Staubpartikel, Ölrückstände und Feuchtigkeit. Vor allem die Feuchtigkeit macht Druckluftsystemen zu schaffen. Sie führt schnell zu Korrosion im Leitungsnetz, verursacht unvorhergesehene Ausfälle und kann sich negativ auf die Produktqualität auswirken. Hier kann ein System aufeinander abgestimmter Druckluftaufbereitungs-Produkte, wie es die Atlas Copco Druckluftaufbereitung bietet, Abhilfe schaffen. Der schwedische Hersteller hat neben seinem umfassenden Sortiment an Kompressoren auch eine riesige Auswahl an Aufbereitungsprodukten im Programm. Je nachdem, welche Anforderungen an die Druckluftqualität gestellt werden, kann die Luft mit den Atlas Copco Produkten zuverlässig gefiltert oder getrocknet werden und schädliches Kondensat abgeleitet werden. Egal, ob Sie einen effizienten Drucklufttrockner, eine erstklassige Filterlösung oder eine Möglichkeit zur Kondensataufbereitung suchen – Atlas Copco bietet Aufbereitungslösungen mit System!
Erfüllt alle Anforderungen nach ISO-Norm: Die Atlas Copco Aufbereitung
Die Druckluftqualität, die von herkömmlichen Kompressoren geliefert wird, ist für die meisten Anwendungen nicht mehr ausreichend. Denn: Druckluftanwendungen werden heutzutage immer spezifischer und erfordern je nach Anforderung eine ganz bestimmte Reinheitsklasse. Hier kommt die ISO-Norm 8573-1:2010 ins Spiel: Sie definiert bestimmte Anforderungen an die eingesetzte Luft und beschriebt dies in unterschiedlichen Druckluft-Qualitätsklassen. Die Klassifizierung wird hier für drei unterschiedliche Parameter vorgenommen: Partikelkonzentration, Restfeuchtigkeit und Restölgehalt. Mittels einer Ziffer und zugeordneter Werte wird genau definiert, wie hoch die Belastung je Parameter und Klasse maximal sein darf. Mithilfe der Atlas Copco Aufbereitung kann die gewünschte Reinheitsklasse erreicht und die Zuverlässigkeit von Prozessen und Produkten abgesichert werden. Das Sortiment der Atlas Copco Druckluftaufbereitung umfasst dabei drei große Produktbereiche, aus denen Kunden die jeweiligen Aufbereitungsprodukte nach ihrem jeweiligen Anforderungsprofil wählen und nach Wunsch kombinieren können:
Drucklufttrocknung:
Bei diesem Teilbereich der Aufbereitung geht es darum, der Druckluft die Feuchtigkeit zu entziehen und die Bildung von Kondensat zu verhindern. Das Atlas Copco Druckluftaufbereitungs-Programm lässt sich hierbei in drei verschieden Arten von Trocknern unterteilen: Kältetrockner, Adsorptionstrockner und Membrantrockner.
Druckluftfiltration:
Die Aufbereitung mithilfe der Atlas Copco Druckluftfilter bietet effiziente Lösungen für die unterschiedlichsten Arten an Partikeln und Verunreinigungen. Dank der innovativen Technologie können je nach Filterart nasse Partikel, Öldämpfe, Feststoffpartikel und mehr gefiltert werden.
Kondensataufbereitung:
Mit seinen vielfältigen Artikeln zur Aufbereitung und Behandlung von Kondensat hat Atlas Copco alles im Programm, was für eine sichere Kondensataufbereitung benötigt wird: Wasserabscheider, Öl-Wasser-Trenner und Kondensatableiter.
Die Vorteile der Atlas Copco Aufbereitung auf einen Blick
Wer die Leistungsfähigkeit seines Druckluftsystems erhalten will, kommt an einer konsequenten Aufbereitung nicht vorbei. Denn jede spezielle Druckluftanwendung erfordert eine bestimmte Druckluftqualität. Wird diese permanent erfüllt, können Ausfälle minimiert und Verschleiß und Produktionsausfälle verhindert werden. Welche Vorteile die Atlas Copco Aufbereitung insgesamt bietet, sehen Sie hier im Überblick:
- Mehr Effizienz: Konsequenter Schutz und verbesserte Leistung der Gesamtanlage
- Höhere Qualität: Permanente Einhaltung einer konstanten Produktqualität
- Weniger Störungen: Dauerhafte Vermeidung von Produktionsausfällen
- Längere Nutzung: Signifikante Erhöhung der Lebensdauer von Anlagen und Werkzeugen
- Besserer Schutz: Weniger Verschleiß an Bauteilen, Ventilen und Dichtungen
- Reduzierte Feuchtigkeit: Weniger Schäden durch Korrosion an Rohren und Ventilen
- Weniger Leckagenbildung: Weniger Druckverluste aufgrund von Leckagen
Mit diesen Atlas Copco Produkten können Sie Druckluft zuverlässig aufbereiten:
Ihr neuer Atlas Copco Kompressor ist bereits ausgewählt und Ihnen fehlt nur noch die passende Aufbereitung? Dann stöbern Sie doch gleich in unserem umfassenden Sortiment an zuverlässigen Atlas Copco Aufbereitungsprodukten – für jede spezielle Anforderung ist etwas dabei. Selbstverständlich können die Produkte kombiniert und an den jeweiligen Kompressor angepasst werden.
Atlas Copco Kältetrockner
Atlas Copco Adsorptionstrockner
Atlas Copco Kondensatableiter
Atlas Copco Membrantrockner
Atlas Copco Öl-Wasser-Trenner
Atlas Copco Druckluftbehälter
Atlas Copco Aktivkohleadsorber
Atlas Copco Wasserabscheider
Atlas Copco Filter
Baureihen und Verfahren der Atlas Copco Drucklufttrocknung
Drei unterschiedliche Baureihen bietet Atlas Copco im Bereich der Drucklufttrocknung. Wesentliches Unterscheidungskriterium ist dabei das Verfahren, nach dem die Druckluft entfeuchtet wird. Bei der Auswahl des geeigneten Verfahrens kommt es neben der geforderten Druckluftqualität auch auf den Volumenstrom oder den gewünschten Drucktaupunkt an. Zur Auswahl stehen die Kältetrockner der Serie FX/FD, die Membrantrockner der Serie SD und die Adsorptionstrockner der Serie CD. Wie sich die drei Trocknerarten der Atlas Copco Druckluftaufbereitung unterscheiden, zeigen wir hier auf einen Blick:
Atlas Copco Kältetrockner: Serie FX und FD
Die Kältetrockner zählen zu der am häufigsten gewählten Trocknerart. Eingesetzt werden sie meist am Anfang des Druckluftnetzes. Entfeuchtet wird mittels Kältemittelkreislauf und eines oder mehrerer Wärmetauscher. Erhältlich mit einem Drucktaupunkt von bis zu 3 °C.
Atlas Copco Membrantrockner: Serie SD
Membranlufttrockner werden nicht elektrisch betrieben und häufig als Ergänzung zu einem Kältetrockner eingesetzt. Installiert wird das Gerät oft in der Nähe der Anwendung. Die Drucklufttrocknung erfolgt hier per Zylinder, der mit zahlreichen Hohlfasern gefüllt ist. Erhältlich in zwei Ausführungen mit einer Drucktaupunktabsenkung von 32 °C oder 55 °C.
Atlas Copco Adsorptionstrockner: Serie CD
Hier ist von kaltregenerierenden Adsorptionstrocknern die Rede. Die Installation erfolgt entweder am Anfang des Druckluftnetzes oder neben der Anwendung. Getrocknet wird die Luft unter Einsatz zweier Behälter, die mithilfe von Trockenmittel Feuchtigkeit adsorbieren. Ideal für große Volumenströme und erhältlich mit einem Drucktaupunkt von bis zu - 70 °C.
Effiziente Filterlösungen: Die 3 Filter-Arten von Atlas Copco im Überblick
Wird Luft während des Verdichtungsprozesses komprimiert, steigt gleichzeitig die Konzentration aller Verunreinigungen, die in der Umgebungsluft enthalten sind. Aerosole, Wasserdampf, Restöl und Schmutzpartikel können so in konzentrierter Form ins Druckluftsystem eindringen. Die Folgen sind Schäden an Leitungen, Maschinen und Werkzeugen. Dank der fortschrittlichen Filtertechnologie, die die Atlas Copco Aufbereitung bietet, können die unterschiedlichsten Verunreinigungen beseitigt werden. Eingeteilt werden die Atlas Copco Filter in drei hauptsächliche Bereiche:
Für feste Partikel: Atlas Copco Partikelfilter
Mithilfe von plissierten Filterelementen beseitigt diese Filterart Feststoffpartikel aus der Druckluft. Dank der großen Oberfläche verfügen die sog. Staubfilter über eine längere Lebensdauer bei gleichzeitig geringem Druckabfall.
Für nasse Partikel: Atlas Copco Koaleszenzfilter
Dank der patentierten Nautilus-Technologie lassen sich die Hochleistungs-Koaleszenzfilter perfekt in Umgebungen einsetzen, die mit Öl und Feuchtigkeit kontaminiert sind. Die gewickelten Filterelemente eliminieren Öl- oder Wasseraerosole sowie nasse Partikel.
Für Öldämpfe: Atlas Copco Aktivkohlefilter
Diese Filterart wird eingesetzt, um Öldämpfe aus der Druckluft zu adsorbieren. Dank der makrostrukturierten Aktivkohle, die mit einer größeren Oberfläche ausgestattet ist, können insgesamt mehr Verunreinigungen aufgenommen werden. Und das bei geringerem Druckabfall.
Der integrierte Bypass: Die Innovation der Atlas Copco Druckluftaufbereitung
Für alle, die die Atlas Copco Aufbereitung noch effizienter nutzen wollen, hat der schwedische Hersteller eine innovative Filterfunktion integriert: Bei allen Modellen mit inPASS™-Bypass wird im Bereich der Filternutzung einiges vereinfacht: So kann der Filter während der Wartung einfach weiterbetrieben werden. Denn Filter mit integrierter Funktion leiten die Luft clever um und sorgen für einen permanenten Druckluftstrom – auch während am Filter gearbeitet wird. Wartungen können damit also auch während der Arbeitszeit eingeplant werden und Anlagen müssen bei Instandhaltungsarbeiten nicht mehr komplett abgeschaltet werden. Unternehmen können ihre Produktion einfach weiterlaufen lassen: Die Folge: Flexiblere Abläufe und immense Kosteneinsparungen durch geringere Ausfallzeiten. Aufwendige Bypass-Lösung, die bisher zur Wartung der Filter eingesetzt wurden, gehören mit dem inPASS™-System der Vergangenheit an!
Sie wollen mehr über die Atlas Copco Aufbereitung erfahren? Dann melden Sie sich bei uns. Wir beraten Sie gerne und zeigen Ihnen die verschiedenen Möglichkeiten, die das umfangreiche Aufbereitungssortiment bietet. Natürlich zugeschnitten auf Ihre Anwendung!
