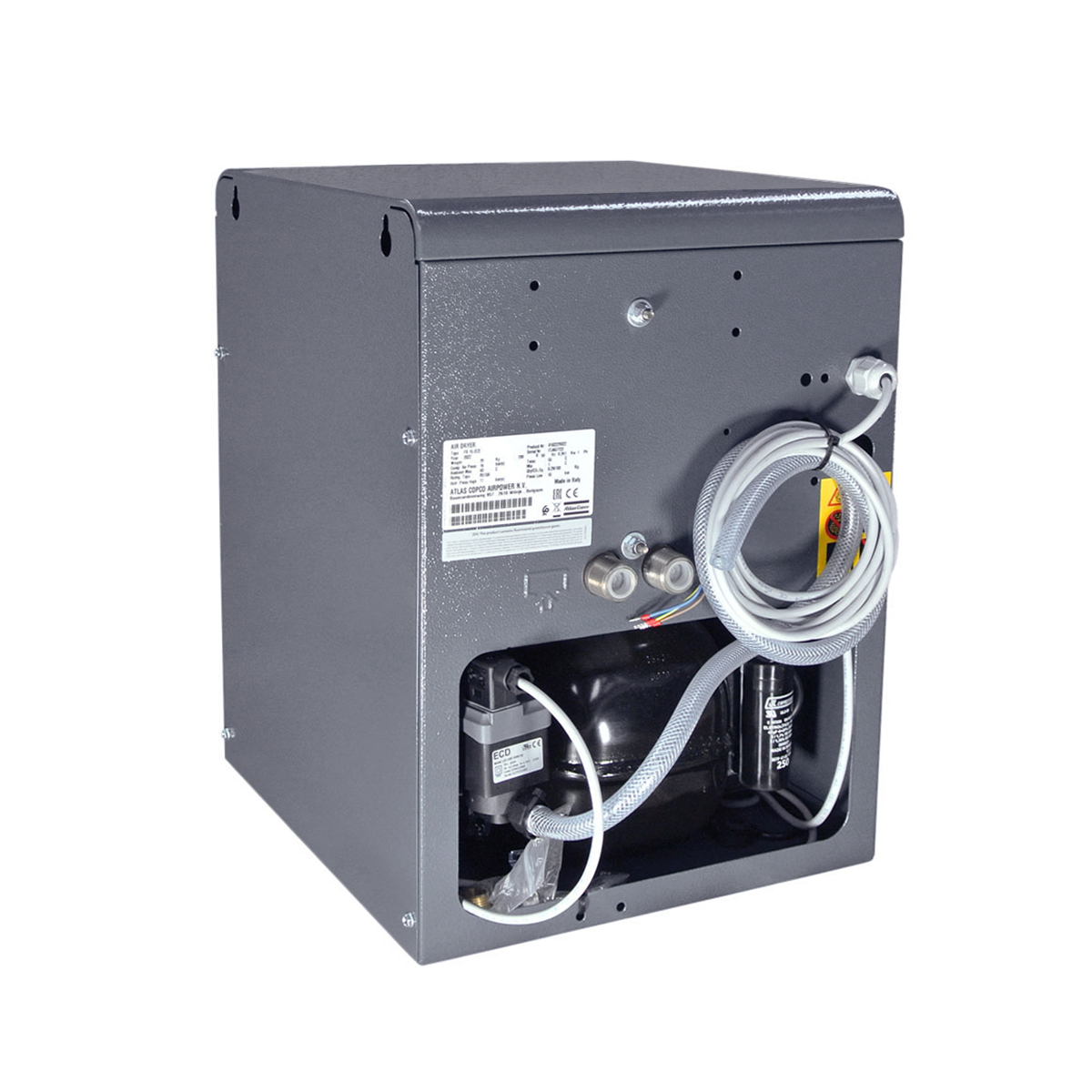

Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min
Versandkostenfrei
%
INVENTUR-ABVERKAUF
2.153,90 €*
(40% gespart)
1.292,34 € inkl. MwSt.
1.086,00 € zzgl. MwSt.Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
Lieferzeit:
Sofort verfügbar, Lieferzeit 1-3 Tage
Produktnummer:
8102229323
Gewicht:
25 kg
Versand:
Spedition
Downloads
Produktinformationen "Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min"
BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.
Technische Daten:
| Volumenstrom | 20 | l/s |
| Volumenstrom | 1200 | l/min |
| Volumenstrom | 1,2 | m³/min |
| Drucktaupunkt | + 3 | °C |
| Differenzdruck | 0,25 | bar |
| Leistungsaufnahme | 0,26 | kW |
| Betriebsspannung/Frequenz | 230/1/50 | |
| Kältemittel | R513A |
Referenzbedingungen:
| Betriebsdruck | 7 | bar |
| Drucklufteintrittstemperatur | 35 | °C |
| Umgebungstemperatur | 25 | °C |
| Relative Luftfeuchtigkeit am Eintritt | 100 | % |
Grenzwerte:
| Umgebungstemperatur | min. | 5 | °C |
| Umgebungstemperatur | max. | 43 | °C |
| Eintrittstemperatur | min. | 5 | °C |
| Eintrittstemperatur | max. | 55 | °C |
| Betriebsdruck | min. | 6 | bar |
| Betriebsdruck | max. | 14 | bar |
Abmessungen, Gewichte und Anschlüsse:
| Länge/Breite/Höhe | 493/350/450 | mm |
| Nettogewicht | 25 | kg |
| Druckluftanschlüsse | 3/4 | " |
Vorteile
- Anschlussfertige, vollständige Drucklufttrocknungsstation
- Kompaktes Design
- Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
- Energieeffizienter Wärmetauscher
- Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
- Drucktaupunktsensor für eine genaue Drucktaupunktmessung
- Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
- Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
- Vereinfachte Service
- Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator
- Kältemittel-Verdichter
- Schalter für maximalen Druck
- Druckschalter für Lüftersteuerung
- Lüfter
- Verflüssiger
- Kältemittel-Filter
- Expansionsvorrichtung
- Heißgas-Bypass
- Lufteinlass
- Luft-Kältemittel-Wärmetauscher
- Luft-Luft-Wärmetauscher
- Wasserabscheider
- Kondensatableiter
- Luftauslass
Lieferumfang
- Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
- Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
- Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
- Dixell Steuerung
- Potentialfreie Kontakt für Störmeldungen
- Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
- Geschlossener Kältekreislauf:
- Kältemittelkompressor
- Luftgekühltem Verflüssiger mit Ventilator
- Verflüssiger Druckregler
- Sammelgefäß für Kältemittel
- Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
- Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
- Heißgas-Bypass-Ventil
Zertifizierungen
- CE
| Warengruppe: | KÄLTETROCKNER |
|---|
