Aussteller - Atlas Copco Schraubenkompressor GA 5 VSD+ P 9 bar CE 400V 50Zustand: Sehr gut
Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E):
bei Betriebsüberdruck
5,5
bar
7,2 – 18,7
l/s
0,43 – 1,12
m3/min
bei Betriebsüberdruck
7,0
bar
7,0 – 18,5
l/s
0,42 – 1,11
m3/min
bei Betriebsüberdruck
9,0
bar
6,8 – 14,9
l/s
0,41 – 0,89
m3/min
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Leistungsbedarf des Lüfters
0,185
kW
Drucklufttemperatur nach dem Kühler
30
°C
Kühlluftmenge
0,8
m³/s
Ölfüllmenge
6,5
l
Restölgehalt
<2
mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151
62
dB(A)
Grenzwerte:
Betriebsüberdruck
5,5 bis 9
bar
Kühllufttemperatur
0 bis 46
°C
Gesamt-Leistungsbedarf der Kompaktanlage:
bei Betriebsüberdruck
5,5
bar
2,9 – 6,6
kW
bei Betriebsüberdruck
7,0
bar
3,4 – 7,3
kW
bei Betriebsüberdruck
9,0
bar
4,3 – 6,8
kW
Drehzahlbereich:
bei Betriebsüberdruck
5,5
bar
1900 - 4500
min-1
bei Betriebsüberdruck
7,0
bar
1900 - 4500
min-1
bei Betriebsüberdruck
9,0
bar
1900 - 3500
min-1
Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco
Nennleistung
5,5 kW
Spannung / Frequenz
400 V / 50 Hz
Wirkungsgrad
IE3 94,0 %
Abmessungen und Gewichte:
Länge/Breite/Höhe
610 / 630 / 1420
mm
mit Verpackung L/B/H
880 / 760 / 1650
mm
Netto-Gewicht
188
kg
Brutto-Gewicht
193
kg
Rohranschlüsse:
Druckluftanschluss
G 3/4
Kondensat manuell
G 1/8
Kondensat automatisch (Aussen- und Innendurchmesser)
8/6
mm
Die wichtigsten Vorteile des GA 5-15 VSD+:
Effizient:
Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt.
Zuverlässig:
In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten!
Kompakt:
Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten.
Die Antriebseinheit besteht aus 2 Hauptkomponenten:
Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards.
Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist.
Direktantrieb
Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht.
Innovativer Lüfter (13)
Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform.
Ölabscheider, Ölfilter und Verbrauchsteile (9,7)
Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist
Wächterventil (2)
Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie.
Steuersystem
Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen.
Dualer Drucksollwert:
Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken.
Wochenzeitschaltuhr
Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen.
Integrierter Sparzyklus
Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum.
Komplettausstattung
Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte.
GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.
40
%
Aussteller - Atlas Copco Schraubenkompressor G 5 - 10FF TM (200l Behälter)
Zustand: sehr gut
Nutzbarer Volumenstrom am Austritt der Kompaktanlage:
bei Betriebsüberdruck
9,5
bar
13,0
l/s
0,78
m3/min
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Motornennleistung
5,5
kW
Motornenndrehzahl
2.905
min-1
Drucklufttemperatur nach dem Trockner
25
°C
Ölfüllmenge
2,5
l
Restölgehalt
<5
mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151
65
dB(A)
Behältervolumen
200
l
Grenzwerte:
Betriebsüberdruck
4 bis 9,75
bar
Kühllufttemperatur
0 bis 46
°C
Daten des Elektromotors: Flansch-Drehstrommotor, Schutzart IP 55, Isolationsklasse F. Fabrikat WEG
Spannung / Frequenz
400 V / 50 Hz
Wirkungsgrad
IE3 89,2 %
Daten des integrierten Kältetrockners:
Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%)
5
°C
Druckverlust über den Trockner
0,2
bar
Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter)
0,5
kW
Kühlluftmenge
2,48
m³/min
Kältemittel, Typ
R 513 a
Kältemittel, Menge
0,2
kg
Abmessungen, Gewichte und Anschlüsse auf 200 l-Behälter:
Länge/Breite/Höhe
1430 / 600 / 1260
mm
Netto-Gewicht
210
kg
Die Kompressoren G 2–7 sind mit 2 kW, 3 kW, 4 kW, 5 kW und 7 kW Leistung und 4,8 bis 17,3 l/s Volumenstrom erhältlich.
Der Kompressor besteht aus folgenden Hauptkomponenten:
Hochmodernes Kompressorelement
TEFC-Motor mit Schutzart IP55 (erfüllt bzw. übertrifft die Effizienzstandards IEEE und NEMA Premium) mit dauergeschmierten Lagern
Standard-Steuerung
Luft-/Ölabscheider
Lufteinlassfilter
Die Full-Feature- Version beinhaltet einen integrierten Kältemitteltrockner, der mit dem umweltfreundlichen Kältemittel R513A arbeitet.
Funktionsprinzip
Die Luft wird durch den Luftfilter, das Einlassventil und das Luftansaugventil in das Kompressorelement angesaugt. Diese Druckluft wird dann durch den Luft-Ölabscheider und das Mindestdruckventil in den Behälter (falls vorhanden) gedrückt. Bei einer Full-Feature-Einheit zirkuliert die Luft durch den Kältetrockner und danach zum Druckluftausgang.
Merkmale
Drehschraubenelement auf dem neuesten Stand der Technik
Patentierte, intern entwickelte, öleingespritzte Schraubenelemente mit dem neuesten asymmetrischen Rotorprofil von Atlas Copco, die für einen zuverlässigen Volumenstrom und einen niedrigen Energieverbrauch entwickelt wurden. Durch den Einsatz hochwertiger Werkstoffe auf geringen Verschleiß ausgelegt.
Ölabscheider, Ölfilter und Verbrauchsmaterialien
Der hocheffiziente zweistufige Luft-Ölabscheider reduziert den Ölverbrauch, senkt die Wartungskosten und bietet eine sichere Ölabscheidung.
Der Ölfilter befreit das Öl kontinuierlich von Partikeln über 25 µm und erreicht 99 % Wirkungsgrad. Er erhält die Schmierfähigkeit und sichert den einwandfreien Zustand der beweglichen Teile.
Vereinfachtes Steuer- und Regelsystem. Die Symbol-basierte Steuerung der Modelle G 2–7 enthält:
Anzeige von Betriebs- und Arbeitsstunden
Servicewarnungen für optimalen Schutz
Anzeige von Druck und Temperatur am Elementauslass
Drucklufttrockner (bei Full Feature-Version)
Der integrierte Trockner entfernt effizient Feuchtigkeit, Aerosole und Schmutzpartikel zum Schutz Ihrer gesamten Druckluftversorgung. Qualitativ hochwertige Druckluft verlängert die Lebensdauer Ihrer Anlagen, erhöht die Effizienz und stellt die Qualität Ihres Endprodukts sicher. Drucktaupunkt bei 5 °C bei maximalem Volumenstrom (100 % relative Luftfeuchtigkeit bei 20 °C).
Vorteile
Energieeinsparungen
Durch modernste Kompressorelemente ist der Energiebedarf niedrig und das erzeugte Druckluftvolumen hoch.
Zuverlässiges und kompaktes Konzept
Steuerung für optimale Effizienz und Zuverlässigkeit. Erfüllt Ihre Ansprüche an die Druckluftqualität und bietet die bestmögliche Nutzung Ihrer Produktionsfläche.
Geräuscharmer Betrieb
Durch die schallgedämmte Haube ist kein separater Kompressorraum erforderlich. Die Installation ist in den meisten Einsatzumgebungen möglich.
Höchste Zuverlässigkeit
Der robuste Luft- und Ölfilter bietet durch seine lange Lebensdauer und die hohe Zuverlässigkeit lange Wartungsintervalle und einen geringen Wartungsaufwand. Der Luft- und Ölfilter lässt sich einfach austauschen.
Der IE3-Motor mit Schutzart IP55 (TEFC) und vollständig geschlossenem, lüftergekühltem Motor sorgt für hohe Zuverlässigkeit. Die Effizienzklasse erfüllt oder übertrifft strengste Vorschriften.
Lieferumfang
Stahlgrundrahmen für fundamentlose Aufstellung. Kompressor und Motor auf Grundrahmen elastisch gelagert.
Keilriemenantrieb mit mechanischer Spannvorrichtung zwischen Motor und Kompressorelement.
Schallhaube aus Stahlblech mit großen abnehmbaren Seitenteilen.
Luftansaugfilter mit Be- und Entlastungsventil.
Temperaturgeregelter Ölkühlerventilator.
Druckölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.
Öl-/Luftbehälter mit Sicherheitsventil.
Erstölfüllung enthalten.
Integrierter Trockner, Nachkühler, Wasserabscheider mit automatischem elektronischem Kondensatablass.
Schaltschrank, Schutzart IP54 mit automatischem Stern-Dreieckschalter und Motorschutzschalter in der Schallhaube integriert.
Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.
35
%

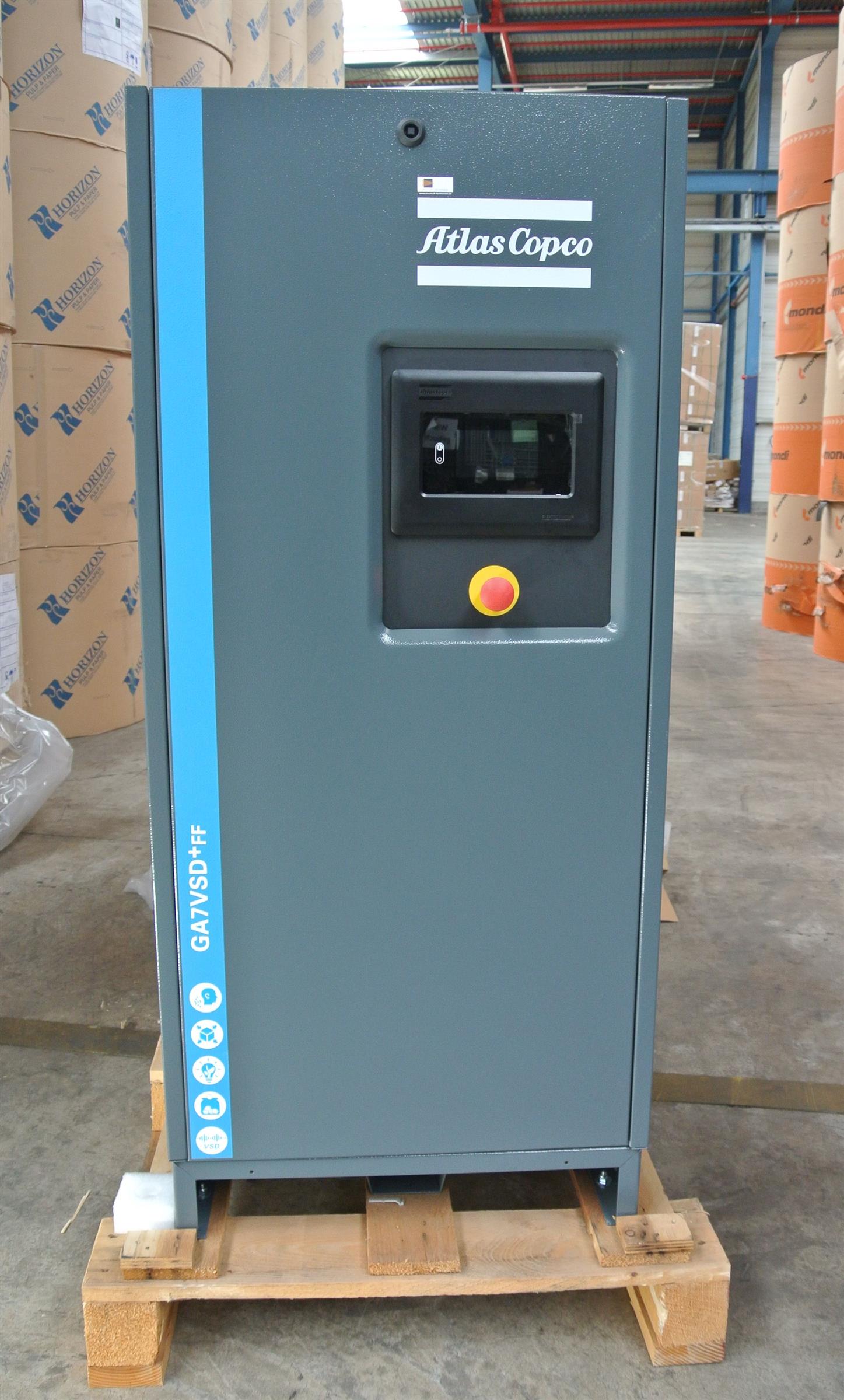

Aussteller - Atlas Copco Schraubenkompressor GA 7 VSD+ FF
Zustand: Sehr gut
Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E):
bei Betriebsüberdruck
5,5
bar
7,2 – 21,9
l/s
0,43 – 1,31
m3/min
bei Betriebsüberdruck
7,0
bar
7,0 – 21,7
0,42 – 1,30
m3/min
bei Betriebsüberdruck
9,5
bar
6,8 – 18,0
0,41 – 1,08
m3/min
bei Betriebsüberdruck
12,5
bar
7,3 – 14,2
0,44 – 0,85
m3/min
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Leistungsbedarf des Lüfters
0,185
kW
Drucklufttemperatur nach dem Kühler
25
°C
Kühlluftmenge
0,8
m³/s
Ölfüllmenge
6,5
l
Restölgehalt
<2
mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151
62
dB(A)
Grenzwerte:
Betriebsüberdruck
5,5 bis 12,75
bar
Kühllufttemperatur
0 bis 46
°C
Gesamt-Leistungsbedarf der Kompaktanlage:
bei Betriebsüberdruck
5,5
bar
3,3 – 8,4
kW
bei Betriebsüberdruck
7,0
bar
3,8 – 9,2
kW
bei Betriebsüberdruck
9,5
bar
4,7 – 9,2
kW
bei Betriebsüberdruck
12,5
bar
6,2 – 9,2
kW
Drehzahlbereich:
bei Betriebsüberdruck
5,5
bar
1900 - 5250
min-1
bei Betriebsüberdruck
7,0
bar
1900 - 5250
min-1
bei Betriebsüberdruck
9,5
bar
1900 - 4500
min-1
bei Betriebsüberdruck
12,5
bar
2100 - 3750
min-1
Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco
Nennleistung
7,5 kW
Spannung / Frequenz
400 V / 50 Hz
Wirkungsgrad
IE3 93,3 %
Daten des Kältetrockners:
Typ
ID 30
Drucktaupunkt
3
°C
Druckverlust über den Trockner
0,16
bar
Gesamtleistungsaufnahme
0,43
kW
Kühlluftmenge
10,8
m³/min
Wärmemenge, abgegeben über Kühlluft (bei 23 °C)
0,9
kW
Kältemittel, Typ
R 134 a
Kältemittel, Menge
0,4
kg
Abmessungen und Gewichte:
Länge/Breite/Höhe
985 / 630 / 1420
mm
mit Verpackung L/B/H
1123 / 758 / 1651
mm
Netto-Gewicht
268
kg
Brutto-Gewicht
277
kg
Rohranschlüsse:
Druckluftanschluss
G 3/4
Kondensat manuell
G 1/8
Kondensat automatisch (Aussen- und Innendurchmesser)
8/6
mm
Die wichtigsten Vorteile des GA 5-15 VSD+:
Effizient:
Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt.
Zuverlässig:
In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten!
Kompakt:
Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten.
Die Antriebseinheit besteht aus 2 Hauptkomponenten:
Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards.
Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist.
Direktantrieb
Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht.
Innovativer Lüfter (13)
Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform.
Ölabscheider, Ölfilter und Verbrauchsteile (9,7)
Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist
Wächterventil (2)
Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie.
Steuersystem
Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen.
Dualer Drucksollwert:
Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken.
Wochenzeitschaltuhr
Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen.
Integrierter Sparzyklus
Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum.
Komplettausstattung
Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte.
GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.
35
%
Aussteller - Atlas Copco Kältetrockner FX10 - 10 l/s - 600 l/min
Zustand: Sehr gut
Technische Daten:
Volumenstrom
10
l/s
Volumenstrom
600
l/min
Volumenstrom
0,6
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,250
bar
Leistungsaufnahme
0,164
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
3
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
16
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
19
kg
Druckluftanschlüsse
3/4
"
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert.Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Funktionsprinzip
Kältetrocknung bedeutet, dass die Druckluft gekühlt wird, wodurch eine große Menge an Wasser entsteht, das von der Luft getrennt werden muss. Nach dem Abkühlen und Kondensieren wird die Druckluft wieder auf etwa Raumtemperatur erwärmt, so dass sich an der Außenseite des Rohrsystems kein Kondenswasser bildet.Dieser Wärmeaustausch zwischen eingehender und ausgehender Druckluft reduziert gleichzeitig die erforderliche Kühlleistung des Kältemittelkreislaufs.Die Kühlung erfolgt über ein geschlossenes Kältemittelsystem. Eine direkte Kältemitteleinspritzung reagiert sofort auf einen Lastwechsel und ein hochpräzises Heißgas-Bypass-Ventil sorgt für ein konstantes Temperaturverhältnis ohne Vereisungsgefahr und gewährleistet so einen konstanten Drucktaupunkt.Die Trockner verfügen über einen sehr effizienten Wärmetauscher speziell entwickelt um Differenzdrücke auf ein Minimum zu reduzieren. Anfallendes Kondensat wird durch einen niveaugesteuerten Kondensatableiter (Zero-Loss) entfernt.Die digitale Steuerung ermöglicht die Visualisierung des Drucktaupunktes und somit der erzeugten Druckluftqualität. Darüber hinaus ist es möglich, Warnungen und Alarme über einen potentialfreien Kontakt abzugreifen.
Beschreibung
1. Kältemittel-Separator2. Kältemittel-Verdichter3. Schalter für maximalen Druck4. Druckschalter für Lüftersteuerung5. Lüfter6. Verflüssiger7. Kältemittel-Filter8. Expansionsvorrichtung9. Heißgas-Bypass10 Lufteinlass11. Luft-Kältemittel-Wärmetauscher12. Luft-Luft-Wärmetauscher13. Wasserabscheider14. Kondensatableiter15. Luftauslass
Druckluft-Kreislauf:
Heiße, gesättigte Luft tritt in den Trockner ein und wird durch die Abluft über einen Luft-Luft-Wärmetauscher teilweise abgekühlt. Die Reduzierung der Temperatur der Zuluft verringert die Belastung des Kältemittelkreislaufs. Der Luft-Kältemittel-Wärmetauscher überträgt die Wärme der Druckluft auf das kalte Kältemittel und zwingt den Wasserdampf in der Druckluft zur Kondensation. Diese Kondensate werden im Wasserabscheider gesammelt und mittels eines elektronischen Kondensatableiter abgeschieden. Am Luftauslass wird die abgekühlte Druckluft wieder erwärmt, um eine Kondensation in den Rohrleitungen zu verhindern
Kältemittel-Kreislauf:
Dies ist ein geschlossener Kreislauf, in dem sich das Kältemittel befindet. Der Kältemittelkompressor bringt das gasförmige Kältemittel auf hohen Druck und hohe Temperatur. Um sicherzustellen, dass nur gasförmiges Kältemittel in den Verdichter gelangt, wird vor dem Verdichter ein Kältemittelseparator installiert. Der Verflüssiger kühlt das Kältemittel leicht so dass es vom gasförmigen in den flüssigen Zustand übergeht. Die Expansionsvorrichtung reduziert den Druck des Kältemittels, wodurch seine Temperatur gesenkt und seine Kühlleistung stark erhöht wird. Zum Schutz vor schädlichen Partikeln ist ein Kältemittelfilter vorgesehen. Ein Heißgas-Bypass-Ventil wird auch verwendet, um einen stabilen Drucktaupunkt zu gewährleisten und das Einfrieren des Kondensats zu verhindern.
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
35
%
Aussteller - Atlas Copco Schraubenkompressor GA 7 - 10 P FM
Zustand: Sehr gut
Nutzbarer Volumenstrom am Austritt der Kompaktanlage:
bei Betriebsüberdruck
10,0
bar
17,0
l/s
1,02
m3/min
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Motornennleistung
7,5
kW
Motornenndrehzahl
2.950
min-1
Drucklufttemperatur nach dem Nachkühler
30
°C
Kühlluftmenge
0,8
m³/s
Ölfüllmenge
3,7
l
Restölgehalt
<2
mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151
61
dB(A)
Wellen-Leistungsbedarf des Motors:
bei maximalem Betriebsüberdruck
8,0
kW
Wellenleistungsbedarf im Leerlauf
2,0
kW
Grenzwerte:
Betriebsüberdruck
5,5 bis 10
bar
Kühllufttemperatur
0 bis 46
°C
Daten des Elektromotors: Flansch-Drehstrommotor, Schutzart IP 55, Isolationsklasse F. Fabrikat WEG Typ 132 S
Spannung / Frequenz
400 V / 50 Hz
Wirkungsgrad
IE3 90,2 %
Abmessungen und Gewichte:
Länge/Breite/Höhe
1.145 / 710 / 1.240
mm
Netto-Gewicht
270
kg
Brutto-Gewicht
285
kg
Rohranschlüsse:
Druckluftanschluss
G 3/4
Kondensat manuell
G 1/4
Kondensat automatisch
G 1/4
Hervorragende Konstruktion:
Konstruiert, um die höchste Zuverlässigkeit, die größte Energieeffizienz und die geringsten Wartungskosten zu erzielen, beinhaltet die GA 5 - 11 folgende Hauptbaugruppen:
1. Antrieb und Verdichterstufe:
Verdichterelement mit dem neusten, von Atlas Copco entwickelten, asymmetrischen Läuferprofil für eine optimale Kombination von maximalem Volumenstrom und niedrigem Leistungsbedarf. Der Riementrieb mit einem neuartigen Profil sorgt für eine minimale radiale Wellenbelastung.
2. Kühleraufbau:
Nachkühler mit integriertem Kondensatabscheider zur Erzeugung von gekühlter und entfeuchteter Druckluft. Der integrierte Kondensatabscheider ist mit elektronischen Kondensatableitern zur vollständigen Entwässerung ohne Druckluftverlust kombiniert
3. Elektronikon MK V
Die nächste Generation von Elektronikon® Steuerungen bietet, dank vieler eingebauter Funktionen, eine Vielzahl von Kontroll- und Überwachungsmöglichkeiten zur wirtschaftlichen und zuverlässigen Steuerung und Überwachung des Kompressors. Für eine bestmögliche Energieausnutzung steuert das Elektronikon® den Hauptmotor und regelt den Systemdruck in einem engen vorgegebenen Druckband.
Monochromes 3,5” Display mit eindeutigen Piktogrammen und selbsterklärender Menüstruktur.
Internetbasierte Kompressor Visualisierung mittels Ethernet.
Auf Wunsch kann der Kompressor mit einem hochauflösenden Farbdisplay (Elektronikon MK V grafic) geliefert werden.
4. Ölseparator, Ölfilter und Verbrauchsmaterial
Hochwirksame zweistufige Ölabscheidung für minimalen Ölverbrauch und niedrige Wartungskosten.
Einfache und kostengünstige Wartung durch die Verwendung von Longlife (bis zu 8000 Stunden) Verbrauchsteilen.
Der Ölfilter entfernt 99 % der Partikel größer 25 µm aus dem Öl, erhält die Schmierstoff Qualität und den Zustand aller drehenden Teile.
Standardausstattungen:
Wasserabscheider am Nachkühler
Energiesparregelung Ventilator
Energiesparregelung bei integriertem Trockner
Schaltkasten:
GA 5 -11 Kompressoren sind mit einem Schaltkasten mit folgendem Inhalt ausgestattet:
Stern-/Dreieck Schützkombination
Ventilator Motorschutz Relais
Transformator
Elektronikon Modul zur Steuerung, Regelung, Überwachung und Anzeige
Verdrahtung
Antrieb:
GA 5 - 11 Kompressoren werden von einem IP 55 WEG Käfigläufermotor der Effizienz Klasse IE3 angetrieben.
Regelung (Elektronikon MK V Standard Module):
GA 5 - 11 Kompressoren sind dem fortschrittlichen MK V Standard-Programm ausgerüstet.
Die elektronische Steuerung MK V-Standard steuert, regelt und überwacht den Kompressor. Angezeigt und überwacht wird folgendes:
Kompressor ZustandsanzeigenDurch LED`s: Spannung ein, Kompressor belastet, Service nötig, Alarm/Warnung.Auf dem Display: Motor läuft, Kompressor belastet/entlastet, Austrittsdruck, Elementaustrittstemperatur.
TemperaturVerdichterstufen Austrittstemperatur
DruckAustrittsdruck
Kompressor RegelungStart / StoppReset / Test
StundenzählerGesamtstunden, Laststunden, Wartungsintervalle
WartungsbedarfsanzeigeAnzeige des Servicebedarfs für die Hauptverschleißteile wie Ölseparator, Ölfilter, Luftfilter.
Kompressorsicherheit – WarnungsanzeigenZu hohe Verdichtungstemperatur, Sensorfehler
Kompressorsicherheit – AbschaltungsanzeigenZu hohe Verdichtungstemperatur, Hauptmotor/Ventilatormotor Überlast, Not-Aus
Digitale Relaisausgänge für Sammelstörung (Potentialfrei)
40
%
Aussteller - Atlas Copco Schraubenkompressor G 7 - 10 FF TM (270l Behälter)
Zustand: Sehr gut
Nutzbarer Volumenstrom am Austritt der Kompaktanlage:
bei Betriebsüberdruck
9,75
bar
18,1
l/s
1,09
m3/min
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Motornennleistung
7,5
kW
Motornenndrehzahl
2.940
min-1
Drucklufttemperatur nach dem Trockner
25
°C
Ölfüllmenge
3,0
l
Restölgehalt
<3
mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151
65
dB(A)
Behältervolumen
270
l
Grenzwerte:
Betriebsüberdruck
4 bis 9,75
bar
Kühllufttemperatur
0 bis 46
°C
Daten des Elektromotors: Flansch-Drehstrommotor, Schutzart IP 55, Isolationsklasse F. Fabrikat WEG
Spannung / Frequenz
400 V / 50 Hz
Wirkungsgrad
IE3 90,1 %
Daten des integrierten Kältetrockners:
Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%)
5
°C
Druckverlust über den Trockner
0,2
bar
Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter)
0,4
kW
Kühlluftmenge
16,1
m³/min
Kältemittel, Typ
R 134 a
Kältemittel, Menge
0,48
kg
Abmessungen, Gewichte und Anschlüsse auf 200 l-Behälter:
Länge/Breite/Höhe
1.533 / 640 / 1.332
mm
Netto-Gewicht
314
kg
Brutto-Gewicht
372
kg
G 7-15 Kompressoren sind mit 7,5 kW, 11kW und 15kW Motorleistung lieferbar und erzeugen einen Druckluftvolumenstrom von 13,8 bis 32,5 l/s.
Die Kompressoren sind mit den folgenden Hauptkomponenten ausgestattet:
Verdichterstufe auf dem aktuellen Stand der Technik
Elektromotor mit der Schutzart IP55 und der Effizienzklasse IE3
Elektronische Steuerung
Öl Separator
Luftfilter
Arbeitsprinzip
Die Luft wird von der Verdichterstufe durch den Luftfilter und das Einlassventil angesaugt und komprimiert. Die so erzeugte Druckluft gelangt durch den Luft/Öl Separator, über das Mindestdruckventil und den Nachkühler in den Behälter (falls vorhanden). Bei einem Kompressor mit integriertem Kältetrockner (Full feature) durchströmt die Druckluft anschließend den Kältetrockner und wird dort getrocknet. Bei auf Behälter montierten Kompressoren mit integriertem Kältetrockner gelangt getrocknete Druckluft in den Behälter. Im Druckluftbehälter bildet sich kein Kondensat, was wiederum die Lebensdauer des Behälters verlängert.
Lieferumfang
Ölseparator System, Ölfilter und Verbrauchsmaterialien
Ein hocheffizientes 2-stufiges Luft-Öl-Trennungssystem sorgt für einen geringeren Ölverbrauch, niedrige Wartungskosten und eine gute Öl-abscheidung.Der Ölfilter reinigt das Öl ständig von Partikeln, die größer als 25 Mikrometer sind, mit einer 99 %igen Effizienz, um die Qualität der Schmierung und den Zustand rotierender Komponenten aufrecht zu erhalten.
Vereinfachte Steuerung und Regelsystem
Die symbolbasierten Basis-Steuerungen bei den G 7-15 Modellen enthalten:
Stundenzähler für Betriebs- und Laststunden
Service-Warnungen für einen optimalen Schutz
Druck- und Temperaturanzeigen
Lufttrockner (Full-Feature Modelle)
Der eingebaute Trockner entfernt Feuchtigkeit, Aerosole und Schmutzpartikel und schützt die Druckluftverbraucher. Diese Qualitätsluft verlängert die Laufzeit der Komponenten, erhöht die Effizienz und garantiert eine hohe Qualität. Der Drucktaupunkt beträgt 3°C bei Referenzbedingungen (100% relative Luftfeuchtigkeit bei 20°C).
Eigenschaften und Vorteile
Energieeinsparungen
Verdichterstufe auf dem aktuellen Stand der Technik
Niedriger Energieverbrauch und hoher Druckluft-Volumenstrom
Komplett integriert und kompaktes Design
Eine Steuerung, die optimale Effizienz und Zuverlassigkeit gewährleistet, sichert die Erfüllung ihrer Anforderungen und ist sehr platzsparend
Leiser Betrieb
Schallschutzhaube
Kein separater Kompressorraum erforderlich. Die Installation erfolgt in den meisten Anwendungsfällen direkt am Arbeitsplatz.
Höchste Zuverlässigkeit
Robuster Luftfilter
Bietet eine lange Laufzeit und hohe Verlässlichkeit - für lange Service Intervalle und niedrigem Wartungsbedarf. Der Luftfilter ist sehr einfach zu wechseln.
IP55 IE3 Motor
Drehstrom-Asynchronmotor mit der Schutzart IP55 und der Effizienzklasse IE3.
35
%
Aussteller - Atlas Copco Kältetrockner FX15 - 14 l/s - 840 l/min
Zustand: Sehr gut
Technische Daten:
Volumenstrom
14
l/s
Volumenstrom
840
l/min
Volumenstrom
0,84
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,250
bar
Leistungsaufnahme
0,190
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
3
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
16
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
20
kg
Druckluftanschlüsse
3/4
"
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert.Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Funktionsprinzip
Kältetrocknung bedeutet, dass die Druckluft gekühlt wird, wodurch eine große Menge an Wasser entsteht, das von der Luft getrennt werden muss. Nach dem Abkühlen und Kondensieren wird die Druckluft wieder auf etwa Raumtemperatur erwärmt, so dass sich an der Außenseite des Rohrsystems kein Kondenswasser bildet.Dieser Wärmeaustausch zwischen eingehender und ausgehender Druckluft reduziert gleichzeitig die erforderliche Kühlleistung des Kältemittelkreislaufs.Die Kühlung erfolgt über ein geschlossenes Kältemittelsystem. Eine direkte Kältemitteleinspritzung reagiert sofort auf einen Lastwechsel und ein hochpräzises Heißgas-Bypass-Ventil sorgt für ein konstantes Temperaturverhältnis ohne Vereisungsgefahr und gewährleistet so einen konstanten Drucktaupunkt.Die Trockner verfügen über einen sehr effizienten Wärmetauscher speziell entwickelt um Differenzdrücke auf ein Minimum zu reduzieren. Anfallendes Kondensat wird durch einen niveaugesteuerten Kondensatableiter (Zero-Loss) entfernt.Die digitale Steuerung ermöglicht die Visualisierung des Drucktaupunktes und somit der erzeugten Druckluftqualität. Darüber hinaus ist es möglich, Warnungen und Alarme über einen potentialfreien Kontakt abzugreifen.
Beschreibung
1. Kältemittel-Separator2. Kältemittel-Verdichter3. Schalter für maximalen Druck4. Druckschalter für Lüftersteuerung5. Lüfter6. Verflüssiger7. Kältemittel-Filter8. Expansionsvorrichtung9. Heißgas-Bypass10 Lufteinlass11. Luft-Kältemittel-Wärmetauscher12. Luft-Luft-Wärmetauscher13. Wasserabscheider14. Kondensatableiter15. Luftauslass
Druckluft-Kreislauf:
Heiße, gesättigte Luft tritt in den Trockner ein und wird durch die Abluft über einen Luft-Luft-Wärmetauscher teilweise abgekühlt. Die Reduzierung der Temperatur der Zuluft verringert die Belastung des Kältemittelkreislaufs. Der Luft-Kältemittel-Wärmetauscher überträgt die Wärme der Druckluft auf das kalte Kältemittel und zwingt den Wasserdampf in der Druckluft zur Kondensation. Diese Kondensate werden im Wasserabscheider gesammelt und mittels eines elektronischen Kondensatableiter abgeschieden. Am Luftauslass wird die abgekühlte Druckluft wieder erwärmt, um eine Kondensation in den Rohrleitungen zu verhindern
Kältemittel-Kreislauf:
Dies ist ein geschlossener Kreislauf, in dem sich das Kältemittel befindet. Der Kältemittelkompressor bringt das gasförmige Kältemittel auf hohen Druck und hohe Temperatur. Um sicherzustellen, dass nur gasförmiges Kältemittel in den Verdichter gelangt, wird vor dem Verdichter ein Kältemittelseparator installiert. Der Verflüssiger kühlt das Kältemittel leicht so dass es vom gasförmigen in den flüssigen Zustand übergeht. Die Expansionsvorrichtung reduziert den Druck des Kältemittels, wodurch seine Temperatur gesenkt und seine Kühlleistung stark erhöht wird. Zum Schutz vor schädlichen Partikeln ist ein Kältemittelfilter vorgesehen. Ein Heißgas-Bypass-Ventil wird auch verwendet, um einen stabilen Drucktaupunkt zu gewährleisten und das Einfrieren des Kondensats zu verhindern.
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
35
%
Aussteller - Atlas Copco Schraubenkompressor GA 7 VSD+ P - 9,5 bar CE 400V 50Zustand: Sehr gut
Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E):
bei Betriebsüberdruck
5,5
bar
7,2 – 21,9
l/s
0,43 – 1,31
m3/min
bei Betriebsüberdruck
7,0
bar
7,0 – 21,7
l/s
0,42 – 1,30
m3/min
bei Betriebsüberdruck
9,5
bar
6,8 – 18,0
l/s
0,41 – 1,08
m3/min
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Leistungsbedarf des Lüfters
0,185
kW
Drucklufttemperatur nach dem Kühler
30
°C
Kühlluftmenge
0,8
m³/s
Ölfüllmenge
6,5
l
Restölgehalt
<2
mg/m³
Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151
62
dB(A)
Grenzwerte:
Betriebsüberdruck
5,5 bis 9,5
bar
Kühllufttemperatur
0 bis 46
°C
Gesamt-Leistungsbedarf der Kompaktanlage:
bei Betriebsüberdruck
5,5
bar
2,9 – 7,9
kW
bei Betriebsüberdruck
7,0
bar
3,4 – 8,7
kW
bei Betriebsüberdruck
9,5
bar
4,3 – 8,7
kW
Drehzahlbereich:
bei Betriebsüberdruck
5,5
bar
1900 - 5250
min-1
bei Betriebsüberdruck
7,0
bar
1900 - 5250
min-1
bei Betriebsüberdruck
9,5
bar
1900 - 4500
min-1
Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco
Nennleistung
7,5 kW
Spannung / Frequenz
400 V / 50 Hz
Wirkungsgrad
IE3 93,3 %
Abmessungen und Gewichte:
Länge/Breite/Höhe
610 / 630 / 1420
mm
mit Verpackung L/B/H
738 / 758 / 1651
mm
Netto-Gewicht
188
kg
Brutto-Gewicht
193
kg
Rohranschlüsse:
Druckluftanschluss
G 3/4
Kondensat manuell
G 1/8
Kondensat automatisch (Aussen- und Innendurchmesser)
8/6
mm
Die wichtigsten Vorteile des GA 5-15 VSD+:
Effizient:
Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt.
Zuverlässig:
In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten!
Kompakt:
Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten.
Die Antriebseinheit besteht aus 2 Hauptkomponenten:
Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards.
Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist.
Direktantrieb
Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht.
Innovativer Lüfter (13)
Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform.
Ölabscheider, Ölfilter und Verbrauchsteile (9,7)
Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist
Wächterventil (2)
Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie.
Steuersystem
Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen.
Dualer Drucksollwert:
Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken.
Wochenzeitschaltuhr
Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen.
Integrierter Sparzyklus
Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum.
Komplettausstattung
Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte.
GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.
40
%
Aussteller - Atlas Copco Kolbenkompressor LE 3 - 10 S bar TM inkl. Behälter 90 LZustand: Sehr gut
Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang C:
bei Betriebsüberdruck
10,0
bar
3,4
l/s
0,20
m3/min
bei Betriebsüberdruck
7,0
bar
4,90
l/s
0,29
m3/min
bei Betriebsüberdruck
4,0
bar
8,60
l/s
0,52
m3/min
Leistungsbedarf bei Betriebsüberdruck
10,0
bar
3,48
kW
Leistungsbedarf bei Betriebsüberdruck
7,0
bar
2,91
kW
Leistungsbedarf bei Betriebsüberdruck
4,0
bar
2,52
kW
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Ölfüllmenge
0,8
l
Schalldruckpegel, gemessen nach ISO 2151
79
dB(A)
Behältervolumen
90
l
Grenzwerte:
Betriebsüberdruck
1 bis 10
bar
Ansaugtemperatur
0 bis 40
°C
Kühllufttemperatur
0 bis 40
°C
Daten des Elektromotors: Flansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55, Isolationsklasse F. Fabrikat Leroy Somer LS 100L
Nennleistung / Nenndrehzahl
2,2 kW / 1500
min-1
Spannung / Frequenz
400 V / 50
Hz
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
982 / 504 / 980
mm
Netto-Gewicht
89
kg
Druckluftanschluss
G 1/2
Durch die direkte Koppelung des Kompressorblocks mit dem Motor und der Verwendung von Leichtbauwerkstoffen erreichen wir hervorragende Krühleigenschaften. Die Baureihe LE/LT ist ideal für beengte Verhältnisse. Sie ist wahlweise als eigenständige Lösung nutzbar, kann aber auch leicht in OEM/-Erstausrüster-Produkte integriert werden.
40
%
Aussteller - Atlas Copco Kolbenkompressor LE 2 - 10 bar TM inkl. Behälter 90 LZustand: Sehr gut
Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang C:
bei Betriebsüberdruck
10,0
bar
2,3
l/s
0,14
m3/min
bei Betriebsüberdruck
7,0
bar
3,29
l/s
0,20
m3/min
bei Betriebsüberdruck
4,0
bar
5,76
l/s
0,35
m3/min
Leistungsbedarf bei Betriebsüberdruck
10,0
bar
2,42
kW
Leistungsbedarf bei Betriebsüberdruck
7,0
bar
2,05
kW
Leistungsbedarf bei Betriebsüberdruck
4,0
bar
1,91
kW
Technische Daten:
Ansaugdruck
1
bar
Ansaugtemperatur
20
°C
relative Feuchte
0
%
Ölfüllmenge
0,8
l
Schalldruckpegel, gemessen nach ISO 2151
78
dB(A)
Behältervolumen
90
l
Grenzwerte:
Betriebsüberdruck
1 bis 10
bar
Ansaugtemperatur
0 bis 40
°C
Kühllufttemperatur
0 bis 40
°C
Daten des Elektromotors: Flansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55, Isolationsklasse F. Fabrikat Leroy Somer LS 100 L1 PC-4p
Nennleistung / Nenndrehzahl
1,5 kW /1500 min-1
Spannung / Frequenz
400 V / 50 Hz
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
982 / 504 / 980
mm
Netto-Gewicht
85
kg
Druckluftanschluss
G 1/2
Durch die direkte Koppelung des Kompressorblocks mit dem Motor und der Verwendung von Leichtbauwerkstoffen erreichen wir hervorragende Kühleigenschaften. Die Baureihe LE/LT ist ideal für beengte Verhältnisse. Sie ist wahlweise als eigensta¨ndige Lösung nutzbar, kann aber auch leicht in OEM/-Erstausrüster-Produkte integriert werden.
35
%
Aussteller - Atlas Copco Kältetrockner FD 20 - 20 l/s - 1200 l/minZustand: Sehr gut
BAFA-Förderung: BAFA-förderfähig, allerdings in in Verbindung mit BAFA-förderfähigen Kompressoren
Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1,20
l/min
Volumenstrom
1200
m³/min
Drucktaupunkt
3
°C
Differenzdruck
0,12
bar
Leistungsaufnahme
0,41
kW
Betriebsspannung/Frequenz
230/50
V/Hz
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
1
°C
Umgebungstemperatur
max.
46
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
60
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
496/377/461
mm
Nettogewicht
34
kg
Druckluftanschlüsse
3/4
"
Lieferumfang
Anschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,48 kg
Wasserabscheider mit elektrischem Kondensatableiter
Kältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-Ventil
Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)
Elektronikon – Steuerung
Meldesymbol Taupunkttemperatur
Meldesymbol Umgebungstemperatur
Optional lieferbar
Spin-on Filter (DD / PD)
Wandhalterung
Integrierter Öl – Wassertrennapparat (OSD)
IP 54 Steuersatz

Kontaktieren Sie uns
Ihr Fachberater für
Atlas Copco gebrauchte Kompressoren & Anlagen
Herr Simon Laux
Telefon:
+49 7032 95 69 313
E-Mail:
info@druckluft-fachhandel.de
