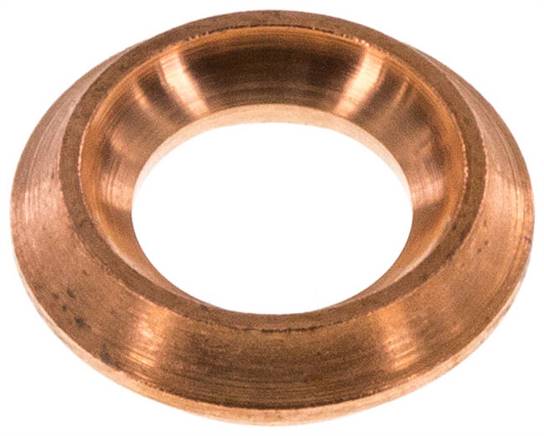

Manometer Profildichtring, Kupfer, G 1/2", innenzentriert
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungInnenzentrierung durch Zentrierzapfen auf Messgerät (StandarWerkstoffKupferfür GewindeG 1/2"Außen Ø (mm)14,8Innen Ø (mm)8,0Höhe (mm)4,2Gewicht2.5 g / Stk.

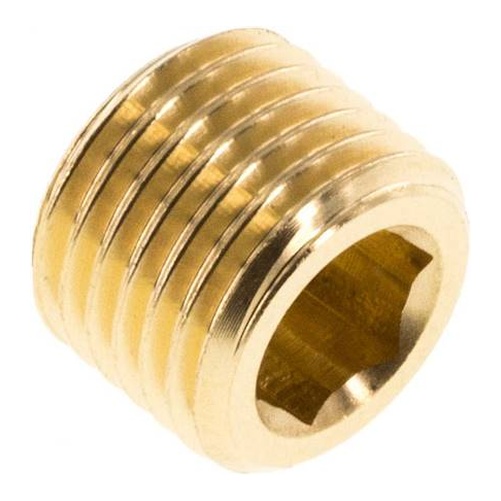

Verschlussstopfen Innenskt. G 1/4", Messing Typ VS 14 MS OB
Muss mit Dichtmittel eingedichtet werden! Weitere Eigenschaften: Werkstoff Messing Gewinde G 1/4" PN (bar) 16 Gewicht 7.3 g / Stk.

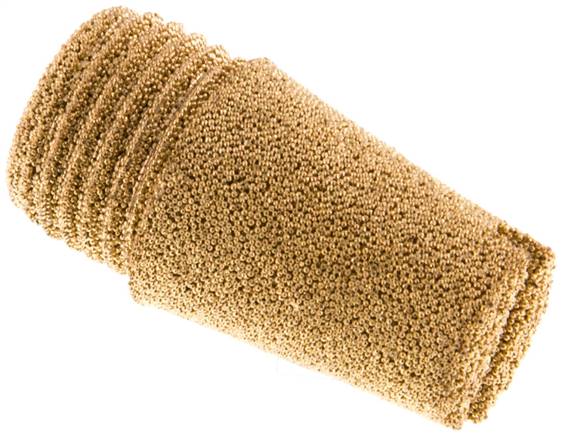

Schalldämpfer G 1/4", Sinterbronfze
Weitere Eigenschaften: Gewinde G 1/4" Durchmesser (mm) 14,0 Länge (mm) 19 Gewicht 14 g / Stk.

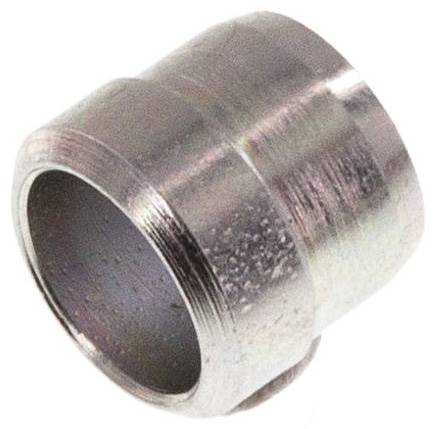

Schneidring Stahl verzinkt 6 LL (M10x1)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen6 LL (M10x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht0.8 g / Stk.

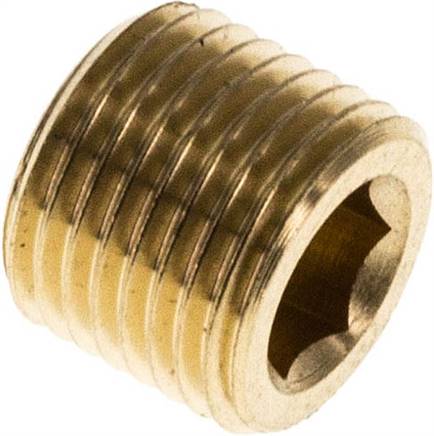

Verschlussstopfen Innenskt. G 1/8", Messing Typ VS 18 MS OB
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeG 1/8"PN (bar)16Gewicht3.5 g / Stk.

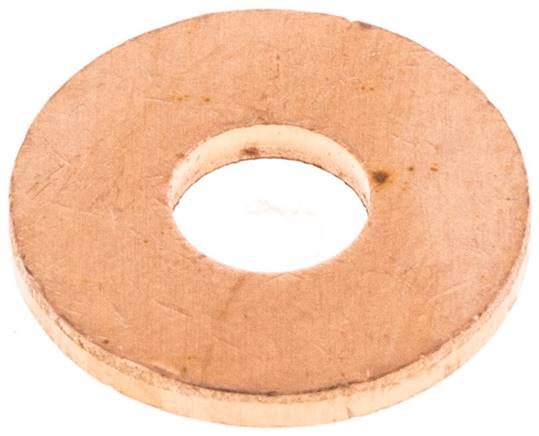

Manometer Dichtring, G 1/2", Kupfer, Flachdichtungen (Standard)
Anwendung:Flachdichtungen und Dichtkantenringe erlauben nach Erreichen der Dichtheit das Manometer nur wenig bis gar nicht weiter zu drehen. Ein Positionieren in Ableserichtung ist nur sehr eingeschränkt möglich und somit empfehlen wir für die Manometereindichtung die speziell für Manometermontagen entwickelten Profildichtringe. Dichtkantenringe werden üblicherweise in Hydraulik-Schneidringverschraubungen aus Stahl oder Edelstahl verwendet. Diese liegen den Neuverschraubungen bei und sind daher als reine Ersatzteile gedacht.Weitere Eigenschaften:AusführungFlachdichtungen (Standard)WerkstoffKupferfür GewindeG 1/2"Außen Ø (mm)17,5Innen Ø (mm)6,2Höhe (mm)2,0Gewicht3.2 g / Stk.

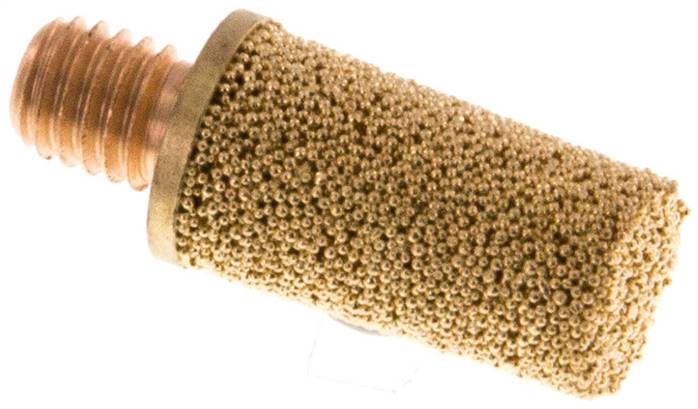

Schalldämpfer M 5, Sinterbronze
*Gewinde verkupfert, Körper ohne SchlitzWeitere Eigenschaften:GewindeM 5D (mm)8,5L (mm)15Gewicht4.5 g / Stk.

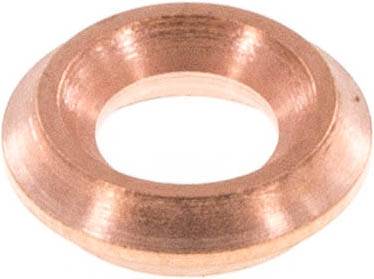

Manometer Profildichtring, Kupfer, G 1/4", aussnezentriert
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungAußenzentrierung im Einschraubloch (für Messgerätegewinde ohWerkstoffKupferfür GewindeG 1/4"Außen Ø (mm)11,0Innen Ø (mm)5,5Höhe (mm)3,2Gewicht1.3 g / Stk.

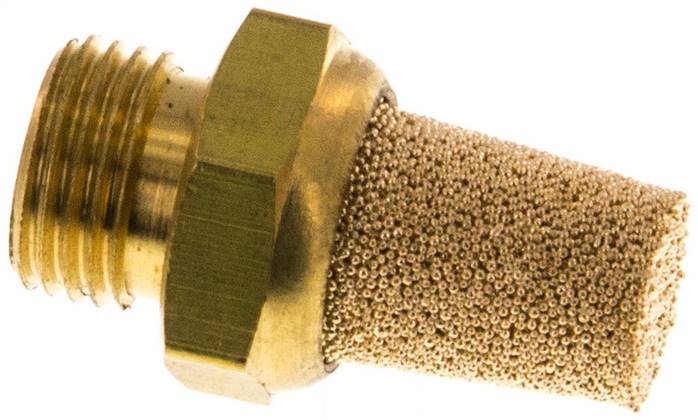

Schalldämpfer G 1/8", Sinterbronze, Messinggewinde
SD18MS Schalldämpfer G 1/8", Sinterbronze, MessinggewindeWeitere Eigenschaften:GewindeG 1/8"SW (mm)13L (mm)18Gewicht8.2 g / Stk.

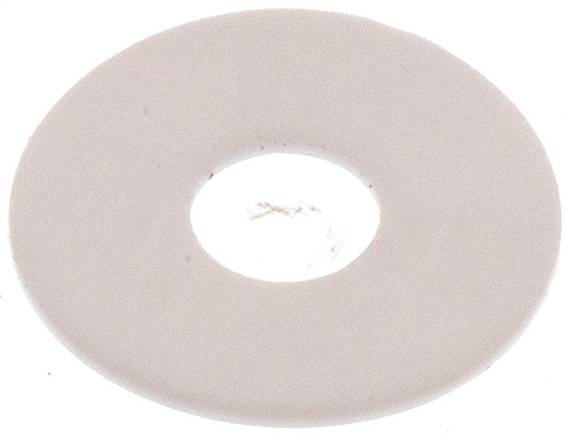

Manometer Dichtring, G 1/2", PTFE, Flachdichtungen (Standard)
Anwendung:Flachdichtungen und Dichtkantenringe erlauben nach Erreichen der Dichtheit das Manometer nur wenig bis gar nicht weiter zu drehen. Ein Positionieren in Ableserichtung ist nur sehr eingeschränkt möglich und somit empfehlen wir für die Manometereindichtung die speziell für Manometermontagen entwickelten Profildichtringe. Dichtkantenringe werden üblicherweise in Hydraulik-Schneidringverschraubungen aus Stahl oder Edelstahl verwendet. Diese liegen den Neuverschraubungen bei und sind daher als reine Ersatzteile gedacht.Weitere Eigenschaften:AusführungFlachdichtungen (Standard)WerkstoffPTFEfür GewindeG 1/2"Außen Ø (mm)17,5Innen Ø (mm)6,2Höhe (mm)0,5Gewicht0.2 g / Stk.

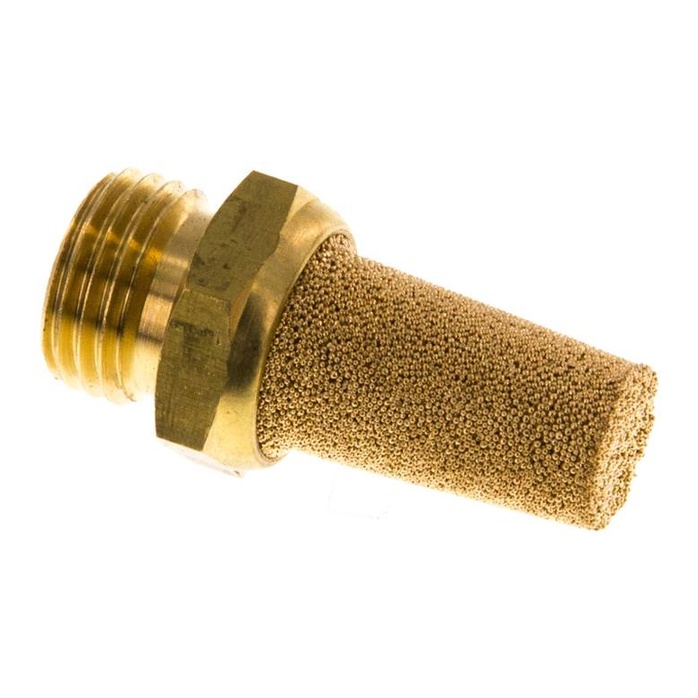

Schalldämpfer G 1/4", Sinterbronze, Messinggewinde
SD14MS Schalldämpfer G 1/4", Sinterbronze, MessinggewindeWeitere Eigenschaften:GewindeG 1/4"SW (mm)16L (mm)25Gewicht15 g / Stk.
Messing-Minikugelhahn Rp 1/4"-R 1/4" (AG), PN 20
Werkstoffe: Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBR Temperaturbereich: -20°C bis +80°C Einsatzbereich: Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,99 bar) Weitere Eigenschaften: Ausführung Innengewinde / Außengewinde Gewinde G1 Rp 1/4" Gewinde G2 R 1/4 (AG) DN (mm) 6 L (mm) 41 PN (bar) -0,99 bis 20 H (mm) 21 R (mm) 19 Gewicht 44 g / Stk.
Messing-Minikugelhahn G 1/4" Innengewinde / Außengewinde, PN 15, Knebelgriff
Werkstoffe: Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBR Temperaturbereich: 0°C bis +90°C Einsatzbereich: Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar) Weitere Eigenschaften: Ausführung Innengewinde / Außengewinde Betätigung Knebelgriff Gewinde G G 1/4" Gewinde G-1 G 1/4 (AG) DN (mm) 8 L (mm) 39 PN (bar) -0,9 bis 15 H (mm) 27,5 R (mm) 22 Gewicht 70 g / Stk.

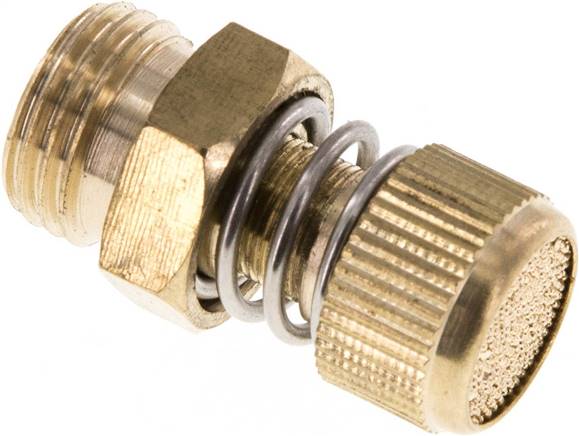

Drosselschalldämpfer G 1/4", Messing, Rändelschraube
Bauart:Kegeldrossel mit Schalldämpfer, Hemmung durch FederkraftAnwendung:Abluftdrosselung nach einem SteuerventilVorteile:•preiswerte Geschwindigkeitsregulierung inkl. SchalldämpfungWeitere Eigenschaften:GewindeG 1/4"SW (mm)15L min. (mm)20L max. (mm)22Gewicht22 g / Stk.

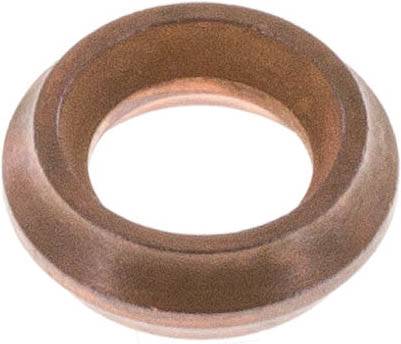

Manometer Profildichtring, Kupfer, G 1/4", innenzentriert
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungInnenzentrierung durch Zentrierzapfen auf Messgerät (StandarWerkstoffKupferfür GewindeG 1/4"Außen Ø (mm)9,3Innen Ø (mm)5,4Höhe (mm)3,2Gewicht0.9 g / Stk.
Messing-Kugelhahn, kurz, G 1/2" (AG/IG), -0,9 bis 50bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar), - langer Griff in rotWeitere Eigenschaften:AusführungStandardG (Außengewinde)G 1/2"G (Innengewinde)G 1/2"DN (mm)15L (mm)58,5PN (bar)-0,9 bis 50H (mm)41R (mm)80Ersatzgriff StandardKOMBI 1 S ROTKnebelgriffKOMBI 1 K ROTGriff langKOMBI 1 L ROTFlachstahlgriffKOMBI 1 F ROTGewicht200 g / Stk.

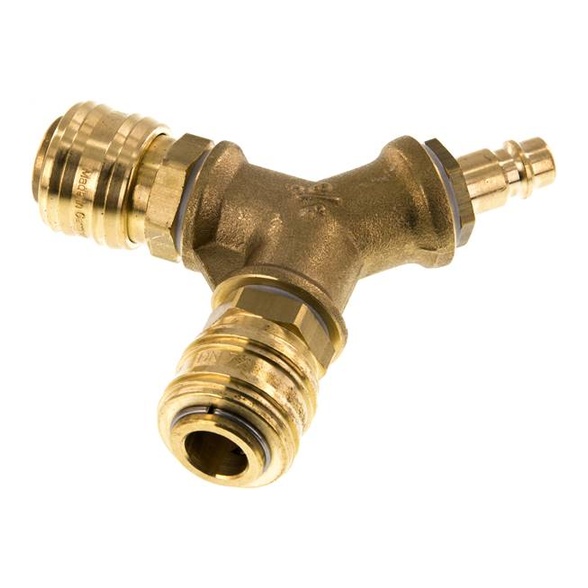

2-fach-Luftweiche mit Schnellkupplungen, Kuppl.-Stecker, 238
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:Ausführung2-fachEingang EKupplungsstecker NW 7,2Abgang2 x Kupplungsdosen NW 7,2Gewicht260 g / Stk.
Messing-Kugelhahn, Eco-Line, R 1/2" / Rp 1/2", 0 bis 25bar -Eco-Line
Werkstoffe: Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBR Temperaturbereich: -20°C bis +95°C Einsatzbereich: Druckluft, Wasser, Öle Weitere Eigenschaften: Ausführung Standard G1 (Außengewinde) R 1/2" G2 (Innengewinde) Rp 1/2" DN (mm) 14 L (mm) 57,5 PN (bar) 0 bis 25 H (mm) 43 R (mm) 85 Ersatzgriffe DA127909 Gewicht 185 g / Stk.

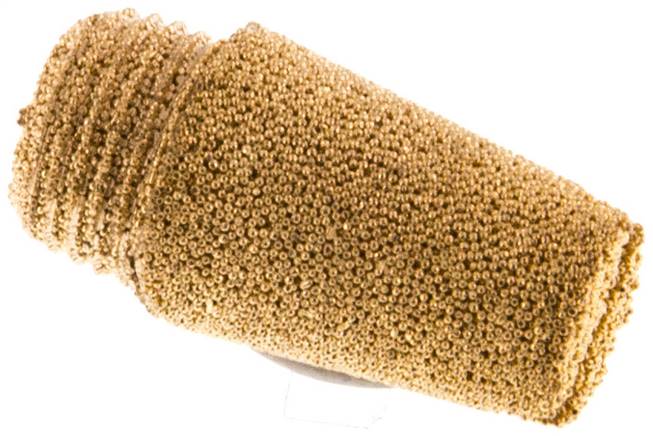

Schalldämpfer G 1/8", Sinterbronze
*Gewinde verkupfert, Körper ohne SchlitzWeitere Eigenschaften:GewindeG 1/8"D (mm)11,0L (mm)16Gewicht6.7 g / Stk.

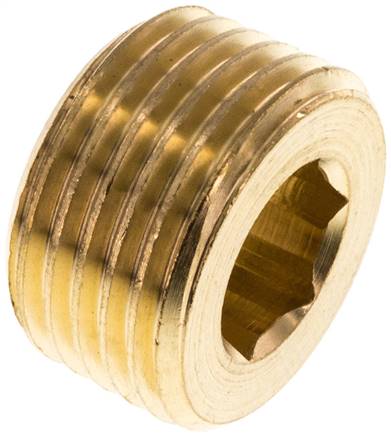

Verschlussstopfen Innenskt. R 1/2", Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeR 1/2"PN (bar)16Gewicht23 g / Stk.

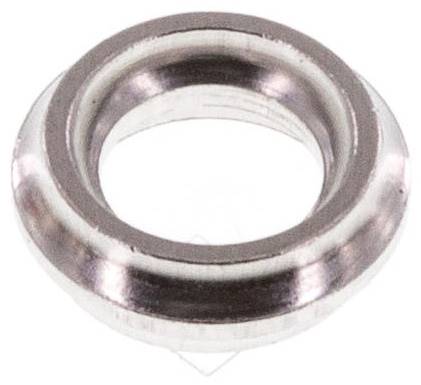

Manometer Profildichtring, Aluminium, G 1/4", innenzentriert
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungInnenzentrierung durch Zentrierzapfen auf Messgerät (StandarWerkstoffAluminiumfür GewindeG 1/4"Außen Ø (mm)9,3Innen Ø (mm)5,4Höhe (mm)3,2Gewicht0.3 g / Stk.

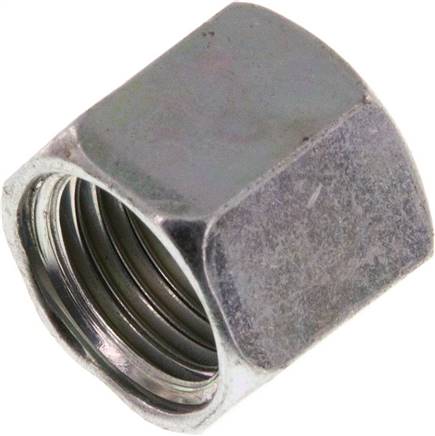

Überwurfmutter f. Schneidringverschr. 8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht15 g / Stk.

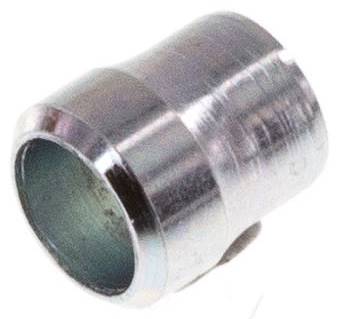

Schneidring Stahl verzinkt 4 LL (M8x1)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen4 LL (M8x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht0.4 g / Stk.

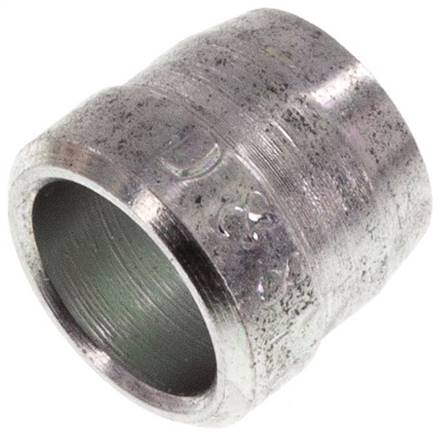

Schneidring Stahl verzinkt 8 L (M14x1,5)/8 S (M16x1,5)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen8 L (M14x1,5)Rohr Ø außen (alternativ)8 S (M16x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht2.3 g / Stk.
