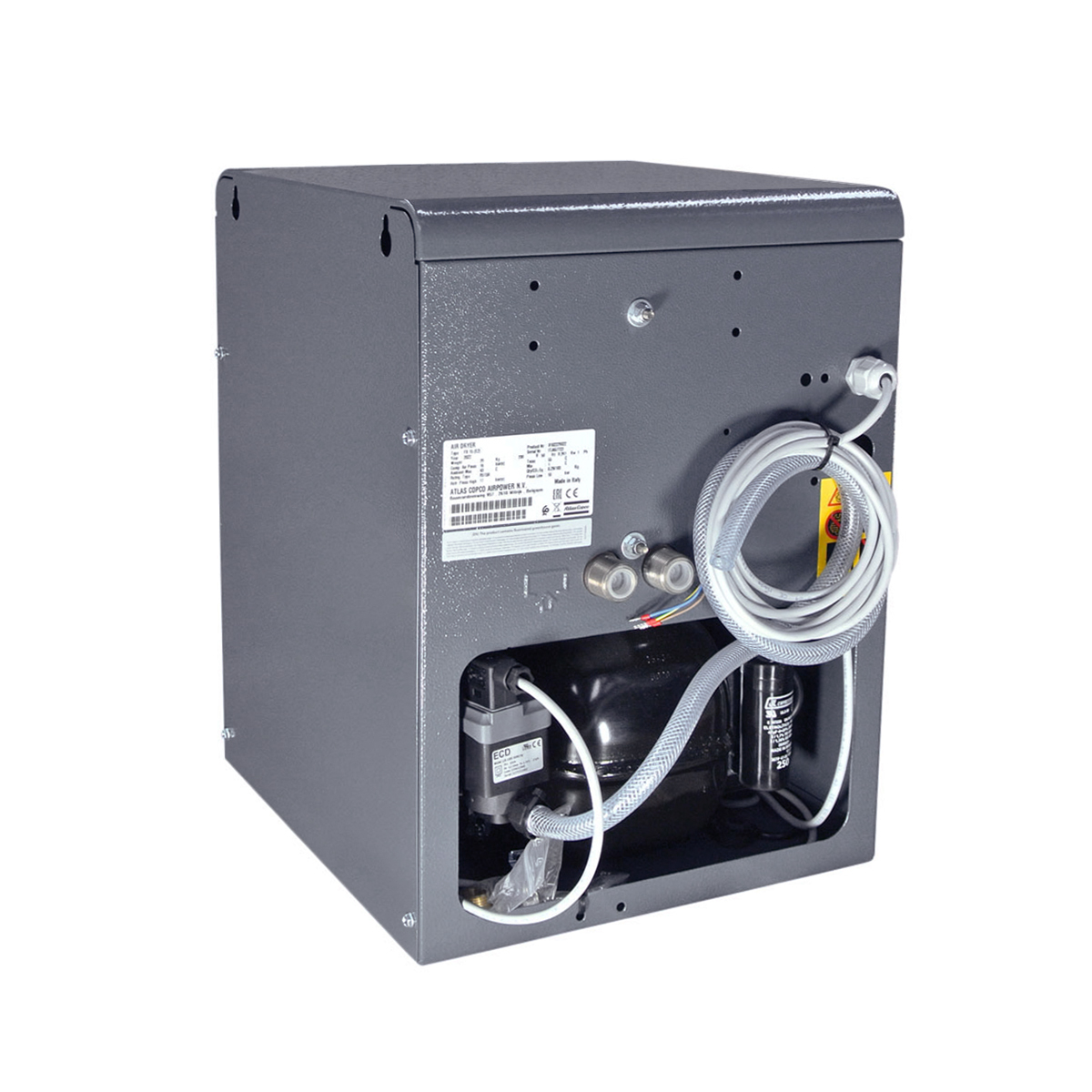

Atlas Copco Kältetrockner FX 30 - 30 l/s - 1800 l/min

Aussteller - Atlas Copco Kältetrockner FX 30 - 30 l/s - 1800 l/minZustand: Sehr gut BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor. Technische Daten: Volumenstrom 30 l/s Volumenstrom 1800 l/min Volumenstrom 1,8 m³/min Drucktaupunkt + 3 °C Differenzdruck 0,300 bar Leistungsaufnahme 0,28 kW Betriebsspannung/Frequenz 230/1/50 V/Phase/Hz Kältemittel R513A   Referenzbedingungen: Betriebsdruck 7 bar Drucklufteintrittstemperatur 35 °C Umgebungstemperatur 25 °C Relative Luftfeuchtigkeit am Eintritt   100 % Grenzwerte: Umgebungstemperatur min. 5 °C Umgebungstemperatur max. 43 °C Eintrittstemperatur min. 5 °C Eintrittstemperatur max. 55 °C Betriebsdruck min. 6 bar Betriebsdruck max. 14 bar Abmessungen, Gewichte und Anschlüsse: Länge/Breite/Höhe 493/350/450 mm Nettogewicht 27 kg Druckluftanschlüsse 3/4 " Vorteile Anschlussfertige, vollständige Drucklufttrocknungsstation Kompaktes Design Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4 Energieeffizienter Wärmetauscher Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter Drucktaupunktsensor für eine genaue Drucktaupunktmessung Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt Vereinfachte Service Nachhaltige Technologie  Ausstattungsmerkmale und Besonderheiten Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung. Beschreibung 1. Kältemittel-Separator2. Kältemittel-Verdichter3. Schalter für maximalen Druck4. Druckschalter für Lüftersteuerung5. Lüfter6. Verflüssiger7. Kältemittel-Filter8. Expansionsvorrichtung9. Heißgas-Bypass10 Lufteinlass11. Luft-Kältemittel-Wärmetauscher12. Luft-Luft-Wärmetauscher13. Wasserabscheider14. Kondensatableiter15. Luftauslass Lieferumfang Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung. Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände. Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler Dixell Steuerung Potentialfreie Kontakt für Störmeldungen Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss) Geschlossener Kältekreislauf: Kältemittelkompressor Luftgekühltem Verflüssiger mit Ventilator Verflüssiger Druckregler Sammelgefäß für Kältemittel Hocheffizienter, 3-Zonen Verdampfer mit interner Separation Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil Heißgas-Bypass-Ventil Zertifizierungen CE

Atlas Copco Druckluftkältetrockner FX 40Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck  7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 39l/sDrucktaupunkt + 3°CDifferenzdruck 0,140barLeistungsaufnahme 0,674kWBetriebsspannung/Frequenz 230/1/50 Kältemittel R513A GrenzwerteUmgebungstemperaturmin.5°C max.43°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 497/370/764mmNettogewicht 51kgDruckluftanschlüsse 1"

Atlas Copco Druckluftkältetrockner FX 50Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck  7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 50l/sDrucktaupunkt + 3°CDifferenzdruck 0,200barLeistungsaufnahme 0,716kWBetriebsspannung/Frequenz 230/1/50 Kältemittel R513A GrenzwerteUmgebungstemperaturmin.5°C max.43°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 497/370/764mmNettogewicht 51kgDruckluftanschlüsse 1"

Atlas Copco Druckluftkältetrockner FX 60Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck  7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 60l/sDrucktaupunkt + 3°CDifferenzdruck 0,180barLeistungsaufnahme 0,631kWBetriebsspannung/Frequenz 230/1/50 Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.43°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 557/460/789mmNettogewicht 62kgDruckluftanschlüsse 1 1/2"

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem iPM Motor (WorkPlace Luftsystem™).   Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck  4,0 bar 7,2 – 36,7 l/s = 0,43 – 2,20 m3/min  7,0 bar 6,9 – 36,9 l/s = 0,41 – 2,21 m³/min 10,0 bar 6,4 – 32,3 l/s = 0,38 – 1,94 m³/min 13,0 bar 6,3 – 26,6 l/s = 0,38 – 1,60 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck  4,0 bar 2,4 - 12,9 kW  7,0 bar 3,2 - 15,1 kW 10,0 bar 4,1 - 15,0 kW 13,0 bar 5,2 - 14,65kW   Drehzahlbereich bei Betriebsüberdruck  4,0 bar 1900 - 8400 min-1  7,0 bar 1900 - 8400 min-1 10,0 bar 1900 - 7350 min-1 13,0 bar 1900 - 6300 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C   Daten des Elektromotors Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 11 kW Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Lieferumfang Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen. Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor. Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 μm. Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider. Komplett mit Erstölfüllung. Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter. Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank. Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54. Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch). NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert. Drehzahlgeregelter Lüfter. Intelligentes thermostatisches Regelventil. Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen. Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Atlas Copco Automan Kolbenkompressor AC 55-15 G 300TVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 15 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 15 bar (e)Ansaugleistung 522 l/minVolumenstrom* 316 l/minSchalldruckpegel** 79 dB(A) Elektrische DatenMotorfabrikat 112 MECNennleistung 4 kWNenndrehzahl 800 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1640 / 500 / 1195 mmNetto-Gewicht 185 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (300 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
