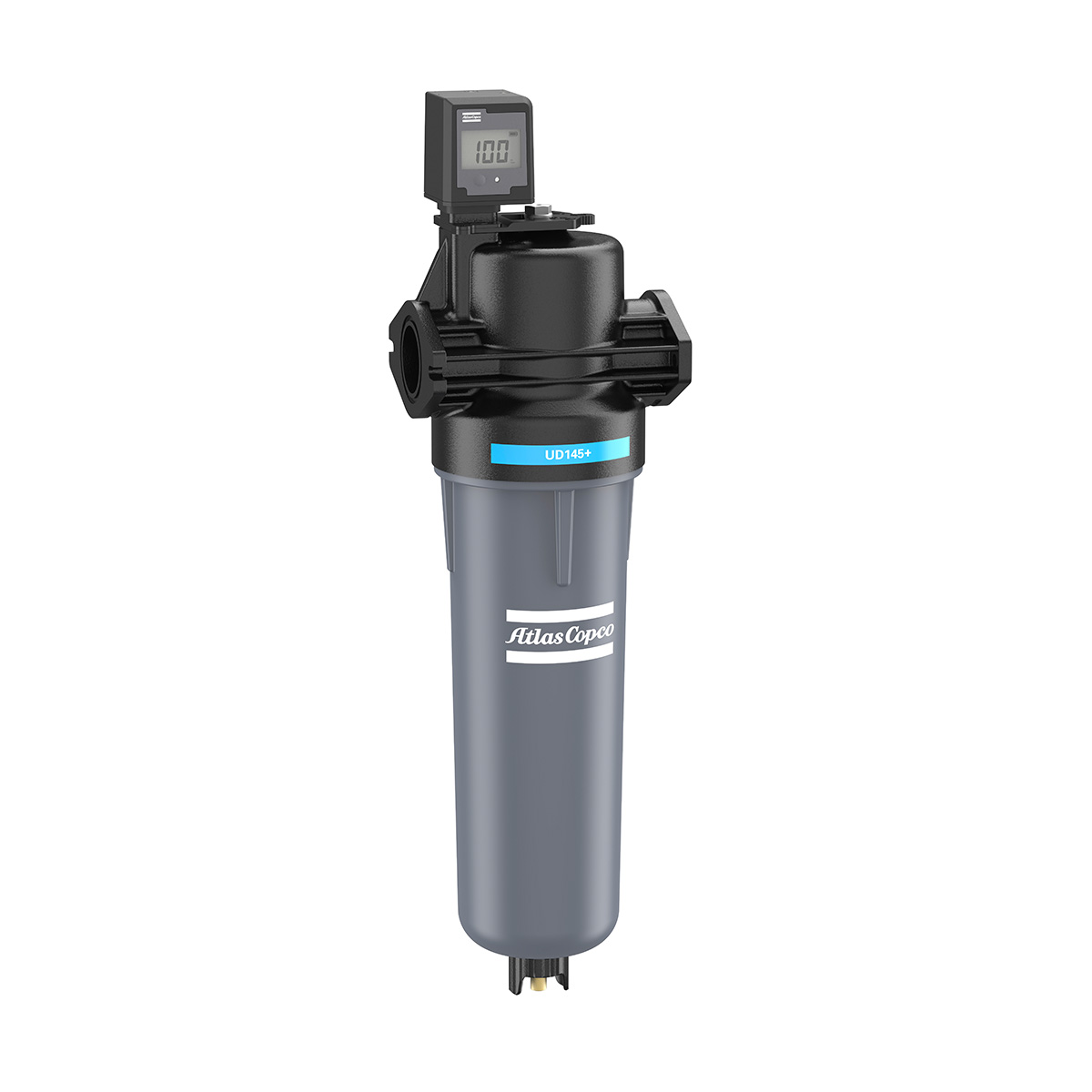

Atlas Copco Hochleistung-Koaleszenzfilter UD 145+ ohne inPASS
Versandkostenfrei
%
1.488,69 €*
(25% gespart)
1.116,52 € inkl. MwSt.
938,25 € zzgl. MwSt.Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
.
Datenblatt drucken
Lieferzeit:
Artikel nicht auf Lager
Produktnummer:
8102372413
Produktinformationen "Atlas Copco Hochleistung-Koaleszenzfilter UD 145+ ohne inPASS"
Atlas Copco Hochleistung-Koaleszenzfilter
UD 145+ Standard
Hochleistung-Koaleszenzfilter zur Abscheidung von Kondensat-Anteilen, Ölaerosolen und Partikeln aus der Druckluft bestehend aus einem zweiteiligen Aluminium-Spritzguss-Gehäuse mit Filterelemente.
Referenzbedingungen
Volumenstrom | 145 | l/s | |
8,7 | m3/min | ||
Betriebsdruck | 7 | bar | |
Umgebungstemperatur | 20 | °C | |
Eintrittstemperatur | 20 | °C | |
Druckluft-Drucktaupunkt am Eintritt | 3 | °C | |
Druckluft-Ölgehalt am Eintritt | 10 | mg/m3 |
Technische Daten
Anzahl der Filterelemente | 1 | ||
Differenzdruck benetzt | 0,237 | bar | |
Druckluft-Ölgehalt am Austritt | < 0,001 | mg/m3 | |
Fraktionsfiltrationsgrad 0,01µ | 99,999 | % | |
Fraktionsfiltrationsgrad 0,1µ (MPPs) | 99,940 | % | |
Fraktionsfiltrationsgrad 1µ | 99,999 | % | |
Druckluft-Reinheitsklassen | [ 1 : - : 2 ] |
Grenzwerte
Betriebsdruck | min. | 1 | bar |
max. | 16 | bar | |
Umgebungstemperatur | min. | 1 | °C |
max. | 65 | °C | |
Druckluft-Eintrittstemperatur | min. | 1 | °C |
max. | 65 | °C |
Abmessungen, Gewichte und Anschlüsse
Länge/Breite/Höhe | 143/175/608 | mm | ||
Nettogewicht | 5,6 | kg | ||
Anschlüsse | Druckluft | 1 1/2 | " | |
Kondensat (ohne Schwimmableiter) | 3/4 | " | ||
Schwimmableiter | 1/8 | “ | ||
