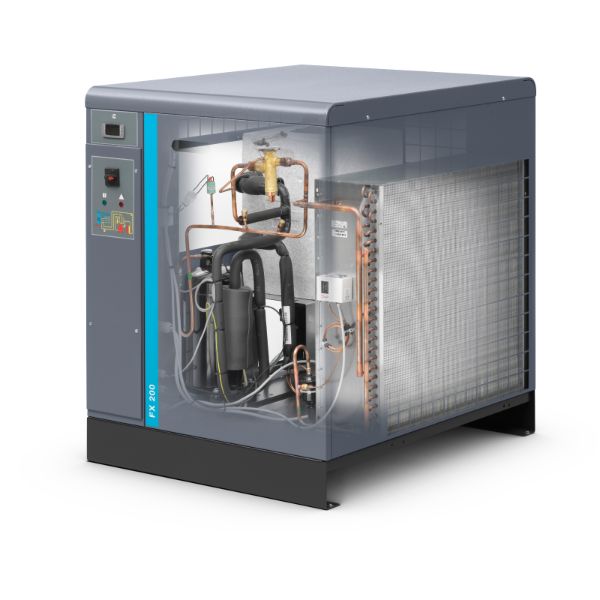

Atlas Copco Kältetrockner FX 200

Atlas Copco Drehzahlgeregelter KältetrocknerFD 300 VSD Kompakter, vollautomatischer, luftgekühlter, drehzahlgeregelter Druckluftkältetrockner.Drehzahlgeregelte Technologie ermöglicht eine bedeutende Ersparnis. Ein verbesserter Verdampfer macht die Abscheidung effizienter und reduziert den Differenzdruck.Die FD VSD Baureihe sichert dem Anwender einen stabilen Drucktaupunkt der Reinheitsklasse [-:4-] nach ISO 8573-1:2010.Elektronikon Touch Steuerung (MK5s Touch) mit voller Konnektivität standardmäßig verbaut. Technische Daten ReferenzbedingungenBetriebsdruck  7 barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100%Volumenstrom 300 l/sDrucktaupunkt + 3°CDifferenzdruck 0,180 barLeistungsaufnahmebei 100% Last2,64 kW bei 50% Last1,32 kWBetriebsspannung/Frequenz 400/3/50Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.46°CEintrittstemperaturmin.5°C max.60°CEintrittsdruckmin.6 bar max.14,5 bar Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 805/1040/962 mmNettogewicht 165 kgDruckluftanschlüsse G 2 1/2“ LieferumfangAnschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerElektronikon Touch Steuerung (MK5s Touch):WarnhinweisenTrocknerabschaltung und WartungsplanungSmartlink Fernüberwachung und FernsteuerungMaximierung der Luftsystemleistung und Energieeinsparung.Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)Automatischer Neustart nach Stromausfall4 verschiedene Wochenprogramme Energieeinsparung mit 3 verschiedenen Einsparmodi:Niedriger Drucktaupunkt (+3°C Drucktaupunkt)Economy (von der Umgebungstemperatur abhängiger Drucktaupunkt)Maximal Einsparung (von der Umgebungstemperatur abhängiger Drucktaupunkt)Wasserabscheider mit niveau-gesteuertem Kondensatableiter (Zero-Loss)Geschlossener Kältekreislauf:Drehzahlgeregelter KältemittelkompressorFrequenzumrichterLuftgekühltem Verflüssiger mit VentilatorVerflüssiger DruckreglerSammelgefäß für KältemittelHocheffizienter, 3-Zonen Verdampfer mit interner SeparationDirekte Kältemitteleinspritzung mit thermostatisches ExpansionsventilHeißgas-Bypass-Ventil

Atlas Copco Druckluftkältetrockner FX 40Kompakte, vollautomatische, luftgekühlte Drucklufttrocknungsanlage.ReferenzbedingungenBetriebsdruck  7barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100% Technische Daten Volumenstrom 39l/sDrucktaupunkt + 3°CDifferenzdruck 0,140barLeistungsaufnahme 0,674kWBetriebsspannung/Frequenz 230/1/50 Kältemittel R513A GrenzwerteUmgebungstemperaturmin.5°C max.43°CEintrittstemperaturmin.3°C max.55°CBetriebsdruckmin.6bar max.14barAbmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 497/370/764mmNettogewicht 51kgDruckluftanschlüsse 1"

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 18,7 l/s 0,43 – 1,12 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 18,5   0,42 – 1,11 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 13,6   0,41 – 0,82 m3/min bei Betriebsüberdruck 12,5 bar 7,3 – 8,9   0,44 – 0,53 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 25 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 12,75 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 3,3 – 7,1 kW bei Betriebsüberdruck 7,0 bar 3,8 – 7,9 kW bei Betriebsüberdruck 9,5 bar 4,7 – 7,3 kW bei Betriebsüberdruck 12,5 bar 6,2 – 6,9 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 4500 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 4500 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 3500 min-1 bei Betriebsüberdruck 12,5 bar 2100 - 2500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco Nennleistung 5,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 94,0 % Daten des Kältetrockners: Typ ID 30   Drucktaupunkt 3 °C Druckverlust über den Trockner 0,16 bar Gesamtleistungsaufnahme 0,43 kW Kühlluftmenge 10,8 m³/min Wärmemenge, abgegeben über Kühlluft (bei 23 °C) 0,9 kW Kältemittel, Typ R 134 a   Kältemittel, Menge 0,4 kg Abmessungen und Gewichte: Länge/Breite/Höhe 985 / 630 / 1420 mm mit Verpackung L/B/H 1123 / 758 / 1651 mm Netto-Gewicht 268 kg Brutto-Gewicht 277 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.
