Atlas Copco Schraubenkompressoren P - Standard-Ausführung

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck (ISO 1217-3, Anhang E) 4,0 bar 6,7 – 23,0 l/s = 0,40 – 1,38 m3/min 7,0 bar 6,4 – 22,6 l/s = 0,38 – 1,36 m³/min 10,0 bar 5,9 – 18,6 l/s = 0,35 – 1,12 m³/min 13,0 bar 5,8 – 14,7 l/s = 0,35 – 0,88 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 4,0 bar 2,3 – 7,3 kW 7,0 bar 3,2 – 9,0 kW 10,0 bar 4,0 – 8,8 kW 13,0 bar 5,2 – 8,9 kW Drehzahlbereich bei Betriebsüberdruck 4,0 bar 1900 - 5400 min-1 7,0 bar 1900 - 5400 min-1 10,0 bar 1900 - 4600 min-1 13,0 bar 1900 - 3800 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1200 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Der starke Werkstattkompressor mit Drehzahlregelung von Atlas Copco. Steigern Sie Ihre Produktivität und senken Sie Ihre Betriebskosten. Ob für Werkstatt oder Industriebetrieb – die Baureihe G 2–7 VSD bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, höchste Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G7 VSD P-10 FM empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Schraubenkompressoren der Baureihe G 2-7 sind die ideale Alternative zu Kolbenkompressoren. Sie sind deutlich leiser und können ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines Verdichter-Elements der neusten Generation in Kombination mit Frequenzumrichter Betrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Dank Frequenzregelung wird genau soviel Druckluft erzeugt wie benötigt um den Druck im Netz stabil zu halten. Zusätzlich reduziert sich der Anlaufstrom und die Schaltspiele des ElektromotorsRobuster Grundrahmen, für fundamentlose AufstellungGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G7 VSD P-10 FM, 10 bar: Auf Anfrage auch als 8 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4 - 10Liefermenge bei Referenzdaten (l/min) *420 - 966Liefermenge bei Referenzdaten (l/s) *7,0 - 16,1Leistungsaufnahme max bei Vollast (kW)9,9Nennleistung (kW)7,5Spannung (V / Hz / Ph)400 / 50 / 3AnlaufFrequenzumrichterAntriebsmotorSchutzklasse IP55, H, Effizienzklasse IE 3Kühlluftmenge (m3/h)1044Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **63 - 71Steuerung TypElektronikon NanoVerdichter TypC43SchmierölRIF NDURANCE, Inhalt 3,2 LiterKältetrockner:Ausführungnicht im Lieferumfang enthaltenBehälter:Grössenicht im Lieferumfang enthaltenMaße:L x B x H (mm)620 x 665 x 975AnschlussG 3/4"Gewicht (kg)140*    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten

Der starke Werkstattkompressor mit Drehzahlregelung von Atlas Copco. Steigern Sie Ihre Produktivität und senken Sie Ihre Betriebskosten. Ob für Werkstatt oder Industriebetrieb – die Baureihe G 2–7 VSD bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, höchste Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G5 VSD P-10 FM empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Schraubenkompressoren der Baureihe G 2-7 sind die ideale Alternative zu Kolbenkompressoren. Sie sind deutlich leiser und können ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines Verdichter-Elements der neusten Generation in Kombination mit Frequenzumrichter Betrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Dank Frequenzregelung wird genau soviel Druckluft erzeugt wie benötigt um den Druck im Netz stabil zu halten. Zusätzlich reduziert sich der Anlaufstrom und die Schaltspiele des ElektromotorsRobuster Grundrahmen, für fundamentlose AufstellungGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G5 VSD P-10 FM, 10 bar: Auf Anfrage auch als 8 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4 - 10Liefermenge bei Referenzdaten (l/min) *336 - 756Liefermenge bei Referenzdaten (l/s) *5,6 - 12,6Leistungsaufnahme max bei Vollast (kW)7,7Nennleistung (kW)5,5Spannung (V / Hz / Ph)400 / 50 / 3AnlaufFrequenzumrichterAntriebsmotorSchutzklasse IP55, H, Effizienzklasse IE 3Kühlluftmenge (m3/h)576Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **63 - 70Steuerung TypElektronikon NanoVerdichter TypC43SchmierölRIF NDURANCE, Inhalt 3,2 LiterKältetrockner:Ausführungnicht im Lieferumfang enthaltenBehälter:Grössenicht im Lieferumfang enthaltenMaße:L x B x H (mm)620 x 665 x 975AnschlussG 3/4"Gewicht (kg)130*    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten

Der starke Werkstattkompressor mit Drehzahlregelung von Atlas Copco. Steigern Sie Ihre Produktivität und senken Sie Ihre Betriebskosten. Ob für Werkstatt oder Industriebetrieb – die Baureihe G 2–7 VSD bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, höchste Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G3 VSD P-10 FM empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Schraubenkompressoren der Baureihe G 2-7 sind die ideale Alternative zu Kolbenkompressoren. Sie sind deutlich leiser und können ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines Verdichter-Elements der neusten Generation in Kombination mit Frequenzumrichter Betrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Dank Frequenzregelung wird genau soviel Druckluft erzeugt wie benötigt um den Druck im Netz stabil zu halten. Zusätzlich reduziert sich der Anlaufstrom und die Schaltspiele des ElektromotorsRobuster Grundrahmen, für fundamentlose AufstellungGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G3 VSD P-10 FM, 10 bar: Auf Anfrage auch als 8 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4 - 10Liefermenge bei Referenzdaten (l/min) *138 - 360Liefermenge bei Referenzdaten (l/s) *2,3 - 6,0Leistungsaufnahme max bei Vollast (kW)4,3Nennleistung (kW)3Spannung (V / Hz / Ph)400 / 50 / 3AnlaufFrequenzumrichterAntriebsmotorSchutzklasse IP55, H, Effizienzklasse IE 3Kühlluftmenge (m3/h)288Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **59 - 67Steuerung TypElektronikon NanoVerdichter TypC43SchmierölRIF NDURANCE, Inhalt 2,5 LiterKältetrockner:Ausführungnicht im Lieferumfang enthaltenBehälter:Grössenicht im Lieferumfang enthaltenMaße:L x B x H (mm)620 x 665 x 975AnschlussG 3/4"Gewicht (kg)115*    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem iPM Motor (WorkPlace Luftsystem™).   Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck  4,0 bar 7,2 – 36,7 l/s = 0,43 – 2,20 m3/min  7,0 bar 6,9 – 36,9 l/s = 0,41 – 2,21 m³/min 10,0 bar 6,4 – 32,3 l/s = 0,38 – 1,94 m³/min 13,0 bar 6,3 – 26,6 l/s = 0,38 – 1,60 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck  4,0 bar 2,4 - 12,9 kW  7,0 bar 3,2 - 15,1 kW 10,0 bar 4,1 - 15,0 kW 13,0 bar 5,2 - 14,65kW   Drehzahlbereich bei Betriebsüberdruck  4,0 bar 1900 - 8400 min-1  7,0 bar 1900 - 8400 min-1 10,0 bar 1900 - 7350 min-1 13,0 bar 1900 - 6300 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C   Daten des Elektromotors Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 11 kW Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Lieferumfang Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen. Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor. Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 μm. Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider. Komplett mit Erstölfüllung. Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter. Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank. Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54. Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch). NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert. Drehzahlgeregelter Lüfter. Intelligentes thermostatisches Regelventil. Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen. Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Der starke Werkstattkompressor mit Drehzahlregelung von Atlas Copco. Steigern Sie Ihre Produktivität und senken Sie Ihre Betriebskosten. Ob für Werkstatt oder Industriebetrieb – die Baureihe G 2–7 VSD bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, höchste Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G4 VSD P-10 FM empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Schraubenkompressoren der Baureihe G 2-7 sind die ideale Alternative zu Kolbenkompressoren. Sie sind deutlich leiser und können ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines Verdichter-Elements der neusten Generation in Kombination mit Frequenzumrichter Betrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Dank Frequenzregelung wird genau soviel Druckluft erzeugt wie benötigt um den Druck im Netz stabil zu halten. Zusätzlich reduziert sich der Anlaufstrom und die Schaltspiele des ElektromotorsRobuster Grundrahmen, für fundamentlose AufstellungGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G4 VSD P-10 FM, 10 bar: Auf Anfrage auch als 8 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4 - 10Liefermenge bei Referenzdaten (l/min) *270 - 504Liefermenge bei Referenzdaten (l/s) *4,5 - 8,4Leistungsaufnahme max bei Vollast (kW)5,5Nennleistung (kW)4Spannung (V / Hz / Ph)400 / 50 / 3AnlaufFrequenzumrichterAntriebsmotorSchutzklasse IP55, H, Effizienzklasse IE 3Kühlluftmenge (m3/h)612Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **60 - 68Steuerung TypElektronikon NanoVerdichter TypC43SchmierölRIF NDURANCE, Inhalt 2,5 LiterKältetrockner:Ausführungnicht im Lieferumfang enthaltenBehälter:Grössenicht im Lieferumfang enthaltenMaße:L x B x H (mm)620 x 665 x 975AnschlussG 3/4"Gewicht (kg)120*    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten

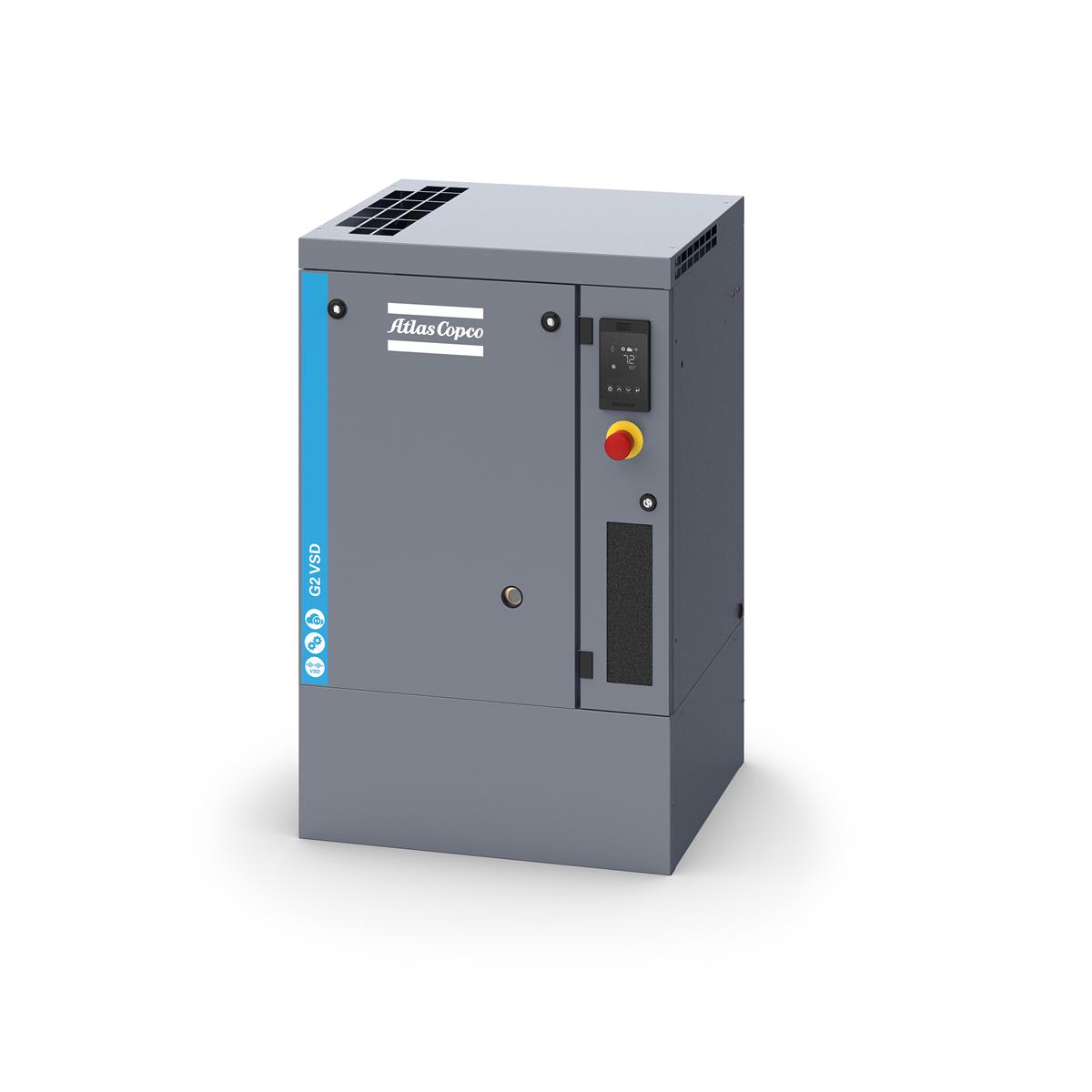

Der starke Werkstattkompressor mit Drehzahlregelung von Atlas Copco. Steigern Sie Ihre Produktivität und senken Sie Ihre Betriebskosten. Ob für Werkstatt oder Industriebetrieb – die Baureihe G 2–7 VSD bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, höchste Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G2 VSD P-10 FM empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Schraubenkompressoren der Baureihe G 2-7 sind die ideale Alternative zu Kolbenkompressoren. Sie sind deutlich leiser und können ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines Verdichter-Elements der neusten Generation in Kombination mit Frequenzumrichter Betrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Dank Frequenzregelung wird genau soviel Druckluft erzeugt wie benötigt um den Druck im Netz stabil zu halten. Zusätzlich reduziert sich der Anlaufstrom und die Schaltspiele des ElektromotorsRobuster Grundrahmen, für fundamentlose AufstellungGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G2 VSD P-10 FM, 10 bar: Auf Anfrage auch als 8 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4 - 10Liefermenge bei Referenzdaten (l/min) *132 - 294Liefermenge bei Referenzdaten (l/s) *2,2 - 4,9Leistungsaufnahme max bei Vollast (kW)3,7Nennleistung (kW)2,2Spannung (V / Hz / Ph)400 / 50 / 3AnlaufFrequenzumrichterAntriebsmotorSchutzklasse IP55, H, Effizienzklasse IE 3Kühlluftmenge (m3/h)288Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **59 - 67Steuerung TypElektronikon NanoVerdichter TypC43SchmierölRIF NDURANCE, Inhalt 2,5 LiterKältetrockner:Ausführungnicht im Lieferumfang enthaltenBehälter:Grössenicht im Lieferumfang enthaltenMaße:L x B x H (mm)620 x 665 x 975AnschlussG 3/4"Gewicht (kg)110*    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck: (ISO 1217-3, Anhang E) 4,0 bar 6,7 – 23,0 l/s = 0,40 – 1,38 m3/min 7,0 bar 6,4 – 22,6 l/s = 0,38 – 1,36 m³/min 10,0 bar 5,9 – 18,6 l/s = 0,35 – 1,12 m³/min 13,0 bar 5,8 – 14,7 l/s = 0,35 – 0,88 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck: 4,0 bar 2,3 – 7,3 kW 7,0 bar 3,2 – 9,0 kW 10,0 bar 4,0 – 8,8 kW 13,0 bar 5,2 – 8,9 kW Drehzahlbereich bei Betriebsüberdruck: 4,0 bar 1900 - 5400 min-1 7,0 bar 1900 - 5400 min-1 10,0 bar 1900 - 4600 min-1 13,0 bar 2100 - 3800 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1450 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s = 0,43 – 1,31 m3/min 7,0 bar 7,0 – 21,7 l/s = 0,42 – 1,30 m³/min 9,5 bar 6,8 – 18,0 l/s = 0,41 – 1,08 m³/min 12,5 bar 7,3 – 14,2 l/s = 0,44 – 0,85 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW 7,0 bar 3,4 – 8,7 kW 9,5 bar 4,3 – 8,7 kW 12,5 bar 5,8 – 8,7 kW Drehzahlbereich bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 7,0 bar 1900 - 5250 min-1 9,5 bar 1900 - 4500 min-1 12,5 bar 2100 - 3750 min-1 Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt bei Ref.bedingungen und max. Drehzahl <2 mg/m³ Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 63 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung: Länge/Breite/Höhe 738 / 758 / 1651 mm Gewicht netto 188 kg mit Verpackung 193 kg Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s 0,43 – 1,31 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 21,7 l/s 0,42 – 1,30 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 18,0 l/s 0,41 – 1,08 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9,5 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW bei Betriebsüberdruck 7,0 bar 3,4 – 8,7 kW bei Betriebsüberdruck 9,5 bar 4,3 – 8,7 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 5250 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 4500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 93,3 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 875 / 758 / 1651 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4) Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

Atlas Copco Schraubenkompressor  GA 11+ 10 PVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 10 bar 32,2 l/s 1,93 m3/minnach ISO 1217-3, CMotornennleistung: 11 kWMotornenndrehzahl 2.948 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 14,2 kWWellenleistungsbedarf im Leerlauf 2,9 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 68 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 10 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 92,6 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 411 kgBrutto-Gewicht: 439 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Schraubenkompressor GA 30 VSD Pack 13 barVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck4,0 bar 13,25 – 97,83 l/s = 0,80 – 5,87 m3/min7,0 bar 13,06 – 97,43 l/s = 0,78 – 5,85 m³/min9,5 bar 12,91 – 85,62 l/s = 0,77 – 5,14 m³/min12,5 bar 12,75 – 71,04 l/s = 0,77 – 4,26 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck4,0 bar 5,51 – 33,06 kW7,0 bar 6,89 – 37,89 kW9,5 bar 8,19 – 37,26 kW12,5 bar 9,88 – 36,16 kW Drehzahlbereichbei Betriebsüberdruck4,0 bar 1300 - 7300 min-17,0 bar 1300 - 7300 min-19,5 bar 1300 - 6463 min-112,5 bar 1300 - 5447 min-1 Leistungsbedarf des Lüfters 0,50 kWDrucklufttemperatur nach dem Kühler 25 °CKühlluftmenge 1 m³/sÖlfüllmenge 20,0 lRestölgehalt bei Ref.bedingungen und max. Drehzahl < 2,8 mg/m³Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 71 dB(A) Grenzwerte:Betriebsüberdruck 4,0 bis 13 barLufteintrittstemperatur 0 bis 46 °C Daten des ElektromotorsInterner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 30 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 96,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 854 / 870 / 1725 mmmit Verpackung: Länge/Breite/Höhe 1008 / 974 / 1980 mmGewicht netto 405 kgmit Verpackung 455 kgRohranschlüsse: Druckluftanschluss G 1 1/2Kondensat manuell G 1/8Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).Neos - Frequenzumrichter in der Kompressorschallhaube integriert.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Atlas Copco Schraubenkompressor GA 37 VSDS PackVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck 4,0 bar 15,69 – 130,75 l/s = 0,94 – 7,85 m3/min7,0 bar 15,67 – 129,35 l/s = 0,94 – 7,76 m³/min10 bar 15,68 – 110,79 l/s = 0,94 – 6,65 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck 4,0 bar 4,80 – 41,45 kW7,0 bar 6,38 – 48,61 kW10,0 bar 8,15 – 47,93 kW Drehzahlbereichbei Betriebsüberdruck 4,0 bar 1000 - 6775 min-17,0 bar 1000 - 6775 min-110,0 bar 1000 - 5853 min-1 Drucklufttemperatur nach dem Kühler 28 °CKühlluftmenge 1,7 m³/s Ölfüllmenge 21,4 lRestölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³ Schalldruckpegelim Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 71 dB(A)Grenzwerte: Betriebsüberdruck 4,0 bis 10,5 barLufteintrittstemperatur 0 bis 46 °C  Daten des ElektromotorsInterner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 37 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 95,6 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 854 / 870 / 1725 mmmit Verpackung: Länge/Breite/Höhe 1008 / 974 / 1980 mmGewicht netto 480 kgmit Verpackung 530 kgRohranschlüsse: Druckluftanschluss G 1 1/2Kondensat manuell G 1 1/2Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).Neos - Frequenzumrichter in der Kompressorschallhaube integriert.Drehzahlgeregelter Lüfter.Intelligentes thermostatisches Regelventil.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.SmartboxJede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

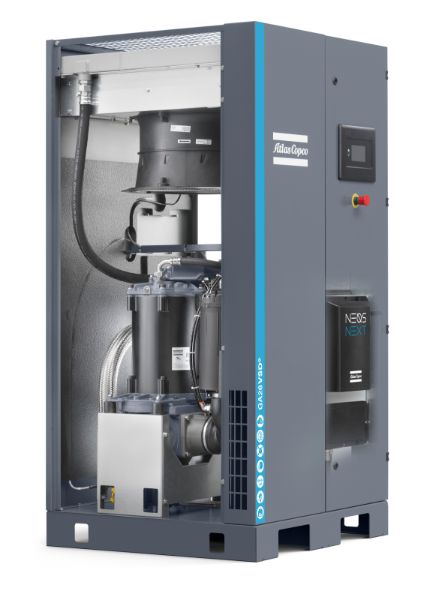

Atlas Copco Schraubenkompressor GA 30 VSDS PackVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck 4,0 bar 15,92 – 110,48 l/s = 0,95 – 6,63 m3/min7,0 bar 16,17 – 109,20 l/s = 0,97 – 6,55 m³/min10 bar 16,17 – 88,07 l/s = 0,97 – 5,28 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck 4,0 bar 4,74 – 33,83 kW7,0 bar 6,42 – 40,16 kW10,0 bar 8,41 – 38,00 kW Drehzahlbereichbei Betriebsüberdruck 4,0 bar 1000 - 5700 min-17,0 bar 1000 - 5700 min-110,0 bar 1000 - 4671 min-1 Drucklufttemperatur nach dem Kühler 28 °CKühlluftmenge 1,7 m³/s Ölfüllmenge 20,0 lRestölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³ Schalldruckpegelim Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 67 dB(A)Grenzwerte: Betriebsüberdruck 4,0 bis 10,5 barLufteintrittstemperatur 0 bis 46 °C  Daten des ElektromotorsInterner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 30 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 95,1 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 854 / 870 / 1725 mmmit Verpackung: Länge/Breite/Höhe 1008 / 974 / 1980 mmGewicht netto 476 kgmit Verpackung 526 kgRohranschlüsse: Druckluftanschluss G 1 1/2Kondensat manuell G 1 1/2Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).Neos - Frequenzumrichter in der Kompressorschallhaube integriert.Drehzahlgeregelter Lüfter.Intelligentes thermostatisches Regelventil.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.SmartboxJede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

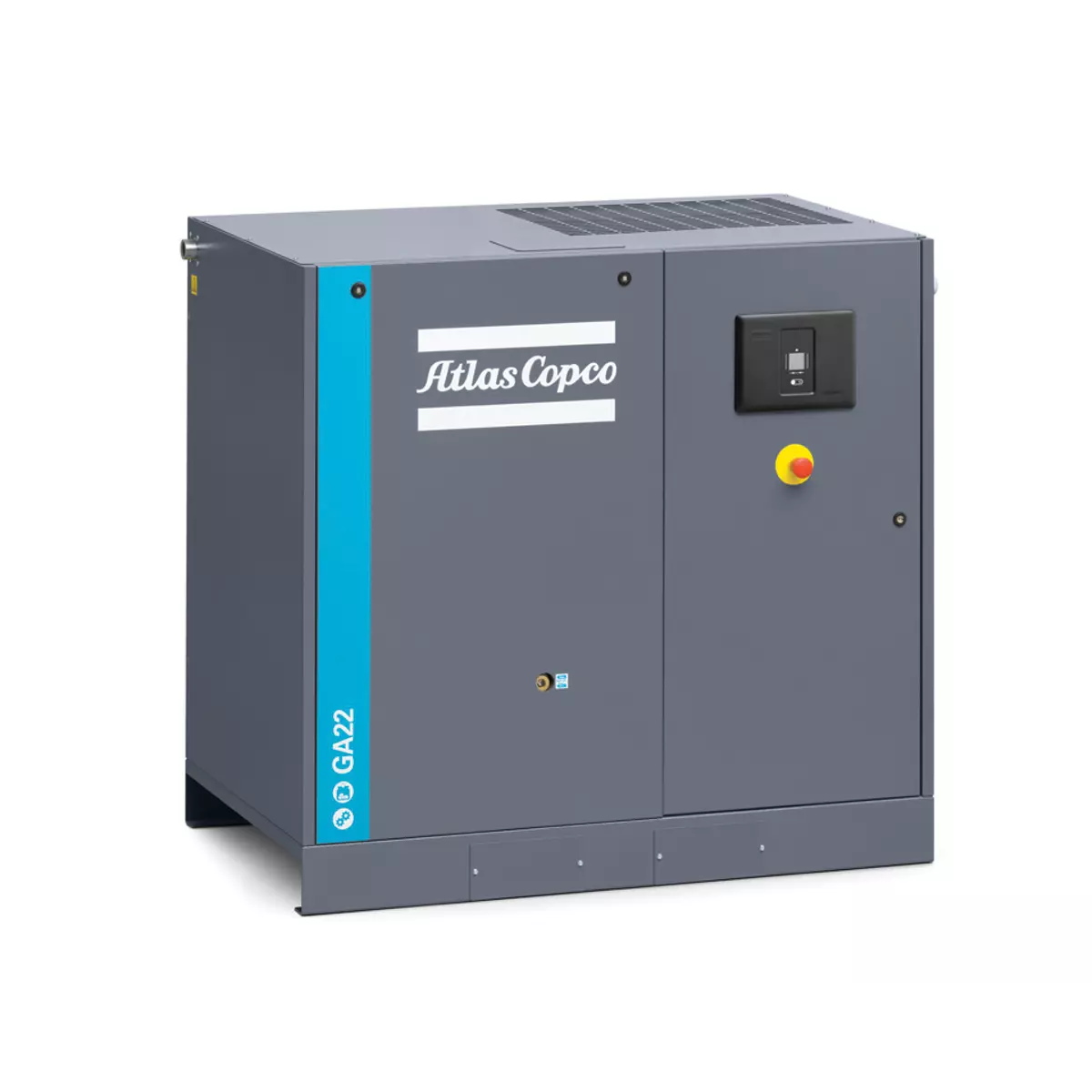

Atlas Copco Schraubenkompressor  GA 26+ 10 PVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 7,5 bar 76,5 l/s 4,58 m3/minnach ISO 1217-3, CMotornennleistung: 26 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 31,6 kWWellenleistungsbedarf im Leerlauf 6,44 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 13,25 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 10 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 94,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 490 kgBrutto-Gewicht: 518 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

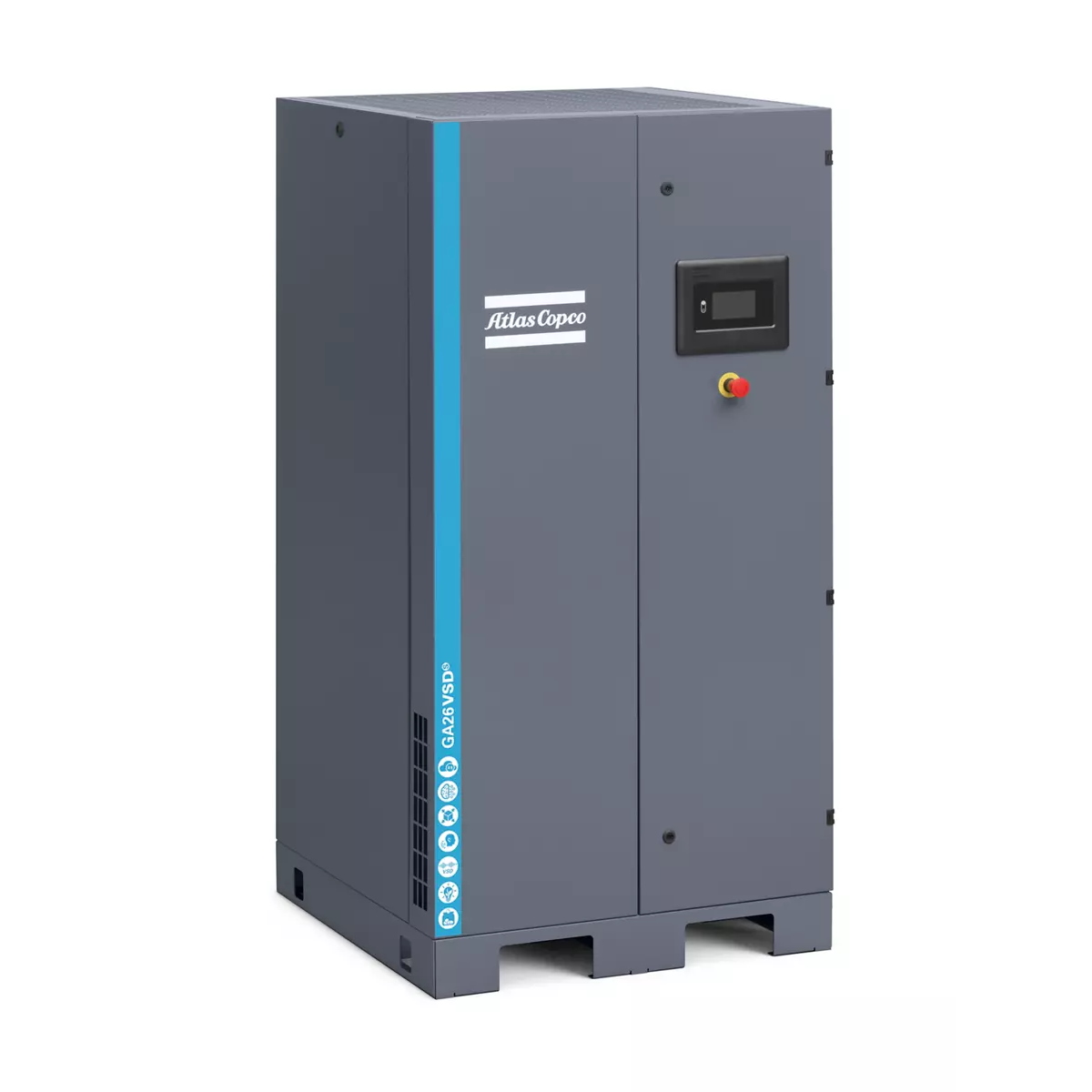

Schraubenkompressor GA 37 VSD Pack 13 barVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck4,0 bar 13,25 – 115,80 l/s = 0,80 – 6,95 m3/min7,0 bar 13,06 – 115,58 l/s = 0,78 – 6,93 m³/min9,5 bar 12,91 – 102,84 l/s = 0,77 – 6,17 m³/min12,5 bar 12,75 – 86,94 l/s = 0,77 – 5,22 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck4,0 bar 5,01 – 37,67 kW7,0 bar 6,23 – 42,72 kW9,5 bar 7,65 – 48,46 kW12,5 bar 9,06 – 48,91 kW Drehzahlbereichbei Betriebsüberdruck4,0 bar 1300 - 8680 min-17,0 bar 1300 - 8680 min-19,5 bar 1300 - 7735 min-112,5 bar 1300 - 6600 min-1 Leistungsbedarf des Lüfters 0,80 kWDrucklufttemperatur nach dem Kühler 25 °CKühlluftmenge 2 m³/sÖlfüllmenge 20 lRestölgehalt bei Ref.bedingungen und max. Drehzahl < 2,8 mg/m³Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 71 dB(A)Grenzwerte: Betriebsüberdruck 4,0 bis 13 barLufteintrittstemperatur 0 bis 46 °C Daten des ElektromotorsInterner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 37 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 96,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 854 / 870 / 1725 mmmit Verpackung: Länge/Breite/Höhe 1008 / 974 / 1980 mmGewicht netto 409 kgmit Verpackung 459 kgRohranschlüsse: Druckluftanschluss G 1 1/2Kondensat manuell G 1/8Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).Neos - Frequenzumrichter in der Kompressorschallhaube integriert.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

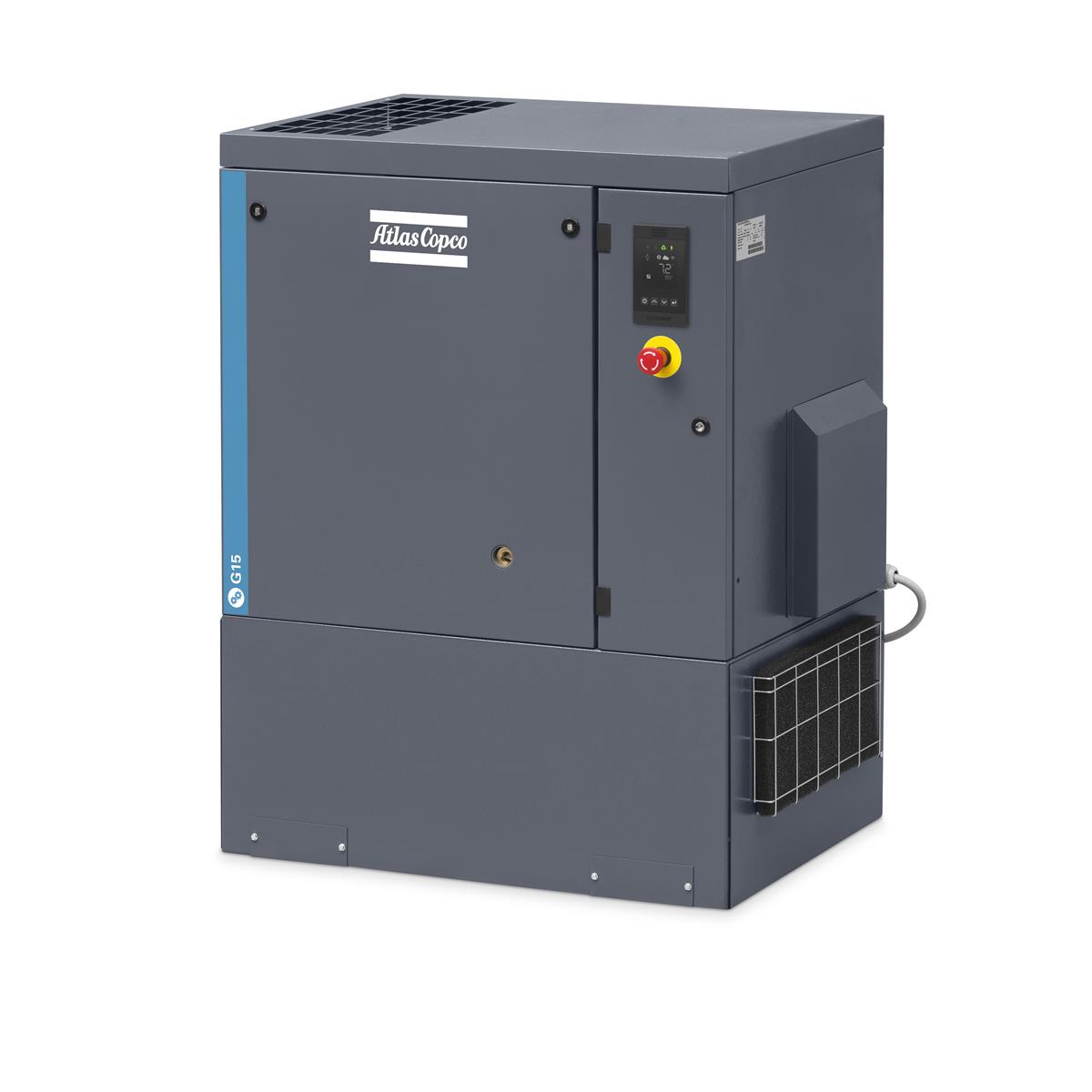

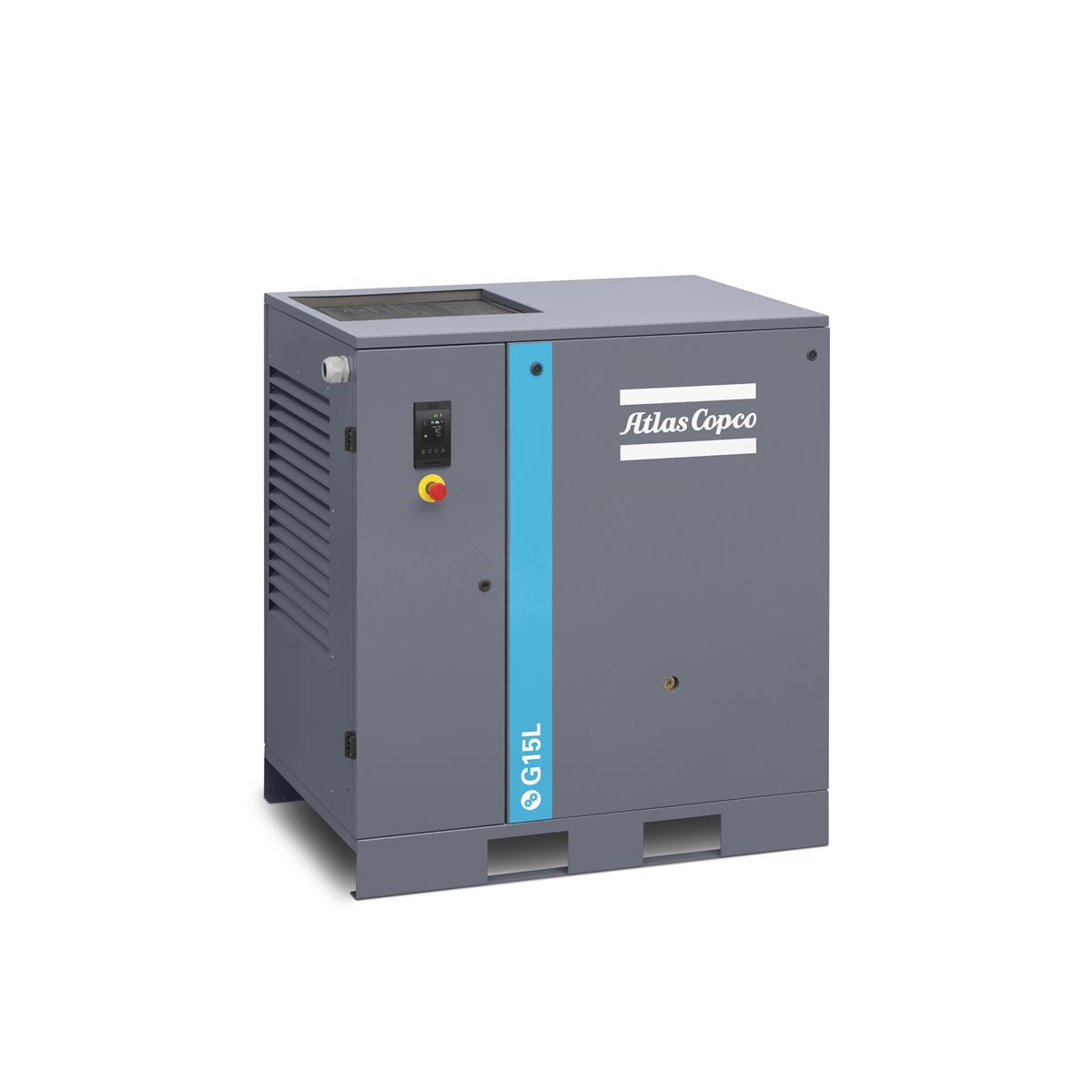

Robuster und kostengünstiger Schraubenkompressor von Atlas Copco. Die Leistungsstarke Baureihe G 15L-22 bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, hohe Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G 22 P 10 empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Die Baureihe G 15L-22 ist für Dauerlauf ausgelegt und kann ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines hocheffizienten Motors und eines Verdichter-Elements der neusten GenerationBetrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Schonender, energiesparender Betrieb dank Last-Leerlauf-Stop-Regelung mit optimiertem AlgorithmusRobuster Grundrahmen, für fundamentlose Aufstellung und GabelstapleraufnahmenGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G 22 P 10 bar: Auf Anfrage auch als 7,5 oder 13 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4,0 - 10Liefermenge bei Referenzdaten (l/min) *3246Nennleistung (kW)22Spannung (V / Hz / Ph)400 / 50 / 3AnlaufStern-DreieckAntriebsmotorSchutzklasse IP55, Effizienzklasse IE 3Kühlluftmenge (m3/h)2484Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **70Steuerung TypElektronikon NanoVerdichter TypC67SchmierölRIF NDURANCE, Inhalt 9 Liter Kältetrockner:Ausführungnicht im Lieferumfang enthalten Behälter:Grössenicht im Lieferumfang enthalten Maße:L x B x H (mm)1130 x 830 x 1220Anschluss1" GGewicht (kg)344 *    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten

Robuster und kostengünstiger Schraubenkompressor von Atlas Copco. Die Leistungsstarke Baureihe G 15L-22 bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, hohe Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G 18 P 10 empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Die Baureihe G 15L-22 ist für Dauerlauf ausgelegt und kann ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines hocheffizienten Motors und eines Verdichter-Elements der neusten GenerationBetrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Schonender, energiesparender Betrieb dank Last-Leerlauf-Stop-Regelung mit optimiertem AlgorithmusRobuster Grundrahmen, für fundamentlose Aufstellung und GabelstapleraufnahmenGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G 18 P 10 bar: Auf Anfrage auch als 7,5 oder 13 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4,0 - 10Liefermenge bei Referenzdaten (l/min) *2724Nennleistung (kW)18,5Spannung (V / Hz / Ph)400 / 50 / 3AnlaufStern-DreieckAntriebsmotorSchutzklasse IP55, Effizienzklasse IE 3Kühlluftmenge (m3/h)2484Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **69Steuerung TypElektronikon NanoVerdichter TypC67SchmierölRIF NDURANCE, Inhalt 9 Liter Kältetrockner:Ausführungnicht im Lieferumfang enthalten Behälter:Grössenicht im Lieferumfang enthalten Maße:L x B x H (mm)1130 x 830 x 1220Anschluss1" GGewicht (kg)328 *    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten

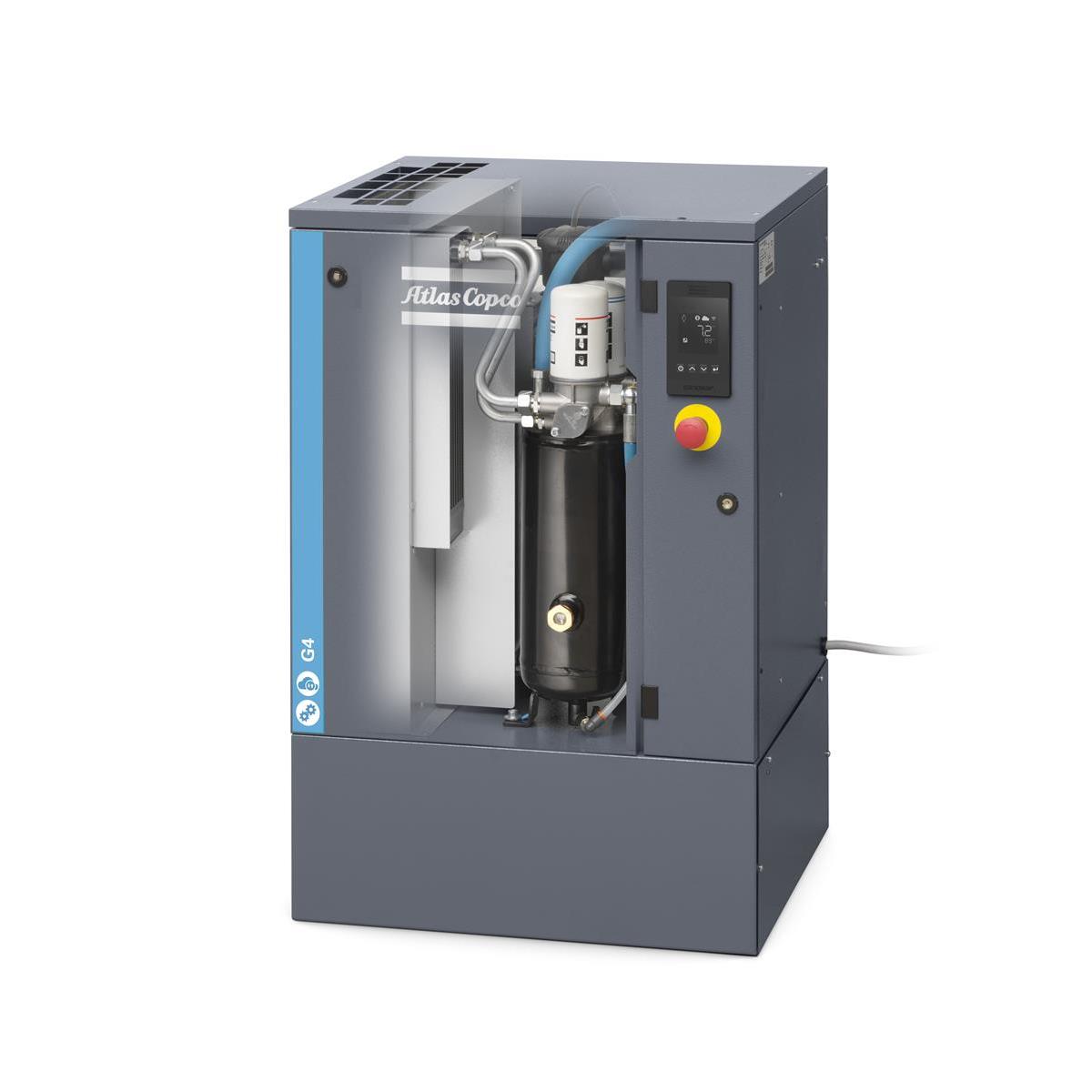

Der starke Werkstattkompressor von Atlas Copco. Steigern Sie Ihre Produktivität und senken Sie Ihre Betriebskosten. Ob für Werkstatt oder Industriebetrieb – die Baureihe G 2–7 bietet alles, was professionelle Anwender benötigen: eine geringe Geräuschentwicklung, höchste Zuverlässigkeit, Effizienz und Benutzerfreundlichkeit. Zusätzlich zu der von uns angebotenen Kompressor Anlage G 7 P-10 empfehlen wir den Einsatz eines Kältetrockners sowie eines Hochleistungsfilters zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit, Schmutz und Restölpartikeln aus der Druckluft und somit für den Schutz der nachgeschalteten Verbraucher, was deren Lebensdauer erhöht.Produktvorteile:Schraubenkompressoren der Baureihe G 2-7 sind die ideale Alternative zu Kolbenkompressoren. Sie sind deutlich leiser und ohne Abkühlzeiten rund um die Uhr betrieben werdenÄußerst geringe Betriebskosten, dank eines hocheffizienten Motors und eines Verdichter-Elements der neusten GenerationBetrieb nahe des Einsatzortes dank minimierter Geräusche aufgrund des vibrationsarmen AntriebssystemsZuverlässige Überwachung der Betriebsparameter mit Hilfe der Elektronikon Nano Steuerung, welche sich durch eine intuitive Bedienung auszeichnet. Mühelose Steuerung und Überwachung Ihres Kompressors über Ihr Smartphone dank der modernen SMARTLink-APP Schonender, energiesparender Betrieb dank Last-Leerlauf-Stop-Regelung mit optimiertem AlgorithmusRobuster Grundrahmen, für fundamentlose Aufstellung und GabelstapleraufnahmenGeprüfte Qualität: Jede Kompressor Anlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche AbnahmeTechnische Daten G 7 P-10 bar: Auf Anfrage auch als 8 bar Version erhältlichSchraubenkompressor:Arbeitsdruckbereich min - max (bar)4 - 10Liefermenge bei Referenzdaten (l/min) *984Nennleistung (kW)7,5Spannung (V / Hz / Ph)400 / 50 / 3AnlaufStern-DreieckAntriebsmotorSchutzklasse IP55, Effizienzklasse IE 3Kühlluftmenge (m3/h)504Grenzwerte Umgebungstemperatur (°C)1 - 46Schallpegel dB(A) **67Steuerung TypElektronikon NanoVerdichter TypC43SchmierölRIF NDURANCE, Inhalt 3,2 Liter Kältetrockner:Ausführungnicht im Lieferumfang enthalten Behälter:Grössenicht im Lieferumfang enthalten Maße:L x B x H (mm)620 x 665 x 950Anschluss3/4" GGewicht (kg)140 *    Referenzdaten: 9,5 bar(ü) / Umgebungstemperatur 20°C**  Geräuschpegel nach ISO 2151:2004 - ISO 9614/2, im Freifeld in 1m AbstandLieferleistung gemessen nach ISO 1217 ed. 4 2009, Anhang CTechnische Änderungen ohne Ankündigung vorbehalten

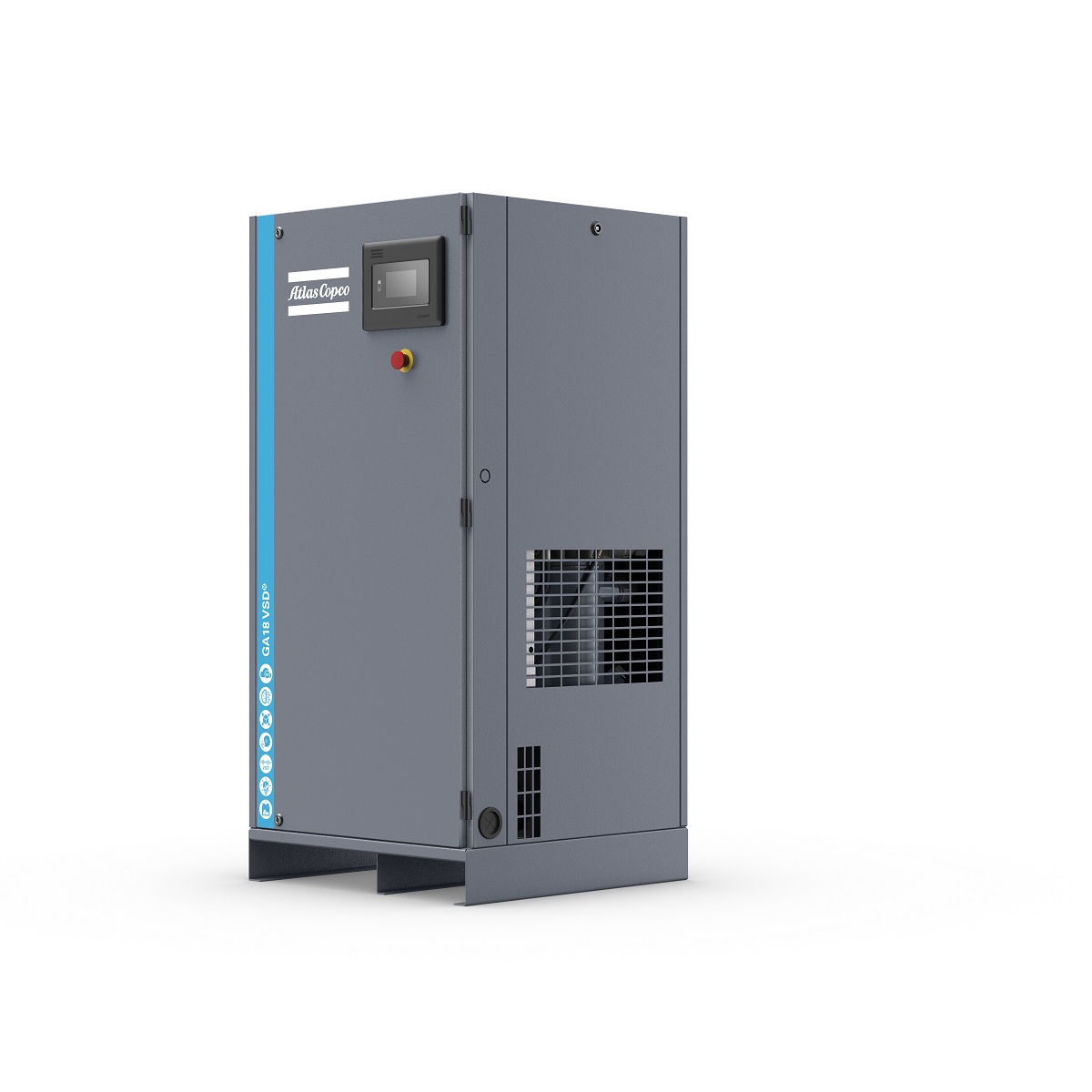

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck 5,5 bar 7,2 – 42,3 l/s = 0,43 – 2,54 m3/min 7,0 bar 7,1 – 41,8 l/s = 0,43 – 2,51 m³/min 9,5 bar 6,8 – 35,5 l/s = 0,41 – 2,13 m³/min 12,5 bar 7,3 – 27,9 l/s = 0,44 – 1,67 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 5,5 bar 3,1 – 17,1 kW 7,0 bar 3,6 – 18,3 kW 9,5 bar 4,5 – 17,2 kW 12,5 bar 6,1 – 15,6 kW   Drehzahlbereich bei Betriebsüberdruck 5,5 bar 1900 - 10000 min-1 7,0 bar 1900 - 10000 min-1 9,5 bar 1900 - 8500 min-1 12,5 bar 2100 - 6750 min-1   Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s   Ölfüllmenge 7,8 l Restölgehalt bei Ref.bedingungen und max. Drehzahl <2 mg/m³   Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 64 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C     Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 15 kW Spannung / Frequenz 400 V / 50 Hz Effizienzklasse / Wirkungsgrad IE5 / 94,5 %   Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung: Länge/Breite/Höhe 738 / 758 / 1651 mm Gewicht netto 194 kg mit Verpackung 199 kg Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm
